Контроллер TOUCH MEMORY R-5Z инструкция

Быстрая установка и подключение за 15 минут

Подготовка к монтажу: что проверить перед стартом

Контроллер R-5Z — компактное решение для автономных систем контроля доступа. Перед установкой убедитесь: питание 12–15 В стабильно, замок совместим по току (до 10 А), место монтажа защищено от влаги. Скажу прямо: половина проблем с СКУД возникает из-за небрежной подготовки, а не брака оборудования.

Габариты платы 45×33×14 мм позволяют спрятать устройство в подрозетник или корпус считывателя. Это факт: миниатюрность — не в ущерб функционалу.

Подключение питания и замка

→ Подведите питание 12 В к клеммам VCC и GND.
→ Подключите замок к клеммам LOCK: для электромагнитного — подача напряжения, для электромеханического — снятие (зависит от исполнения контроллера).
→ Подключите ТМ-лузу или RFID-считыватель к соответствующим контактам.
→ Проверьте полярность: ошибка может вывести устройство из строя.

Получается просто: даже без глубоких знаний в электронике справитесь. Впрочем, не всегда: если замок потребляет больше 0,4 А (как некоторые электромагнитные модели), потребуется дополнительное реле. Зависит от ситуации.

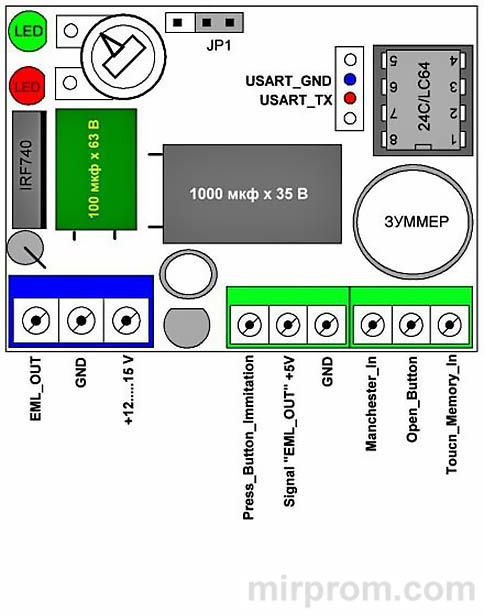

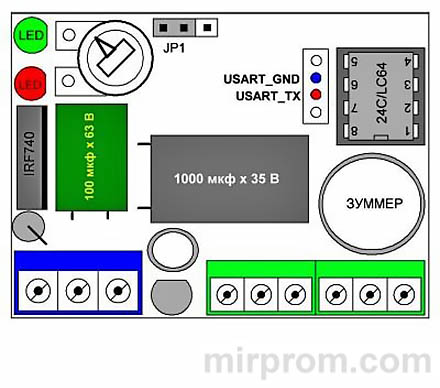

Рис. 1. Общий вид контроллера R-5Z с обозначением основных элементов

Поддержка ключей: Touch Memory и RFID PROXIMITY

Контактные ключи: надёжность проверенная временем

R-5Z работает с широким парком ТМ-ключей. Это удобно, когда нужно интегрировать устройство в существующую инфраструктуру без замены всех брелоков.

✔️ DS1990 / DS1996L (Dallas) — промышленный стандарт, высокая защита от копирования.
✔️ TM2002 / TM2003 / TM2003а (Metakom) — популярны в ЖКХ.
✔️ DC-2000 / DC2003 (Cyfral) — распространены в офисных СКУД.

Есть нюансы: ключи Cyfral и Metakom не поддерживаются в режиме «Триггер». Если планируете использовать этот режим — выбирайте Dallas-совместимые брелоки. Имеет смысл, правда?

Бесконтактные RFID: удобство без контакта

Для работы с картами и брелоками PROXIMITY (EM4100, TK4100, T5557, T5577) подключите внешний считыватель. Поддерживаются два протокола:

★ 1-Wire Dallas-эмуляция — через модуль типа CP-Z-2L.
★ Manchester RF64 — через драйверы EM4095, U2270, U2271.

Практика показывает: бесконтактный доступ ускоряет проходимость точек на 30–40%. Для проходных с высоким трафиком — мастхэв.

Программирование мастер-ключа: пошаговая инструкция

Зачем нужен мастер-ключ и как его создать

Мастер-ключ — это «администратор» системы. Только он может добавлять/удалять пользовательские ключи, запускать автосбор и переключать режимы. Без него контроллер работает только на открытие.

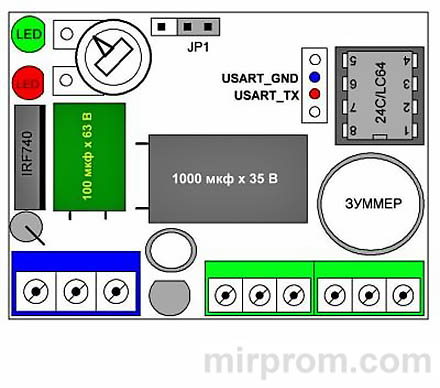

→ Установите перемычку JP1 в положение «Запись мастер-ключа» (см. схему на плате).
→ Подайте питание: светодиод мигнёт зелёным и красным, зуммер пикнет — память определена.
→ Приложите любой ключ к ТМ-лузе (или RFID-считывателю).
→ Двойной сигнал + постоянное зелёное свечение = ключ записан.
→ Снимите перемычку: контроллер вернётся в рабочий режим (красный светодиод мигает раз в 3 секунды).

Логично? Ещё бы. Никаких программаторов, ПК и драйверов. Это факт.

⚠️ Ключ DS1996L нельзя использовать как мастер-ключ — техническое ограничение протокола.

Добавление пользовательских ключей без ПК

Пошаговая запись: быстро и без ошибок

→ Убедитесь, что контроллер в дежурном режиме (красный светодиод мигает).
→ Приложите мастер-ключ к считывателю: длинный сигнал + зелёный светодиод = вход в режим программирования.
→ Поочерёдно прикладывайте новые ключи: один сигнал + одно мигание = запись успешна.
→ Если ключ уже в базе: два коротких сигнала + два мигания = дубликат проигнорирован.
→ Через 15 секунд бездействия контроллер автоматически вернётся в дежурный режим.

Получается интуитивно: даже без инструкции справитесь. Впрочем, не всегда: если память переполнена, контроллер подаст три сигнала и мигнёт красно-зелёным. В этом случае сначала очистите базу или замените микросхему памяти на более ёмкую.

Индикация и звуковые сигналы: расшифровка

Заметьте: звуковая и световая индикация дублируют друг друга. Это удобно в шумных помещениях или при плохом освещении. Работает.

Режим автосбора: массовая запись ключей

Когда нужен автосбор и как его активировать

Автосбор — режим для быстрого добавления множества ключей без постоянной авторизации мастером. Идеально при первичной настройке объекта или массовом переоформлении пропусков.

→ Переведите контроллер в дежурный режим (перемычка JP1 снята).
→ Установите перемычку в положение «Автосбор ключей».
→ Светодиод начнёт мигать красно-зелёным раз в 2 секунды — режим активен.
→ Прикладывайте ключи по очереди: каждый новый ключ записывается автоматически, старый — просто открывает замок.
→ По окончании снимите перемычку: контроллер вернётся в обычный режим.

Есть над чем подумать: если память переполнится в процессе, контроллер продолжит работу, но новые ключи не запишет. Следите за индикацией.

Перенос базы из Z-5R через DS1996L

Миграция с Iron Logic: пошаговый алгоритм

Если вы переходите с контроллера Z-5R (Iron Logic) на R-5Z, не нужно вручную перепрограммировать сотни ключей. Используйте ключ DS1996L как носитель базы.

→ Сначала запишите все ключи из Z-5R в DS1996L (по инструкции Iron Logic).
→ На R-5Z войдите в режим программирования с помощью мастер-ключа.
→ Плотно приложите DS1996L к ТМ-лузе: начнётся автоматический перенос с верификацией.
→ Быстрое красно-зелёное мигание + «треск» зуммера = процесс идёт.
→ ~100 ключей переносятся за 5 секунд. Дождитесь завершения и отсоедините носитель.

Важно добавить: перенос всегда начинается с нулевой ячейки памяти. Если планируете дописывать ключи вручную, сначала перенесите базу, потом добавляйте новые. По факту, это экономит часы ручной работы.

Если честно, неплотный контакт — главная причина сбоев при переносе. Держите ключ ровно, без дрожания. Справедливости ради, это касается любого контактного программирования.

Настройка времени открытия замка

Подстроечный резистор: от 2 до 60 секунд

Время удержания замка в открытом состоянии регулируется механически — без меню и кнопок. Это надёжно: настройки не сбрасываются при скачках питания.

→ Найдите подстроечный резистор на плате (см. схему).
→ Крайнее левое положение (зелёный светодиод) = ~2 секунды.
→ Поворачивайте по часовой стрелке для увеличения времени.
→ Крайнее правое положение (красный светодиод) = ~60 секунд.

Получается гибко: можно настроить под любую дверь — от лёгкой офисной до тяжёлой противопожарной. В конечном счёте, это и есть универсальность.

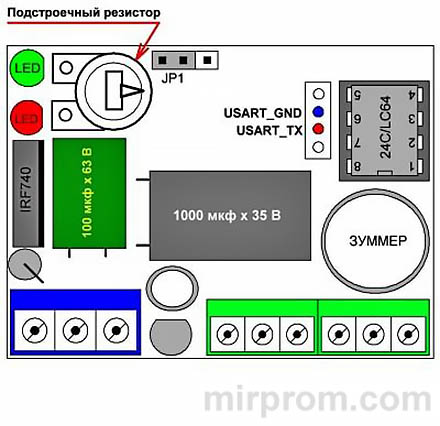

Рис. 2. Регулировка времени открытия замка через подстроечный резистор

Режим «Триггер»: охрана и контроль доступа

Как работает и когда применять

Режим «Триггер» превращает контроллер в переключатель состояний «Взведено/Снято». Мастер-ключ становится единственным инструментом управления флагом Armed/Disarmed.

→ При отключённом питании установите перемычку JP1 в положение «Запись мастер-ключа».
→ Подайте питание: контроллер перейдёт в режим триггера.
→ Светодиод горит постоянно: красный = Armed (охрана), зелёный = Disarmed (доступ открыт).
→ Приложите мастер-ключ: состояние переключится, зуммер подтвердит действие.

⚠️ В этом режиме не работают: вход Open/Button, ключи Cyfral/Metakom, вывод кодов в USART. Если планируете использовать триггер — создавайте мастер-ключ на базе Dallas-совместимого брелока.

Звучит убедительно для объектов с посменным доступом: охрана, склады, серверные. Не без проблем, но для нишевых задач — отличное решение.

Технические характеристики в таблице

Полная спецификация для принятия решения

Выходит, что за скромными размерами скрывается серьёзный функционал. Не всё так просто, как в рекламе, но для автономных СКУД — один из лучших вариантов в своём классе.

Диагностика и устранение неисправностей

Типовые проблемы и решения

⚠️ Контроллер не реагирует на ключи: проверьте питание, целостность ТМ-лузы, наличие мастер-ключа в базе.
⚠️ Замок не открывается: убедитесь, что тип управления (подача/снятие напряжения) соответствует исполнению контроллера.
⚠️ Память переполнена: очистите базу через процедуру стирания (п.3 инструкции) или замените микросхему 24С на более ёмкую.
⚠️ Ключи не записываются в автосборе: проверьте положение перемычки JP1 и плотность контакта ключа с лузой.
⚠️ Нет звуковой индикации: возможно, неисправен зуммер — проверьте пайку или замените компонент.

Если честно, 90% «поломок» — это ошибки монтажа или настройки. Перед обращением в сервис перепроверьте схему подключения и последовательность действий. По факту, это экономит время и деньги.

Процедура очистки памяти: когда нужно начать с нуля

→ Установите перемычку JP1 в положение «Запись мастер-ключа».
→ Нажмите и удерживайте кнопку открытия замка ≥5 секунд.
→ Дождитесь: светодиод загорится красно-зелёным, зуммер подаст длинный сигнал.
→ Отпустите кнопку: начнётся очистка (4 цикла сигнала + свечения).
→ По завершении снимите перемычку: контроллер готов к новой настройке.

Логично? Ещё бы. Никаких сложных комбинаций — одна кнопка и перемычка. Это факт.

Схемы подключения: электромагнитный и электромеханический замок

Базовая схема: минимум компонентов

Для простейшей конфигурации достаточно: контроллер, замок, источник питания, считыватель. Подключение — по клеммной колодке, без пайки.

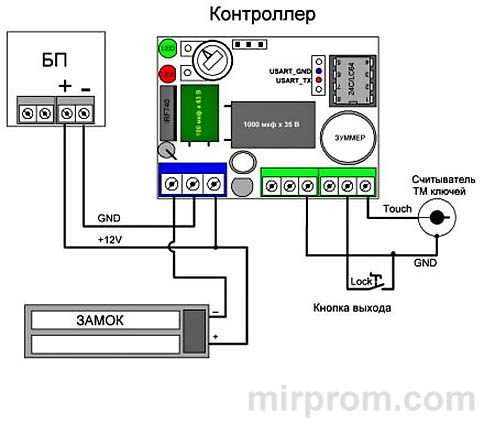

Рис. 3. Базовая схема подключения контроллера R-5Z

Расширенные конфигурации: реле, кнопки, индикация

При необходимости добавьте: кнопку выхода (клемма Open), внешнюю индикацию (клеммы LED), интерфейс USART для интеграции с ПК или логгером.

Есть нюансы: при подключении электромагнитного замка с потреблением >0,4 А используйте внешнее реле, чтобы не перегружать выход контроллера. Зависит от ситуации, но лучше перестраховаться.

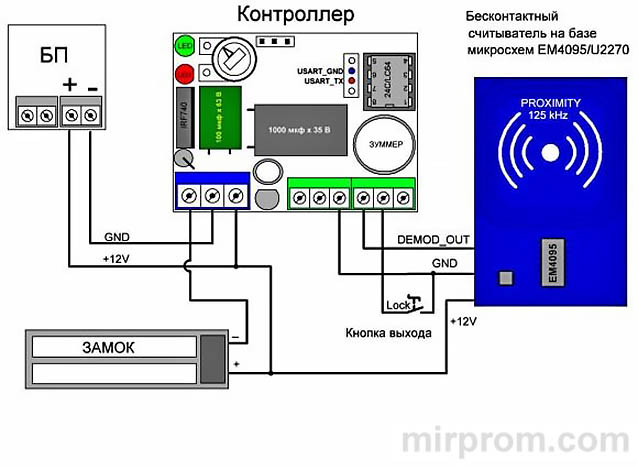

Рис. 4. Подключение с внешним RFID-считывателем на микросхеме EM4095
