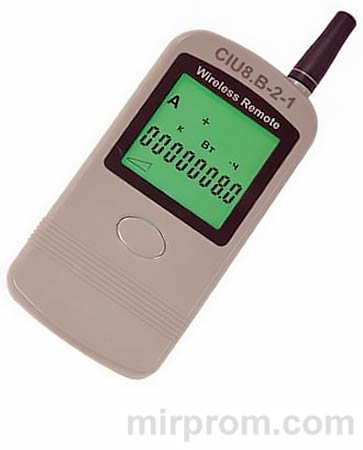

Матрица CIU8.В-2-1 — это выносной дисплей для удалённого считывания показаний электросчётчиков. Устройство работает по радиоканалу Wireless M-Bus, передавая данные напрямую, без УСПД и подключения к АСКУЭ. Это решение актуально, когда счётчик установлен в труднодоступном месте: на опоре ЛЭП, в закрытом щитке или на высоте.Особенность модели — автономность и простота. Батарейки, кнопка, экран: ничего лишнего. Матрица CIU8.В-2-1 обновляет данные каждые 10 секунд, а подсветка и индикатор сигнала помогают контролировать связь в реальном времени.
Как снимать показания без доступа к счетчику
Когда нужен удалённый дисплей
Представьте: счётчик висит на столбе, а вам нужно снять показания. Раньше — лестница, риск, время. Теперь — достаточно взглянуть на Матрица CIU8.В-2-1 в удобном месте.
- ✔️ Счётчик на опоре ЛЭП или фасаде здания
- ✔️ Прибор учёта в закрытом помещении без постоянного доступа
- ✔️ Необходимость частого контроля показаний без визитов к счётчику
Дисплей привязывается к конкретному счётчику и получает данные по радиоканалу. Расстояние зависит от условий: рельеф, строения, помехи. На практике — от нескольких метров до десятков.
Характеристики и габариты устройства
Технические данные в цифрах
| Параметр | Значение |
| Напряжение питания | 3 В (2×1,5 В) |
| Частота радиоканала | 868,95 МГц |
| Мощность передатчика | ≤10 мВт |
| Дисплей | LCD с подсветкой |
| Степень защиты | IP40 |
| Интервал обновления | от 10 с |

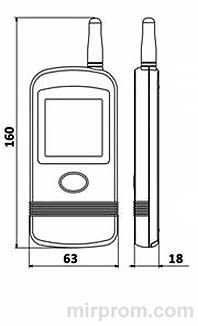

| Габариты (Д×Ш×В) | 160×63×18 мм |
| Масса | ≤0,12 кг |
10 мВт — это безопасно и энергоэффективно. Батареек хватает надолго, а низкая мощность исключает помехи другой технике.

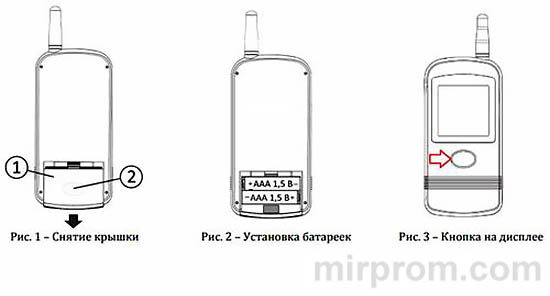

Правильная установка элементов питания
Пошаговая инструкция
Перед первым включением установите батарейки:
- → Найдите отсек на задней панели (крышка с овальной выемкой)
- → Нажмите на выемку, сдвиньте крышку вниз до упора
- → Снимите крышку, потянув на себя
- → Вставьте 2 щелочные (alkaline) батарейки, соблюдая полярность
- → Верните крышку: вставьте в пазы, задвиньте до щелчка
Важный момент: используйте только alkaline-батарейки. Дешёвые солевые элементы при глубоком разряде могут потечь — электролит повредит электронику. Экономия на батарейках = риск поломки дисплея. Не стоит.

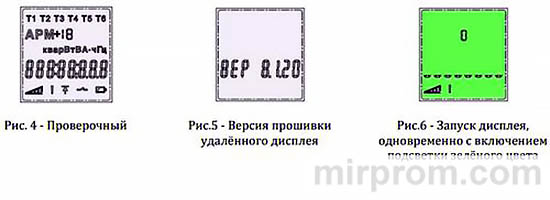

Включение и первичная настройка
Первый запуск
Включить Матрица CIU8.В-2-1 проще простого:
- → Кратко нажмите центральную кнопку
- → Дождитесь последовательного отображения 3 служебных кадров
- → Дисплей готов: кадры меняются автоматически каждые 6 секунд
Управление интуитивное:
- → Краткое нажатие — перелистывание кадров вручную
- → Длительное нажатие (6 с) — принудительное выключение
- → Без нажатий 40 с — отключение подсветки
- → Без нажатий 3 мин — автовыключение
Это продуманная экономия заряда: подсветка «живёт» отдельно от основного режима. Удобно, если нужно быстро глянуть показания в темноте.

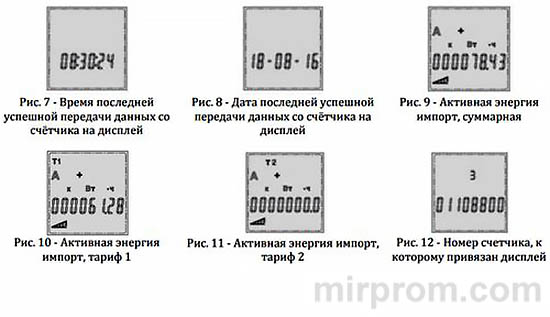

Чтение данных: 6 кадров дисплея
Стандартная конфигурация отображения
| № кадра | Отображаемые данные | Для чего нужно |
| 1 | Время последнего успешного приёма | Контроль актуальности данных |
| 2 | Дата последнего успешного приёма | Проверка синхронизации |
| 3 | Активная энергия суммарно (общие показания) | Основной параметр для передачи в УК |
| 4 | Активная энергия, тариф 1 (день) | Расчёт стоимости по дневному тарифу |
| 5 | Активная энергия, тариф 2 (ночь) | Расчёт стоимости по ночному тарифу |
| 6 | Номер счётчика + индикатор связи | Проверка привязки и качества сигнала |
Обязательно сверьте номер счётчика на дисплее с номером вашего прибора учёта. Не совпадает? Обратитесь в сетевую организацию. Ошибка в номере = данные не ваши.
Как получить свежие показания со счетчика
Индикаторы связи и обновление данных
После включения дисплей ищет счётчик. В левом нижнем углу появляется шкала уровня сигнала:
- → Пустой треугольник — поиск, связи нет
- → Частично заполненный — слабый сигнал, ждите
- → Полностью заполненный — связь установлена
Затем индикатор состояния связи меняется от «3» до «6». Значение «6» означает: данные переданы, через 10–20 секунд вы увидите обновлённые показания.
Если индикатор связи не появляется более 2 минут:
- → Подождите ещё 2–5 минут (поиск может занять время)
- → Подойдите ближе к счётчику (препятствия ослабляют сигнал)
- → Проверьте, включён ли счётчик и исправен ли он
Бывает, что рельеф или строения «глушат» радиоканал. В таких случаях помогает небольшое смещение дисплея — даже полметра могут улучшить приём.

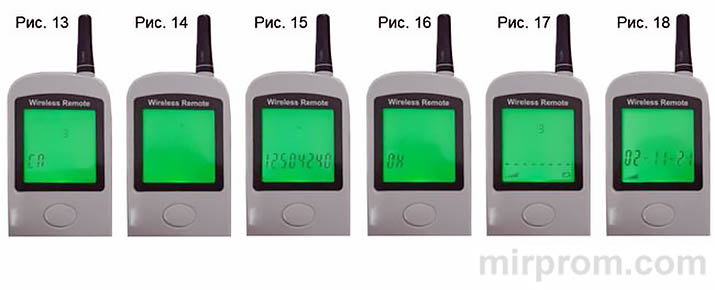

Ручное сопряжение с прибором учета
Если данные не появились автоматически
Иногда Матрица CIU8.В-2-1 не находит счётчик сама. Тогда — ручное сопряжение:
- → Краткими нажатиями дойдите до экрана 3 (суммарная энергия)
- → Удерживайте кнопку: начнётся поиск устройства (вращающийся сегмент на экране)
- → Когда появится номер счётчика — кратко нажмите кнопку для подтверждения
- → Запись «ОК» слева означает успешную привязку
- → Появится шкала уровня связи, затем синхронизация даты/времени
- → Листайте экраны краткими нажатиями
Процесс занимает 1–3 минуты. Главное — не прерывать: дождитесь «ОК», иначе привязка не сохранится.
Что означает «импорт» в показаниях
В технической документации встречается термин «активная энергия, импорт». Простыми словами: это энергия, которую вы потребляете из сети. Не экспортируете, не генерируете — именно потребляете. Для бытового учёта — это и есть ваши показания.
Если связь не устанавливается
Типовые ситуации и решения
| Симптом | Возможная причина | Решение |
| Дисплей не включается | Сели батарейки / неправильная полярность | Замените батарейки, проверьте полярность |
| Нет индикатора связи | Счётчик далеко / помехи / выключен | Подойдите ближе, проверьте счётчик, подождите 5 мин |
| Показания не обновляются | Слабый сигнал / сбой синхронизации | Увеличьте время ожидания, выполните ручное сопряжение |
| Номер счётчика не совпадает | Дисплей привязан к другому прибору | Обратитесь в сетевую организацию для перепривязки |
Не спешите выводить устройство из строя. Большинство «поломок» — это временные сбои связи или разряд батареек. Проверьте простое — прежде чем звонить в сервис.
Выносной дисплей Матрица CIU8.В-2-1 — это удобство и контроль. При грамотном использовании он избавляет от необходимости лезть к счётчику, экономит время и снижает риски. Главное — соблюдать инструкцию, следить за зарядом батареек и не игнорировать индикаторы связи. 2 минуты на настройку — и вы всегда в курсе показаний.
