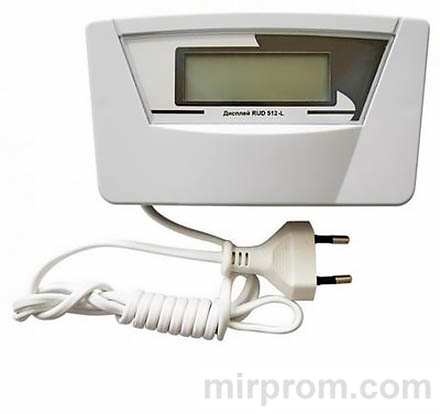

Матрица RUD 512-L — это удалённый дисплей для отображения показаний электросчётчиков в удобном месте. Устройство работает в составе АИИС «Матрица», получая данные через PL-модем по проводам сети 0,4 кВ. Никаких проводов к счётчику, никаких УСПД: информация передаётся по существующей электросети.Особенность модели — автономность в рамках системы. Дисплей привязывается к конкретному счётчику в Центре конфигурации, после чего циклически отображает нужные параметры. Это решение актуально, когда прибор учёта установлен на опоре ЛЭП, в закрытом щитке или в другом труднодоступном месте.
Как снимать показания без доступа к счетчику
Когда нужен выносной дисплей
Представьте: счётчик висит на столбе, а вам нужно проверить показания. Раньше — лестница, риск, потеря времени. Теперь — достаточно взглянуть на Матрица RUD 512-L в комнате или офисе.
- ✔️ Счётчик на опоре ЛЭП или фасаде здания
- ✔️ Прибор учёта в закрытом помещении без постоянного доступа
- ✔️ Необходимость частого контроля параметров без визитов к счётчику
Дисплей может располагаться в любом месте в пределах электросети, обслуживаемой тем же трансформатором, что и счётчик. Расстояние — не проблема: данные идут по силовым проводам.
Характеристики и габариты устройства
Технические данные в цифрах
| Параметр | Значение |
| Питание | 220–240 В, 50 Гц |
| Потребляемая мощность | ≤3 Вт |
| Интерфейс связи | PL-модем (по проводам 0,4 кВ) |
| Дисплей | ЖКИ с подсветкой |
| Габариты (Д×Ш×В) | 144×82×36,5 мм |
| Масса | ≤0,25 кг |
| Длина сетевого шнура | 1,2 м |
3 Вт — это экономично. Даже при круглосуточной работе расход электроэнергии останется минимальным. А компактные габариты позволяют разместить дисплей на стене, столе или полке без проблем.
Гарантийные обязательства и условия
Сроки и условия обслуживания
Производитель гарантирует соответствие устройства технической документации при соблюдении правил монтажа и эксплуатации:
- → Гарантийный срок: 60 месяцев с ввода в эксплуатацию
- → Максимальный срок: 66 месяцев с даты изготовления
- → Гарантия продлевается на время ремонта по заявке
Важный нюанс: дисплей снимается с гарантии при механических повреждениях или нарушении условий эксплуатации. Сохраняйте упаковку и чек — это упростит решение спорных ситуаций.
Электробезопасность и защита
Класс защиты и изоляция
По способу защиты от поражения током Матрица RUD 512-L соответствует классу II (двойная изоляция):
- ⚠️ Изоляция выдерживает импульсное напряжение 6,8 кВ
- ⚠️ Выдерживает переменное напряжение 2,2 кВ в течение 1 минуты
- ⚠️ Не требует заземления благодаря конструкции
Это серьёзный уровень защиты. Но правила просты: не трогайте устройство влажными руками, не используйте при повреждённом шнуре, не вскрывайте корпус. Безопасность — в деталях.
Подготовка к работе и установка
Предварительная настройка в Центре
Дисплей полностью готов к работе, но требует привязки к счётчику. В Центре конфигурации задаются:
- → Сетевой адрес (заводской номер дисплея)
- → Маска вывода параметров (суточный график обновления)
- → Список измеряемых величин для отображения
Без этой процедуры дисплей будет показывать только версию ПО. Привязка — задача специалиста, но пользователю полезно знать: если данные не идут — возможно, дисплей не «прикреплён» к вашему счётчику.
Монтаж в удобном месте
Установка проста:
- → Выберите место рядом с розеткой (шнур 1,2 м)
- → Используйте пазы на задней стенке для крепления
- → Подключите к сети 220 В
- → Дождитесь инициализации экрана и появления данных
Пока данные не получены, на экране отображается версия ПО вида APP ХХ.ХХ. Это нормально: дисплей ждёт информацию от счётчика через маршрутизатор.
Структура экрана: три строки данных
Информационное поле дисплея
Экран разделён на три логические зоны:
| Строка | Содержание | Пример |
| Верхняя | Вычисляемые параметры: U, E, S, P, R, A + индексы тарифов | U 1, S A, R 2 |
| Средняя | Цифровые данные (8 разрядов) + единицы измерения | 12345.67 kWh |
| Нижняя | Флаговые параметры: сигналы состояния и тревоги | U, E , S |
Такая структура позволяет быстро оценить ситуацию: что измеряем, сколько, и нет ли проблем. Всё на одном экране — без переключений и меню.
Расшифровка вычисляемых параметров
Что означают коды верхней строки
| Код | Параметр | Формат | Единицы |
| U S | Номер счётчика | XXXXXXXX | — |
| — | Время обновления (час_день-месяц) | XX_XX-XX | h |
| U 1 | Длительность отсутствия напряжения | XXXXXXXX | Min |
| U 2 | Длительность некачественного напряжения | XXXXXXXX | Min |
| E | Длительность дифференциального тока | XXXXXXXX | Min |
| S 1 | Текущее сальдо | __XXXXXX | Un |
| S A | Потребление активной энергии | XXXXXX.XX | kWh |
| S R 1/2 | Потребление реактивной энергии (инд./ёмк.) | XXXXXX.XX | kvarh |
| S P A/R | Макс. активная/реактивная мощность | ___XX.XXX | kW/kvar |
| A 1–4 | Энергия активная по тарифу 1–4 | XXXXXX.XX | kWh |
Периоды расчёта: сутки, неделя, месяц. Интервал усреднения мощности настраивается от 1 до 63 минут. Гибкость — для разных сценариев учёта.
Флаговые параметры и сигналы тревоги
Индикация состояния и событий
Нижняя строка показывает качественные ситуации через флаги:
- U — некачественное напряжение
- E — дифференциальный ток (утечка)
- S — предупреждение по сальдо
- P — предупреждение по мощности
- ! — сигнал из Центра управления
- — состояние реле (отключение)
— перегрузка по току
Сочетания флагов указывают на причину отключения: например, U — отключение по некачественному напряжению. Это помогает быстро диагностировать проблему.
Дополнительные сигнальные знаки
| Знак | Значение |
 |
Предупреждение по cosφ (коэффициент мощности) |
 |
Ошибка синхронизации времени с маршрутизатором |
 |
Неправильное подключение счётчика |
   |
Наличие напряжения по фазам 1, 2, 3 |
Отсутствие знака фазы означает отсутствие напряжения на этой фазе. Простая визуальная диагностика без приборов.
Приоритеты отображения событий
Иерархия сигналов тревоги
Флаги отображаются по приоритету: высокий отменяет низкий. Это предотвращает «зашумление» экрана:
| Событие | Низкий (предупреждение) | Средний (тариф А4) | Высокий (отключение) |
| Напряжение | U | — | U |
| Дифф. ток | E | — | E |
| Ток потребления | |
— | |
| cosφ | |
A4 |
|
| Сальдо | S | S A4 | S |
| Мощность | P | P A4 | P |
| Сигнал Центра | ! | ! A4 | ! |
Такая логика помогает сразу увидеть главную причину: если горит отключение — предупреждения уже не так важны. Сначала устраните критичное.
Если данные не обновляются
Типовые ситуации и решения
| Симптом | Возможная причина | Решение |
| Экран показывает только версию ПО | Дисплей не привязан к счётчику / нет связи | Проверьте конфигурацию в Центре, дождитесь обновления |
| Данные устарели | Сбой передачи по PL-каналу | Проверьте питание счётчика и маршрутизатора |
| Горит флаг ошибки синхронизации | Рассинхронизация времени с маршрутизатором | Дождитесь автоматической синхронизации или обратитесь в сервис |
| Не отображаются ожидаемые параметры | Параметры не включены в маску вывода | Уточните конфигурацию в Центре управления |
Большинство «проблем» — это настройка, а не поломка. Дисплей зависит от системы: если счётчик или маршрутизатор не передают данные — экран не покажет их. Проверяйте цепочку целиком.
Хранение, транспортировка, утилизация
Условия эксплуатации и логистики
Устройство работает в закрытых помещениях при температуре от –40 °С до +60 °С (индикация — от –20 °С):
- → Транспортировка: любым видом транспорта, в самолёте — в отапливаемых отсеках
- → После мороза: выдержка в упаковке 1 час перед распаковкой
- → Хранение: не более 6 часов при экстремальных температурах
- → Помещение: без агрессивных газов, пыли, коррозионных агентов
Простое правило: если везёте дисплей зимой — не вскрывайте сразу. Дайте ему «оттаять» в коробке. Конденсат внутри электроники — частая причина скрытых дефектов.
Утилизация после срока службы
Матрица RUD 512-L не представляет опасности для людей и среды. После окончания эксплуатации:
- Отключите от сети
- Сдайте в обслуживающую организацию
- Утилизация — по местным нормам для электрооборудования
Не выбрасывайте в общий мусор. Электроника требует специальной переработки — это вопрос экологии и безопасности.
Удалённый дисплей Матрица RUD 512-L — это удобство и контроль. При грамотной настройке он избавляет от необходимости лезть к счётчику, экономит время и снижает риски. Главное — доверить привязку специалисту, следить за флагами состояния и не игнорировать сигналы тревоги. 5 минут на установку — и вы всегда в курсе параметров сети.
