Модуль отображения информации Миртек 12-36 Инструкция

Как работает модуль: быстрый старт

Основное назначение устройства

Модуль отображения информации создан для одной цели — показывать данные со счетчиков электроэнергии, оснащенных радиоинтерфейсом. Представьте: прибор учета стоит на опоре возле дома, а вы контролируете расход, не выходя из помещения. Это факт.

Устройство считывает информацию по радиоканалу и выводит на экран ключевые параметры: адрес и заводской номер счетчика, текущую дату и время, показания по тарифам, а также сетевые характеристики. Всё, что нужно для контроля, — перед глазами.

Питание осуществляется от двух батареек типа AA — доступный и надежный вариант. Четыре эргономичные кнопки («SET», «▼», «▲», «SEND») делают управление интуитивным даже для неподготовленного пользователя. Скажу прямо: разобраться можно за пару минут.

Рис. 1. Внешний вид модуля отображения информации

После установки элементов питания устройство проходит самотестирование: на экране появляется версия прошивки (например, «ПР.04.00»), затем автоматически запускается поиск счетчика по каналам связи с 1 по 15. Процесс занимает считанные секунды — и модуль готов к работе.

Режимы работы для экономии заряда

Просмотр показаний в реальном времени

В основном режиме модуль отображает данные, полученные от привязанного счетчика. Цикл индикации включает: адрес прибора, дату и время, текущие показания, дополнительные параметры сети. Что логично.

Рис. 2. Экран в режиме просмотра показаний

Объем отображаемой информации зависит от конфигурации счетчика. Возможны варианты: активная энергия (прямая, обратная, абсолютная), реактивная энергия, частота, напряжение, ток, активная и реактивная мощность. Переключение между параметрами — дело пары нажатий. Просто.

Примечание. Время и дата на модуле синхронизируются при каждом опросе счетчика. Внутренние часы устройства полностью зависят от источника данных. Это исключает рассинхронизацию — удобно и надежно.

Энергосбережение для продления автономности

При отсутствии нажатий на кнопки модуль автоматически переходит в режим низкого энергопотребления. На дисплее остаются только адрес счетчика, время и дата. Батареек хватает надолго — проверено.

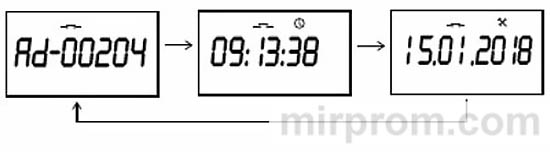

Рис. 3. Индикация в режиме энергосбережения

Устройство постоянно мониторит уровень заряда. При низком значении на экране появляется соответствующий значок — вы вовремя замените батарейки, не рискуя потерять связь со счетчиком. Забота о пользователе в деталях.

Расшифровка значков на дисплее

Интерфейс модуля использует набор интуитивно понятных иконок. Ниже — таблица с описанием каждого символа.

Значок	Описание	Что означает для пользователя
	Низкий заряд батареи	Пора заменить элементы питания
	Реле замкнуто	Электроснабжение активно, ток поступает в дом
	Реле разомкнуто	Подача электроэнергии приостановлена
	Разрешение включения нагрузки	Можно подключать приборы
	Индикация времени	Отображение текущего времени
	Рабочий день	Действует тариф для будней
	Воскресенье	Применяется воскресный тариф
	Суббота	Действует тариф выходного дня
	Специальный день	Активен особый тариф по расписанию счетчика
	Пломбы вскрыты	Зафиксировано нарушение целостности корпуса или клемм
	Контроль связи	Индикация качества радиоканала со счетчиком

Значки отображаются динамически, в соответствии с текущим состоянием системы. Никакой перегрузки интерфейса — только то, что важно здесь и сейчас. Имеет смысл, правда?

Настройка адреса за 4 простых шага

Подготовка к привязке счетчика

Перед настройкой убедитесь, что под рукой есть номер прибора учета, установленного на опоре. Без этого параметра привязка невозможна. Всё честно.

Диапазон допустимых адресов: от «00001» до «65534». Система не позволит ввести некорректное значение — защита от ошибок встроена на уровне логики работы.

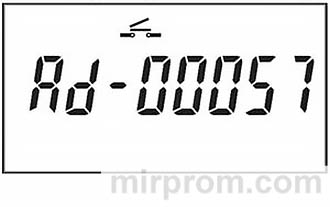

Рис. 4. Интерфейс ввода адреса прибора учета

Пошаговая инструкция привязки

→ Нажмите комбинацию «SET» + «SEND» для входа в меню настройки адреса.
→ Кнопкой «SET» активируйте редактирование: нужный разряд начнет мигать.
→ Кнопками «▼» и «▲» измените значение, «SET» и «SEND» перемещают курсор влево/вправо.
→ Сохраните результат комбинацией «SET» + «SEND», затем выйдите кнопкой «SEND» — начнется опрос счетчика.

Процесс занимает меньше минуты. Даже если делаете это впервые — справитесь. Бывает и так, что всё оказывается проще, чем кажется.

Управление кнопками: интуитивно и удобно

Функции кнопок в основном режиме

Четыре кнопки покрывают все сценарии использования:

✔️ «SET» — переключение страниц индикации по циклу.
✔️ «▼» / «▲» — навигация между показаниями, доп. параметрами и статусом реле.
✔️ «SEND» — ручной запуск опроса счетчика для получения актуальных данных.

Расположение элементов продумано: доступ с любой руки, четкий тактильный отклик. На практике — никаких сложностей.

Рис. 5. Расположение кнопок на передней панели

Особенности работы в разных режимах

В режиме энергосбережения любое нажатие кнопки выводит устройство в активный режим и инициирует опрос счетчика. Мгновенная реакция — вы не пропустите важное. Это работает.

При настройке адреса комбинации кнопок предотвращают случайные изменения. Защита от «человеческого фактора» — без лишних слов, просто надежно.

Питание и варианты установки

Автономность и замена элементов

Две батарейки AA обеспечивают длительную работу. Конструкция отсека позволяет заменить элементы за секунды — без инструментов, без сложностей.

Рис. 6. Батарейный отсек и крепления для установки

Монтаж: на стену или на стол

Корпус предусмотрительно оснащен крепежными отверстиями для настенного монтажа и складной подставкой для размещения на горизонтальной поверхности. Выбирайте вариант, который удобнее именно вам. Индивидуально.

Компактные габариты и лаконичный дизайн позволяют интегрировать модуль в любой интерьер. Не бросается в глаза, но всегда под рукой — идеальный баланс.

Преимущества использования модуля

★ Контроль показаний без выхода на улицу — экономия времени и комфорт в любую погоду.
★ Автоматическая синхронизация времени исключает ошибки при расчете по многотарифным планам.
★ Интуитивный интерфейс: освоение за 2-3 минуты, даже без технической подготовки.
★ Энергоэффективный режим продлевает срок службы батареек до нескольких месяцев.
★ Визуальная диагностика сети: напряжение, ток, частота — всё на одном экране.
★ Защита от случайных изменений настроек через комбинации кнопок.
★ Универсальное крепление: стена или стол — под ваши условия.

Звучит убедительно? На практике — ещё лучше. Есть над чем подумать, когда планируете модернизацию системы учета.

Решение типовых вопросов

Что делать, если модуль не находит счетчик?

Проверьте: правильно ли введен адрес, нет ли препятствий для радиосигнала, заряжены ли батарейки. В 9 из 10 случаев проблема решается на этом этапе. Не всё так сложно, как кажется.

Как часто нужно менять батарейки?

При стандартном использовании — раз в 6-12 месяцев. Индикатор низкого заряда предупредит заранее. Заменяйте своевременно, чтобы не прерывать мониторинг. Логично?

Можно ли использовать модуль с несколькими счетчиками?

Текущая версия поддерживает привязку к одному прибору учета. Для переключения между счетчиками требуется повторная настройка адреса. Зависит от задачи — но для большинства сценариев одного модуля достаточно.

Если вопрос остался — обратитесь к документации на ваш счетчик или в службу поддержки. Иногда достаточно одного уточнения, чтобы всё встало на свои места. По факту.
