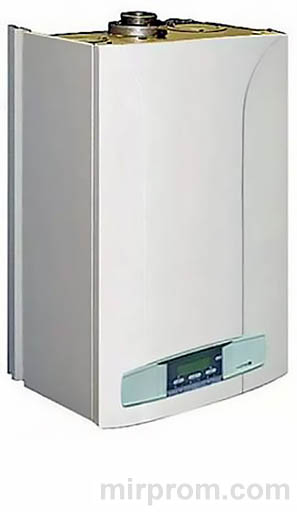

Газовый котел BAXI LUNA-3 - это двухконтурный настенный прибор с открытой камерой сгорания мощностью 24 кВт модели. Он представляет собой передовой отопительный агрегат третьего поколения, который обеспечивает максимальный комфорт. Котел LUNA-3 имеет высокую надежность и легкость использования благодаря передовой электронной плате, самодиагностике и возможности недельного программирования. На жидкокристаллическом дисплее котла отображается вся необходимая информацию. Котлы LUNA-3 адаптированы к условиям России и способны работать при сниженном входном давлении природного газа до 5 мбар. Рассекатели пламени на горелке изготовлены из нержавеющей стали, а также существует возможность перенастройки для работы на сжиженном газе. Особенности конструкции: турбинный датчик протока горячей воды, энергосберегающий циркуляционный насос с автоматическим воздухоотводчиком, медный первичный теплообменник с защитным составом от коррозии, нержавеющий стальной вторичный пластинчатый теплообменник, латунный трехходовой клапан с электрическим сервоприводом в двухконтурных моделях, манометр, автоматический байпас, постциркуляция насоса, фильтр на входе холодной воды и встроенный трехходовой клапан для бойлера в одноконтурных моделях. Котел также оснащен встроенной погодозависимой автоматикой, позволяющей подключить датчик уличной температуры.
Газовый котел BAXI LUNA-3 Инструкция по установке и эксплуатации
.
Уважаемый покупатель!
Мы убеждены, что приобретенное Вами изделие будет соответствовать всем Вашим требованиям. Приобретение одного из изделий BAXI отвечает вашим ожиданиям: хорошая работа, простота и легкость пользования.
Сохраните это руководство, и пользуйтесь им в случае возникновения какой-либо проблемы. В данном руководстве Вы найдете полезные сведения, которые помогут Вам правильно и эффективно использовать Ваше изделие.
Элементы упаковки (пластиковые пакеты, полистирол и т.д.) необходимо беречь от детей, т.к. они представляют собой потенциальный источник опасности. Хотя это руководство мы готовили с большой тщательностью, в нем могут быть некоторые неточности. Если Вы их заметите, просим вас сообщить о них, чтобы в будущем мы могли бы исправить данные неточности.
❗👉➨ На котлах BAXI нанесена маркировка СЕ. Котлы соответствуют требованиям, изложенным в следующих нормативах:
- Газовый норматив 90/396/EEC
- Норматив по производительности 92/42/EEC
- Норматив по электромагнитной совместимости 2004/108/EEC
- Норматив по низким напряжениям 2006/95/EC
1. ПОДГОТОВКА К УСТАНОВКЕ
Котел предназначен для нагрева воды не выше температуры кипения при атмосферном давлении. Он подключается к системе отопления и к системе приготовления горячей воды в соответствии с его характеристиками и мощностью. Котел должен устанавливаться квалифицированным специалистом.
До установки котла необходимо:
а) Проверить, что котел настроен на работу с данным типом газа. Данная информация приведена на упаковке и на заводской табличке (шильдике) котла.
❗👉➨ б) Убедиться, что в дымоходе имеется достаточная тяга, отсутствуют сужения, и нет поступления посторонних продуктов сгорания, за исключением тех случаев, когда дымоход специально разработан для обслуживания нескольких устройств.
в) При присоединении дымоотводящего патрубка к уже имеющемуся дымоходу проверить, что дымоход полностью очищен, т.к. при работе котла частицы сажи могут оторваться от стенок дымохода и закрыть выход продуктов сгорания, создав тем самым опасную ситуацию.
г) Кроме того, чтобы сохранить действие гарантии на аппарат и для поддержания его правильного функционирования, необходимо применять следующие меры предосторожности:
..
1. Контур ГВС:
1.1 если жесткость воды выше значения 20? F (где 1? F = 10 мг СаСО3 на 1 литр воды), следует установить полифосфатный дозатор или подобную систему для умягчения воды, (магнитный, электромагнитный преобразователь).
1.2 тщательно промыть оборудование после его установки и перед началом эксплуатации.
1.3 для надежной работы и удобства обслуживания настоятельно рекомендуется устанавливать на входной трубе холодного водоснабжения запорный кран с фильтром.
2. Контур отопления
2.1 новое оборудование:
Перед установкой котла отопительное оборудование должно быть предварительно очищено, чтобы убрать возможные отложения или загрязнения, используя для этого вещества, имеющиеся в свободной продаже. Вещества, использующиеся для очистки оборудования, не должны содержать концентрированную кислоту или щелочь, которые могут разъедать металл и повреждать части оборудования из пластика и резины (например, SENTINEL X300 или X400 и FERNOX Rigeneratore для отопительного оборудования). При использовании очищающих веществ необходимо строго следовать указаниям инструкций по их применению.
2.2 эксплуатируемое оборудование:
Перед установкой котла отопительное оборудование должно быть предварительно очищено от грязи и отложений, используя вещества, имеющиеся в свободной продаже (см.пункт 2.1)
Для защиты оборудования от накипи необходимо использовать вещества-ингибиторы, такие как SENTINEL X100 и FERNOX Protettivo для отопительного оборудования. При использовании данных веществ необходимо строго следовать указаниям инструкций по их применению.
Напоминаем Вам, что наличие отложений в тепловом оборудовании приводит к проблемам в работе котла (перегрев, шумность горелки и т.п.)
2.3 Рекомендуется установить запорные краны на трубах подачи и возврата системы отопления, а также фильтр на трубе возврата ("" обратки"" ).
❗👉➨ При несоблюдении данных рекомендаций аппарат снимается с гарантийного обслуживания.
2. ПОДГОТОВКА К ПЕРВОМУ ПУСКУ
Первый пуск котла должен производиться квалифицированным специалистом. Необходимо убедиться в следующем:
а) Параметры котла по электропитанию, воде и газу соответствуют имеющимся системам электро-, водо-, и газоснабжения.
б) Установка произведена в соответствии с действующими нормативами
в) Аппарат правильно подключен к электропитанию и заземлению
При несоблюдении вышеперечисленных требований гарантия от завода-изготовителя теряет свою силу. Перед первым пуском снимите с котла целлофановую защитную пленку. Чтобы не повредить окрашенные поверхности, во время мытья и чистки поверхностей, не используйте жесткие инструменты или абразивные моющие средства.
❗👉➨ Аппарат не предназначен для использования людьми с ограниченными физическими или умственными способностями, а также лицами, не обладающими достаточными знаниями и опытом в управлении аппаратом. Использование аппарата данными лицами разрешается только в присутствии лица, ответственного за их безопасность. Не разрешайте детям играть рядом с аппаратом.
3. ПУСК КОТЛА
Гарантийные обязательства выполняются организацией, осуществившей первый пуск котла. Данная организация должна иметь установленные законом лицензии. Начало гарантийного срока наступает с момента первого пуска. Для осуществления первого пуска и последующего обслуживания котла рекомендуем Вам обращаться в авторизованные сервисные центры BAXI (“БАКСИ”). Адреса и телефоны сервисных центров спрашивайте в торгующей организации.
Зная местные условия, параметры электро-, газо-, и водоснабжения, обслуживающая организация вправе требовать установку дополнительного оборудования (стабилизатор напряжения, умягчитель воды и т.д.)
Для правильного зажигания горелки нужно:
съемной цифровой панели как минимум на 2 секунды, чтобы установить режим работы котла (см. параграф 3.2).❗👉➨ Внимание: при установке режима работы ЛЕТО (
) котел функционирует только на производство горячей санитарной воды.
....

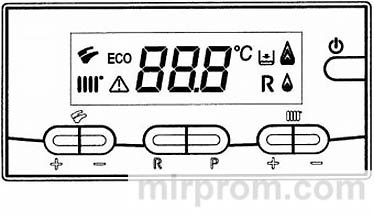

Условные обозначения на дисплее:
- Работа в системе отопления - Работа в системе ГВС
- Горелка работает – уровень мощности = 25%
- Уровни мощности горелки (3 уровня)
- Характерная ошибка
- Перезагрузка
- Низкое давление воды
- Числовая индикация (температура, коды ошибок и т.д.)
- АКТИВАЦИЯ ФУНКЦИИ (см. раздел 4)
Функции кнопок
- Регулировка температуры в системе ГВС
- Регулировка температуры в системе отопления
R - Перезагрузка
P - ЭКО – КОМФОРТ - Кнопка переключения режимов (см. параграф 3.2)
❗👉➨ Если к аппарату подключено устройство дистанционного управления (опция), с его помощью также можно произвести запуск котла (см. инструкцию, прилагаемую к устройству).
З.1. Значение символа

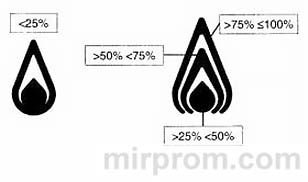

Во время работы котла в зависимости от степени модуляции пламени на дисплее панели управления могут быть показаны 4 различных уровня мощности котла (см. рис.2)
3.2 Описание кнопки (Лето – Зима – Только отопление – Выключено)
Нажимая эту кнопку, можно установить следующие режимы работы котла:
• ВЫКЛЮЧЕНО
При работе котла в режиме ЛЕТО на дисплее появляется символ . Котел работает только на приготовление горячей воды (функция «защита от замерзания» остается активна).
При работе котла в режиме ЗИМА на дисплее появляются символы и . Котел функционирует как на отопление, так и на приготовление горячей воды (функция «защита от замерзания» активна)
При работе котла в режиме ТОЛЬКО ОТОПЛЕНИЕ на дисплее появляется символ . Котел работает только на систему отопления (функция «защита от замерзания» активна).
При режиме ВЫКЛЮЧЕНО на дисплее отсутствуют оба символа и . Котел не работает, остается активна только функция «защита от замерзания».
4. Регулирование комнатной температуры и температуры горячей санитарной воды
Регулирование температуры в помещении () и температуры горячей санитарной воды () осуществляется с помощью кнопок +/- (см. рис.1).
Наличие пламени на горелке показано на дисплее символом ().
СИСТЕМА ОТОПЛЕНИЯ
В системе должен быть установлен комнатный термостат (см. соответствующие инструкции). Во время работы котла на систему отопления на дисплее появляются мигающий символ () и значение температуры воды в системе отопления (°С).
СИСТЕМА ГВС
Во время работы котла на систему ГВС на дисплее появляются мигающий символ () и значение температуры воды в системе ГВС (°С).
Имеются две различные установки, которые можно быстро вызвать – ECO и COMFORT
Для регулировки температуры выполните следующие процедуры:
ECO
Установка ECO дает возможность пользователю быстро задать температуру бытовой горячей воды при нажатии кнопки Р. При активизации функции ECO на дисплее высвечивается «eco». Для задания температуры в режиме ECO используйте кнопки +/- .
COMFORT
Установка COMFORT дает возможность пользователю быстро задать температуру бытовой горячей воды при нажатии кнопки Р. Для задания температуры в режиме COMFORT используйте кнопки +/- .
❗👉➨ Внимание: при подсоединенном бойлере во время работы газового котла на систему ГВС на дисплее появляется символ () и значение температура в бойлере.
