Надёжная зарядка для авто- и мотоаккумуляторов
Почему Орион PW160 выбирают автовладельцы и мотоциклисты
Представьте: морозное утро, аккумулятор «сел», а вам нужно срочно в дорогу. Именно в таких ситуациях спасает зарядное устройство Орион PW160. Скажу прямо: это не просто «блок с проводами», а умное устройство с автоматикой, которое бережно восстанавливает батарею без риска перезаряда. Компактный корпус, защита от ошибок подключения и работа с любыми типами АКБ — от классических WET до современных GEL.
Особенно актуален Орион PW160 для владельцев мототехники: 6-вольтовые батареи требуют деликатного подхода, и здесь устройство справляется на отлично. Впрочем, не всё так просто: чтобы получить максимум от прибора, важно соблюдать порядок подключения. И это нормально.

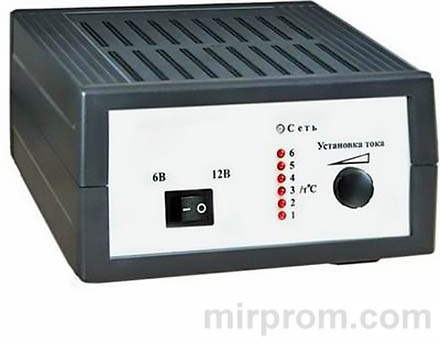

Рис. 1. Внешний вид Орион PW160
Технические параметры: детальный разбор
Ключевые характеристики в сравнении
Что логично: понимание технических деталей помогает настроить устройство под конкретную батарею. Ниже — наглядная сводка.
| Параметр | Значение |
|---|---|
| Напряжение питающей сети | 180–240 В |
| Частота сети | 50 ±10% Гц |
| Диапазон регулировки тока | 0,4–6 А (плавно) |
| Выходное напряжение (6 В) | 0–7,5 В / стабилизация 7,4–7,6 В |
| Выходное напряжение (12 В) | 0–15 В / стабилизация 14,9–15,1 В |
| Тип амперметра | Линейный светодиодный |
| Рабочая температура | от −10 °С до +40 °С |
| Габариты | 155×85×200 мм |
| Масса | 0,75 кг |
Высокочастотный преобразователь обеспечивает высокий КПД даже при скачках напряжения в сети. Практика показывает: устройство стабильно работает в гаражах с нестабильной проводкой. Есть над чем подумать: почему не добавили дисплей? Вероятно, ради надёжности и простоты. И это логично.
Панель управления и индикация

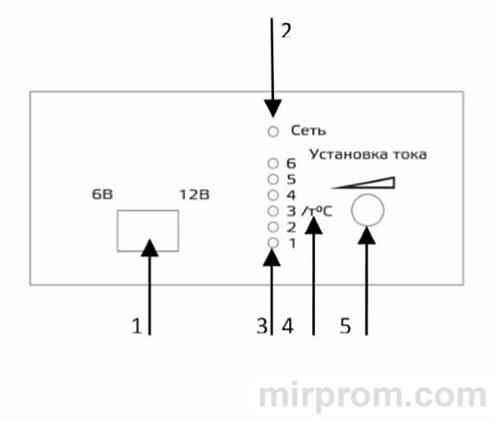

Рис. 2. Элементы управления
На передней панели расположены интуитивные элементы:
- ✔️ 【6В/12В】 — переключатель диапазонов выходного напряжения
- ✔️ ☀️ / 🔴 — светодиод «Сеть»: зелёный для 6 В, красный для 12 В
- ✔️ 【Установка тока】 — плавный регулятор силы зарядного тока
- ✔️ ⚠️ /т°С — индикатор перегрева (срабатывает защита)
- ✔️ ★ Светодиодная шкала амперметра: начало свечения = значение тока по разметке
Точно, без лишних действий. Кстати, светодиоды яркие, хорошо видны даже при дневном свете.
Рис. 3. Организация кабелей
Требования безопасности перед подключением
Что проверить перед первым включением
⚠️ Перед началом эксплуатации обязательно изучите руководство и правила ухода за АКБ. Базовые меры:
- ⚠️ Убедитесь в целостности изоляции сетевого шнура и выходных проводов
- ⚠️ Не допускайте попадания бензина, кислоты или воды на корпус устройства
- ⚠️ Зарядку проводите только в хорошо вентилируемом помещении
- ⚠️ Степень защиты IP20 — устройство только для использования внутри помещений
Будем откровенны: игнорирование этих правил может привести к выходу прибора из строя. Справедливости ради: это касается любой электроники, работающей с высокими токами.
Подготовка и правильное подключение АКБ
Пошаговая инструкция подключения (строго по ГОСТ)
⚠️ Несоблюдение порядка подключения может привести к выходу Орион PW160 из строя или взрыву газов от АКБ. Делайте так:
- → Установите переключатель в положение 6 В или 12 В в зависимости от типа батареи.
- → Подключите красный зажим к положительной (+) клемме АКБ.
- → Подключите чёрный зажим к отрицательной (−) клемме или массе автомобиля (вдали от АКБ и топливной магистрали).
- → Установите регулятор тока в крайнее левое положение (минимум).
- → Убедившись, что засветился светодиод «Сеть», включите устройство в розетку.
Готово. Точно и безопасно. Кстати, такой порядок соответствует ГОСТ Р МЭК 60335-2-29-98 п. 7.12 — это не прихоть, а требование безопасности.
Автоматический режим: как работает умная зарядка
Четыре этапа автоматического цикла
Орион PW160 реализует оптимальную процедуру заряда, которая адаптируется под состояние батареи:
| Этап | Что происходит | Индикация |
|---|---|---|
| I. Установка тока | Регулятором задаётся начальный ток (рекомендуется 0,1×ёмкости АКБ) | Светодиоды амперметра загораются по шкале |
| II. Основной заряд | Заряд постоянным током до достижения 7,5 В / 15 В | Ток стабилен, светодиод «Сеть» горит |
| III. Дозаряд | Автоматическое снижение тока при 75–95% заряда | Свечение амперметра постепенно тускнеет |
| IV. Буферный режим | Компенсация саморазряда АКБ минимальным током | Устройство работает неограниченно долго |
Рис. 4. График работы в автоматическом режиме
Получается, устройство само контролирует процесс — вам остаётся только задать начальный ток. Имеет смысл, правда? Кстати, если ток самопроизвольно снижается в начале заряда — это признак сульфатации пластин, и Орион PW160 автоматически переходит в режим десульфатации.
Предпусковой режим: запуск двигателя в мороз
Как «оживить» аккумулятор за 5–30 минут
Для облегчения пуска двигателя в холодное время:
- → Подключите Орион PW160 к АКБ по инструкции выше.
- → Установите регулятором максимальный ток (6 А).
- → Подождите 5–30 минут для подзарядки.
- → Не отключая устройство, попробуйте запустить двигатель.
Звучит убедительно? Ещё бы. Подзаряженная батарея отдаёт больший пусковой ток, что помогает стронуть загустевшее масло и создать качественное смесеобразование. В конечном счёте, это экономит ресурс АКБ и стартера.
⚠️ Важно: для мощных дизельных двигателей производитель рекомендует более сильные модели (Орион-320/325/415, Вымпел-30/40) или параллельное подключение нескольких устройств.
Ручной режим для нестандартных батарей
Зарядка АКБ других электрохимических систем
Неавтоматический режим нужен, когда напряжение конца заряда АКБ ниже, чем может выдать устройство. Подходит для:
- ✔️ Тяговых батарей
- ✔️ Специализированных АКБ с нестандартными параметрами
- ✔️ Экспериментальных электрохимических систем
Алгоритм:
- → Установите переключатель в положение, где выходное напряжение > напряжения конца заряда АКБ.
- → Подключите батарею с соблюдением полярности.
- → Установите минимальный ток, включите питание.
- → Плавно увеличьте ток до рекомендованного значения.
- → Контролируйте степень заряда по напряжению, времени или плотности электролита.
Что имеем в итоге? Гибкость настройки под любые задачи. Однозначно удобно для мастеров и энтузиастов.
Защита от ошибок: переполюсовка и КЗ
Как электроника спасает устройство и батарею
Орион PW160 оснащён многоуровневой защитой:
- ✔️ От переполюсовки: при ошибочном подключении «+» и «−» выходное напряжение отключается
- ✔️ От короткого замыкания: схема блокирует выход при замыкании зажимов
- ✔️ От перегрева: термозащита снижает ток при превышении температуры силовой цепи
После устранения неисправности устройство автоматически возвращается к работе. Точно, без необходимости перезагрузки. Практика показывает: такая защита реально спасает от дорогостоящего ремонта.
Уход и продление срока службы устройства
Простые правила для долгой работы
Чтобы Орион PW160 служил весь нормативный срок (5 лет), соблюдайте рекомендации:
- ✔️ Периодически очищайте жалюзи корпуса от пыли продувкой
- ✔️ Удаляйте следы коррозии с зажимов-крокодилов и смазывайте их автосмазкой
- ✔️ После работы с АКБ протирайте провода влажной, затем сухой ветошью
- ✔️ Храните устройство в сухом месте при температуре от −10 °С до +40 °С
Кстати, более сложный ремонт (замена сетевого шнура, разборка корпуса) должен выполнять производитель или квалифицированный специалист. Выходит, бережное обращение окупается.
| Действие | Частота | Цель |
|---|---|---|
| Очистка корпуса от пыли | Раз в 3 месяца | Предотвращение перегрева |
| Смазка зажимов | После каждой работы с АКБ | Защита от коррозии, надёжный контакт |
| Проверка изоляции проводов | Перед каждым использованием | Безопасность эксплуатации |
| Контроль работы светодиодов | Ежемесячно | Своевременное выявление неисправностей |
Практические рекомендации по эксплуатации
Советы от опытных пользователей
Если честно, мелкие нюансы сильно влияют на результат. Вот что стоит запомнить:
- ★ Начинайте заряд с минимального тока и повышайте плавно — это бережёт пластины АКБ.
- ★ Для полностью разряженных батарей сначала установите 0,4–1 А, затем увеличивайте.
- ★ Не оставляйте подключённое устройство без присмотра — правило безопасности, а не формальность.
- ★ При работе в холодном гараже дайте устройству прогреться 5–10 минут перед зарядкой.
- ★ После заряда отключайте сначала от сети, затем снимайте зажимы — строго по ГОСТ.
Знакомо: хочется быстрее, но спешка в работе с АКБ чревата. В конечном счёте, 10–12 часов аккуратной зарядки продлевают жизнь батареи на годы. А что если начать соблюдать правила уже сегодня? Звучит как план. Не всё так просто, но определённо стоит внимания.
В итоге: Орион PW160 — это надёжный, безопасный и универсальный инструмент для восстановления авто- и мотоаккумуляторов. Автоматика берёт на себя контроль процесса, а защита от ошибок минимизирует риски. Однозначно стоит внимания, если вы ищете устройство «включил и забыл» с возможностью ручного вмешательства при необходимости.
