Надёжная зарядка для АКБ 12В и 24В
Почему Орион PW415 выбирают профессионалы и автолюбители
Представьте: зимнее утро, аккумулятор «устал», а вам нужно срочно в дорогу. Именно в таких моментах спасает зарядное устройство Орион PW415. Скажу прямо: это не просто «коробка с проводами», а интеллектуальное решение с автоматикой, которое бережно восстанавливает батарею без риска перезаряда. Поддержка 12В и 24В, защита от ошибок и работа с любыми типами АКБ — от классических до необслуживаемых.
Особенно актуален Орион PW415 для владельцев грузовиков и спецтехники: 24-вольтовые системы требуют точного контроля, и здесь устройство справляется безупречно. Впрочем, не всё так просто: чтобы получить максимум от прибора, важно соблюдать порядок подключения. И это нормально.

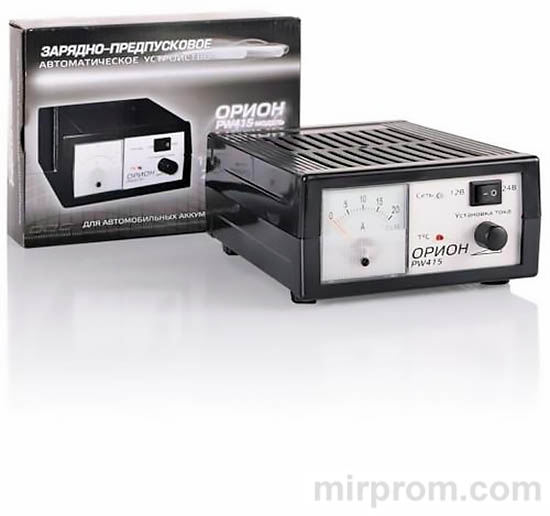

Рис. 1. Внешний вид Орион PW415
Технические параметры: детальный разбор
Ключевые характеристики в сравнении
Что логично: понимание технических деталей помогает настроить устройство под конкретную батарею. Ниже — наглядная сводка.
| Параметр | Значение |
|---|---|
| Напряжение питающей сети | 180–240 В |
| Частота сети | 50 ±10% Гц |
| Регулировка тока (12 В) | 0,4–20 А (плавно) |
| Регулировка тока (24 В) | 0,4–15 А (плавно) |
| Выходное напряжение (12 В) | 0–15 В / стабилизация 14,9–15,1 В |
| Выходное напряжение (24 В) | 0–30 В / стабилизация 29,8–30,2 В |
| Тип амперметра | Стрелочный |
| Рабочая температура | от −10 °С до +40 °С |
| Габариты | 155×85×200 мм |
| Масса | 0,75 кг |
Высокочастотный преобразователь с ШИМ обеспечивает высокий КПД даже при скачках напряжения. Практика показывает: устройство стабильно работает в гаражах с нестабильной проводкой. Есть над чем подумать: почему не добавили цифровой дисплей? Вероятно, ради надёжности и простоты. И это логично.
Панель управления и световая индикация

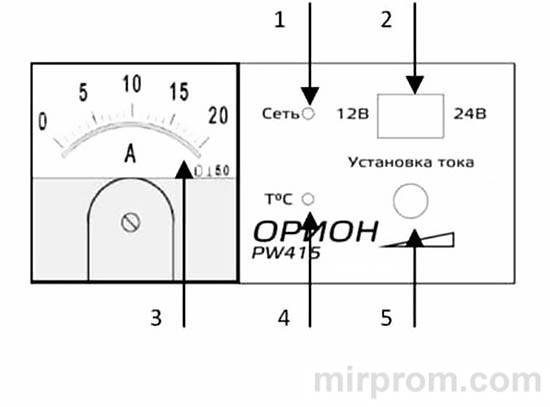

Рис. 2. Элементы управления
На передней панели расположены интуитивные элементы:
- ✔️ 【12В/24В】 — переключатель диапазонов выходного напряжения
- ✔️ ☀️ / 🔴 — светодиод «Сеть»: зелёный для 12 В, красный для 24 В
- ✔️ 【Установка тока】 — плавный регулятор силы зарядного тока
- ✔️ ⚠️ /Т°С — индикатор перегрева (срабатывает защита)
- ✔️ ★ Стрелочный амперметр: наглядная индикация тока в реальном времени
Точно, без лишних действий. Кстати, стрелочный индикатор хорошо читается даже при ярком освещении.

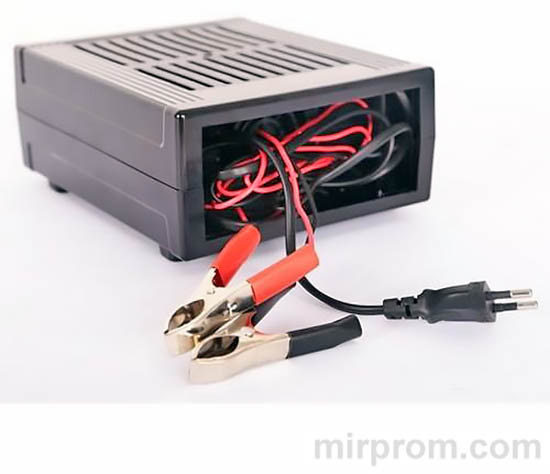

Рис. 3. Организация кабелей
Требования безопасности перед первым включением
Что проверить перед подключением к сети
⚠️ Перед началом эксплуатации обязательно изучите руководство и правила ухода за АКБ. Базовые меры:
- ⚠️ Убедитесь в целостности изоляции сетевого шнура и выходных проводов
- ⚠️ Не допускайте попадания бензина, кислоты или воды на корпус устройства
- ⚠️ Зарядку проводите только в хорошо вентилируемом помещении
- ⚠️ Степень защиты IP20 — устройство только для использования внутри помещений
Будем откровенны: игнорирование этих правил может привести к выходу прибора из строя. Справедливости ради: это касается любой электроники, работающей с высокими токами.
Правильное подключение аккумулятора по ГОСТ
Пошаговая инструкция (строго по стандарту)
⚠️ Несоблюдение порядка подключения может привести к выходу Орион PW415 из строя или взрыву газов от АКБ. Делайте так:
- → Установите переключатель в положение 12 В или 24 В в зависимости от типа батареи.
- → Подключите красный зажим к положительной (+) клемме АКБ.
- → Подключите чёрный зажим к отрицательной (−) клемме или массе автомобиля (вдали от АКБ и топливной магистрали).
- → Установите регулятор тока в крайнее левое положение (минимум).
- → Убедившись, что засветился светодиод «Сеть», включите устройство в розетку.
Готово. Точно и безопасно. Кстати, такой порядок соответствует ГОСТ Р МЭК 60335-2-29-98 п. 7.12 — это не прихоть, а требование безопасности.
Автоматический режим: четыре этапа умной зарядки
Как работает интеллектуальный цикл восстановления
Орион PW415 реализует оптимальную процедуру заряда, которая адаптируется под состояние батареи:
| Этап | Что происходит | Индикация |
|---|---|---|
| I. Установка тока | Регулятором задаётся начальный ток (рекомендуется 0,1×ёмкости АКБ) | Стрелка амперметра показывает заданное значение |
| II. Основной заряд | Заряд постоянным током до достижения 15 В / 30 В | Ток стабилен, светодиод «Сеть» горит ровно |
| III. Дозаряд | Автоматическое снижение тока при 75–95% заряда | Стрелка амперметра плавно опускается |
| IV. Буферный режим | Компенсация саморазряда АКБ минимальным током | Устройство работает неограниченно долго |

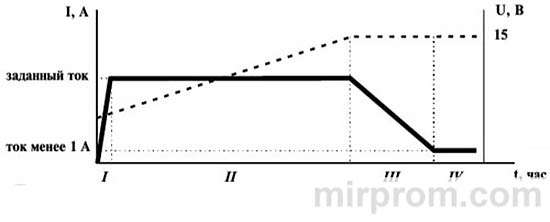

Рис. 4. График работы в автоматическом режиме
Получается, устройство само контролирует процесс — вам остаётся только задать начальный ток. Имеет смысл, правда? Кстати, если ток самопроизвольно снижается в начале заряда — это признак сульфатации пластин, и Орион PW415 автоматически переходит в режим десульфатации.
Предпусковой режим: запуск двигателя в мороз
Как «оживить» аккумулятор за 5–30 минут
Для облегчения пуска двигателя в холодное время:
- → Подключите Орион PW415 к АКБ по инструкции выше.
- → Установите регулятором максимальный ток (20 А для 12 В, 15 А для 24 В).
- → Подождите 5–30 минут для подзарядки.
- → Не отключая устройство, попробуйте запустить двигатель.
Звучит убедительно? Ещё бы. Подзаряженная батарея отдаёт больший пусковой ток, что помогает стронуть загустевшее масло и создать качественное смесеобразование. В конечном счёте, это экономит ресурс АКБ и стартера.
⚠️ Важно: для мощных дизельных двигателей производитель рекомендует параллельное подключение нескольких устройств или более мощные модели серии Вымпел.
Ручной режим для нестандартных батарей
Зарядка АКБ других электрохимических систем
Неавтоматический режим нужен, когда напряжение конца заряда АКБ ниже, чем может выдать устройство. Подходит для:
- ✔️ Тяговых батарей
- ✔️ Специализированных АКБ с нестандартными параметрами
- ✔️ Экспериментальных электрохимических систем
Алгоритм:
- → Убедитесь, что напряжение конца заряда АКБ 15 В (для режима 12 В).
- → Подключите батарею с соблюдением полярности.
- → Установите минимальный ток, включите питание.
- → Плавно увеличьте ток до рекомендованного значения.
- → Контролируйте степень заряда по напряжению, времени или плотности электролита.
Что имеем в итоге? Гибкость настройки под любые задачи. Однозначно удобно для мастеров и энтузиастов.
Защита от ошибок: переполюсовка и КЗ
Как электроника спасает устройство и батарею
Орион PW415 оснащён многоуровневой защитой:
- ✔️ От переполюсовки: при ошибочном подключении «+» и «−» выходное напряжение отключается
- ✔️ От короткого замыкания: схема блокирует выход при замыкании зажимов
- ✔️ От перегрева: термозащита + микровентилятор снижают ток при перегреве
После устранения неисправности устройство автоматически возвращается к работе. Точно, без необходимости перезагрузки. Практика показывает: такая защита реально спасает от дорогостоящего ремонта.
⚠️ Внимание: в некоторых версиях защита реализована через плавкий предохранитель в капсуле на проводе. При замене используйте только медный проводник диаметром 0,5 мм и пайку — скрутка недопустима.
Уход и продление срока службы устройства
Простые правила для долгой работы
Чтобы Орион PW415 служил весь нормативный срок (5 лет), соблюдайте рекомендации:
- ✔️ Периодически очищайте жалюзи корпуса от пыли продувкой
- ✔️ Удаляйте следы коррозии с зажимов-крокодилов и смазывайте их автосмазкой
- ✔️ После работы с АКБ протирайте провода влажной, затем сухой ветошью
- ✔️ Храните устройство в сухом месте при температуре от −10 °С до +40 °С
Кстати, более сложный ремонт (замена сетевого шнура, разборка корпуса) должен выполнять производитель или квалифицированный специалист. Выходит, бережное обращение окупается.
| Действие | Частота | Цель |
|---|---|---|
| Очистка корпуса от пыли | Раз в 3 месяца | Предотвращение перегрева |
| Смазка зажимов | После каждой работы с АКБ | Защита от коррозии, надёжный контакт |
| Проверка изоляции проводов | Перед каждым использованием | Безопасность эксплуатации |
| Контроль работы индикаторов | Ежемесячно | Своевременное выявление неисправностей |
Практические рекомендации опытных пользователей
Советы, которые экономят время и ресурсы
Если честно, мелкие нюансы сильно влияют на результат. Вот что стоит запомнить:
- ★ Начинайте заряд с минимального тока и повышайте плавно — это бережёт пластины АКБ.
- ★ Для полностью разряженных батарей сначала установите 0,4–2 А, затем увеличивайте.
- ★ Не оставляйте подключённое устройство без присмотра — правило безопасности, а не формальность.
- ★ При работе в холодном гараже дайте устройству прогреться 5–10 минут перед зарядкой.
- ★ После заряда отключайте сначала от сети, затем снимайте зажимы — строго по ГОСТ.
Знакомо: хочется быстрее, но спешка в работе с АКБ чревата. В конечном счёте, 10–12 часов аккуратной зарядки продлевают жизнь батареи на годы. А что если начать соблюдать правила уже сегодня? Звучит как план. Не всё так просто, но определённо стоит внимания.
В итоге: Орион PW415 — это надёжный, безопасный и универсальный инструмент для восстановления авто- и мотоаккумуляторов 12В/24В. Автоматика берёт на себя контроль процесса, а защита от ошибок минимизирует риски. Однозначно стоит внимания, если вы ищете устройство «включил и забыл» с возможностью ручного вмешательства при необходимости.
