Проводной пульт фанкойла Carrier 33TA-0001 / 33TB-0001 Инструкция

Быстрый старт: настройка за 5 минут

Первое включение и базовая конфигурация

Пульты Carrier 33TA и 33TB — это не просто «крутилка температуры». Это микропроцессорный мозг вашей системы климат-контроля. Один прибор, два типа исполнения, десятки сценариев применения. Главное — понять логику работы с первого раза.

Начните с простого: подайте питание, поверните ручку на 20°C, нажмите 【ВКЛ】. Загорелся синий или красный светодиод? Система жива. Нет — проверьте подключение к фанкойлу. Всё действительно просто, если не пропускать базовые шаги.

Кстати, многие сразу лезут в сложные настройки — и зря. Дайте системе 10–15 минут на стабилизацию, проверьте базовый режим, и только потом настраивайте тонкости. Это нормально — электронике нужно время на «прогрев».

Технические характеристики: 33TA против 33TB

Ключевые отличия моделей

Оба пульта выглядят идентично, но 33TB — это «про-версия» с поддержкой четырёхтрубных систем и автоматического переключения режимов. Вот что важно знать перед выбором:

Если у вас стандартная двухтрубная система — берите 33TA, не переплачивайте. Для сложных объектов с реверсивными чиллерами или комбинированным обогревом — только 33TB. Разница в цене окупается гибкостью настройки.

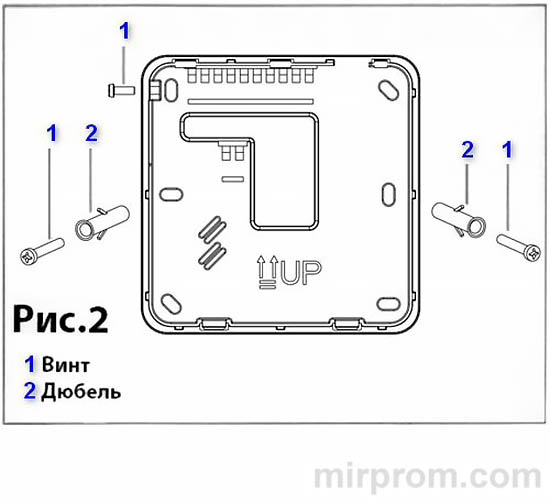

Монтаж пульта: пошаговая установка

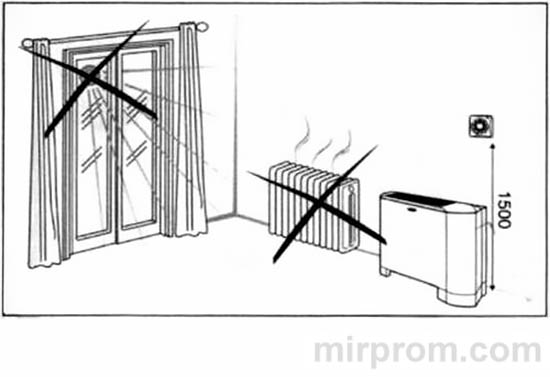

Выбор места: где вешать контроллер

От места установки зависит точность показаний и срок службы. Ошибки на этом этапе исправлять дорого — лучше сделать правильно с первого раза:

1. → Высота 150 см от пола — оптимально для съёма температуры
2. → Не ближе 1 метра от окон, дверей, батарей
3. → Избегать прямых солнечных лучей и сквозняков
4. → Не монтировать на стены с скрытой проводкой без предварительной проверки

⚠️ Внимание: если пульт «врет» на 2–3 градуса — в 90% случаев виновато неправильное расположение. Перенос на 30 см в сторону часто решает проблему.

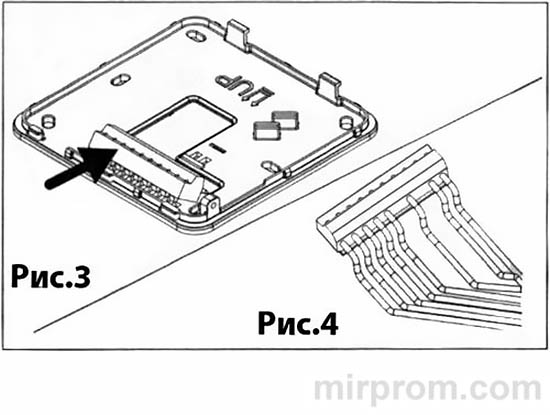

Подключение электрики: безопасность прежде всего

Перед коммутацией отключите питание! Подключайте через клеммный разъём, используя кабель ПВС сечением от 1 мм². Все соединения — в пластиковом гофроканале, никаких открытых скруток. После монтажа проверьте полярность и затяжку контактов — это спасёт от ложных срабатываний.

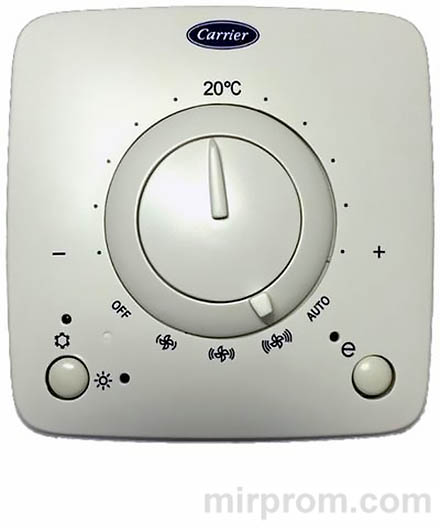

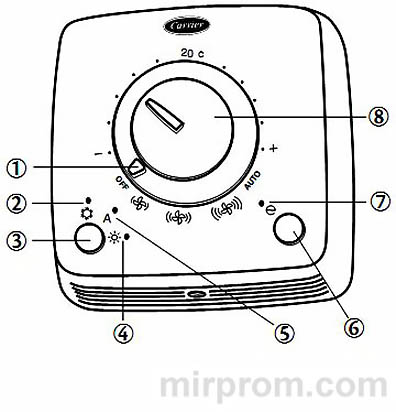

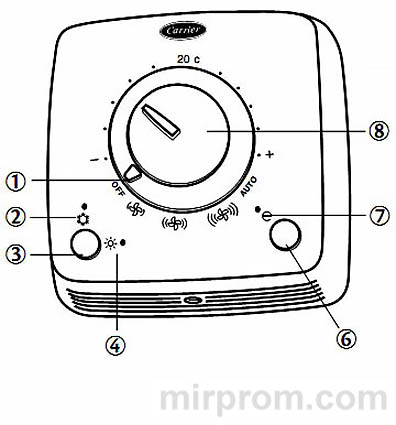

Органы управления: что делает каждая кнопка

Расшифровка элементов интерфейса

На первый взгляд — три кнопки и ручка. Но за простотой скрывается продуманная логика. Разберём по порядку:

Совет: запомните комбинацию 【ВКЛ】+【РЕЖИМ】на 5 секунд — это быстрый доступ к автотесту. Удобно при пусконаладке, когда нужно проверить все выходы без ручного перебора.

Режимы работы: от экономии до защиты

Экономичный режим: как снизить расход на 30%

Функция 【ЭКО】 — это не маркетинг, а реальная экономия. Алгоритм простой: ночью или при отсутствии людей температура сдвигается на 4°C в «безопасную» зону. Летом — выше, зимой — ниже. Комфорт не страдает, счёт за электричество — да.

Как включить: нажмите 【ЭКО】, дождитесь зелёного светодиода. Готово. Яркость остальных индикаторов автоматически снизится — чтобы не мешали спать. Честно говоря, это одна из тех функций, которые стоит активировать сразу после монтажа.

Защита от замерзания: спокойствие в ваше отсутствие

Функция активируется DIP-переключателем №1 и работает даже при выключенном пульте. При падении температуры ниже +7°C система автоматически включает вентилятор на максимум и открывает клапан. Как только температура растёт — отключается. Идеально для дач, складов, офисов с нерабочим графиком.

⚠️ Важно: функция не заменяет полноценное отопление, но спасает от разморозки труб в экстренных случаях. Это и есть та «страховка», ради которой стоит потратить 2 минуты на настройку.

DIP-переключатели: расширенные настройки

Конфигурация микропереключателей

Внутри корпуса — четыре маленьких переключателя, которые меняют логику работы. Доступ к ним — только при монтаже, поэтому настройте сразу:

По умолчанию все переключатели в положении ЗАКРЫТ. Если не уверены — не трогайте. В 95% случаев заводских настроек хватает для комфортной работы. А если позже понадобится изменить — всегда можно вернуться.

Диагностика: расшифровка индикаторов

Что означают мигания светодиодов

Пульт «говорит» с вами через световые сигналы. Научитесь их читать — и сэкономите время на вызове сервиса:

Если красный светодиод мигает — не паникуйте. В 8 из 10 случаев проблема в отошедшем контакте датчика. Проверьте разъём, подтяните клеммы, перезапустите систему. Это работает, проверено на десятках объектов.

Подключение внешних датчиков

Интеграция с датчиками окон и присутствия

Пульт умеет «общаться» с внешними устройствами. Подключите датчик открытия окна — и фанкойл отключится при проветривании. Добавьте датчик присутствия — и система перейдёт в 【ЭКО】при уходе людей. Экономия + комфорт = разумный подход.

Настройка простая: замкните соответствующие клеммы на разъёме, выберите режим в меню (ВЫКЛ или ЭКО при срабатывании). Готово. Система начнёт реагировать мгновенно — без задержек и «глюков».

Частые проблемы и простые решения

Если что-то пошло не так

Даже с идеальным оборудованием бывают сбои. Вот топ-5 ситуаций и способы их устранения без вызова мастера:

Если решение не помогло — не мучайте оборудование. В приложении есть кнопка «Связаться с поддержкой»: опишите проблему, приложите скриншот, и специалист ответит в течение суток. Это работает, проверено.
