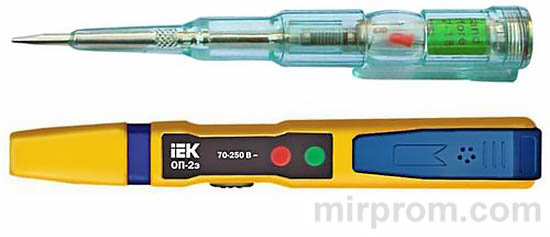

Отвертка-пробник ОП-2э ИЭК TPR20 индикатор низкого напряжения, ручной электронный инструмент проверки напряжения переменного и постоянного тока, полярности, целостности цепи. Тип наконечника: шлиц. Предусмотрен световой индикатор наличия/отсутствия напряжения. Индикация оптическая (с помощью LED-лампы) и акустическая. Измеряет напряжение в диапазоне 70-1000 В, методы измерения: контактный (до 250 В) и бесконтактный (до 1000 В). Применяется при выполнении электромонтажных работ.
Индикаторы-пробники типа IEK ОП-1, ОП-2э для тестирования электрических цепей Инструкция
4222-002-18461115-2008 РЭ, ПС
.
1 Назначение и область применения
1.1 Индикатор-пробник типа ОП-1, ОП-2э торговой марки IEK (далее пробник) выполнен в виде шлицевой отвертки и разработан специально для тестирования путем световой или звуковой индикации элементов цепей переменного и постоянного тока в бытовых электроприборах, автотранспорте и т.п.
1.2 Нормальными условиями эксплуатации пробников являются:
- температура окружающей среды от -10 до +50 °C;
- высота над уровнем моря не более 2000 м;
- среднее значение относительной влажности не более 90%;
- окружающий воздух не должен быть засорен пылью, дымом, коррозионными или воспламеняющими газами, а также парами солей.
2 Основные характеристики
2.1 Основные технические характеристики пробников представлены в таблице 1.
Таблица 1
| Параметр | Значение | ||
| Модификация | ОП-1 | ОП-2э | |
| Проверка наличия напряжения переменного тока, В | Контактный метод | 70 ÷ 250 | 70 ÷ 250 |
| Бесконтактный метод | 70 ÷ 600 | 70 ÷ 10000 | |
| Диапазон рабочей частоты. Гц | 50 ÷ 500 | 50 ÷ 500 | |
| Определение целостности цепи и полярности источника постоянного тока напряжением, В | 1,5 ÷ 36 | 1,2 ÷ 36 | |
| Проверка целостности пассивной (обесточенной) цепи сопротивлением. МОм | 0÷50 | "" О"" - 0 ÷ 5 "" L"" - 0 ÷ 50 "" Н"" - 0÷100 |
|
| Индикация высокочастотных электромагнитных полей, более мВт/см² | 5 | "" L"" - 5 "" Н"" - 2 |
|
| Тип установленных элементов литания | AG3 1,5Вх2шт. | AG13 1,5 Вх 2 шт. | |
| Возможность замены элементов питания, типы | 392 A, LR41.192.V3GA | LR44 157. V13GA. А76 | |

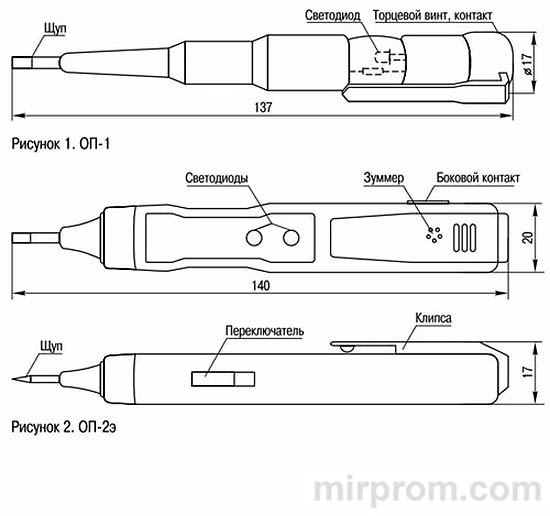

2.2 Габаритные и установочные размеры и основные элементы пробников приведены на рисунках 1 и 2.
3 Требования безопасности
3.1 По способу защиты от поражения электрическим током пробники соответствуют классу II по ГОСТ 12.2.007.0.
3.2 Пробники не предназначены для применения в качестве указателя напряжения по ГОСТ 20493 в электроустановках постоянного и переменного тока напряжением до 1000В.
3.3 Запрещается эксплуатировать пробники с разобранным или треснувшим корпусом. Открывать корпус только для замены элементов питания.
3.4 Запрещается использовать пробники в качестве отвертки для затягивания винтов и т.п.
3.5 Не рекомендуется прикасаться к винту (боковому контакту) пробника при контактном методе диагностики цепей переменного тока.
3.6 Пробники нельзя использовать в условиях высокой влажности (дождь, роса) для диагностики цепей переменного тока.
3.7 Пробники нельзя использовать для проверки электрических цепей, находящихся под напряжением выше указанного в таблице 1.
4 Указания по эксплуатации
4.1 Подготовка к работе.
Перед использованием пробника убедитесь в его работоспособности по свечению светодиода при касании одной рукой щупа, а второй - винта, либо бокового контакта. При отсутствии свечения светодиода замените элементы питания.
4.2 Описание функций пробников.
Пробник ОП-2э имеет встроенный переключатель рабочих режимов (рисунок 2):
- положение "" О"" - режим контактной работы: горит красный светодиод. Применяется для контактного определения наличия напряжения, целостности цепей приборов и бесконтактного определения наличия электромагнитных полей.
- положение "" L"" - режим бесконтактной работы, низкая чувствительность: горит зеленый светодиод и используется зуммер. Применяется для бесконтактного определение наличия напряжения, электромагнитных полей и т.п;
- положение "" Н"" - режим бесконтактной работы, высокая чувствительность: горит зеленый светодиод и используется зуммер. Применяется для бесконтактного определения наличия напряжения, электромагнитных полей и т.п.
Пробник ОП-1 не имеет переключателя рабочих режимов и постоянно находится в режиме аналогичном положению "" О"" пробника ОП-2э.
4.3 Диагностика цепей переменного тока.
4.3.1 Контактный метод.
Возьмите пробник за ручку, не касаясь торцевого винта (ОП-1) или бокового контакта (ОП-2э) и прикоснитесь щупом к оголенному участку токоведущей части электроустановки. Свечение светодиода будет сигнализировать о наличии напряжения.
4.3.2 Бесконтактный метод.
Пробник ОП-2э переключите в режим "" L” или "" Н”. Удерживая пробник за ручку, поднесите щуп к изоляции токоведущих частей (сетевым шнурам, проводам открытой проводки, вилкам, розеткам, выключателям и корпусам электроприборов). Свечение светодиода (звук зуммера) будет подтверждать наличие напряжения сети. Для повышения чувствительности прикоснитесь пальцем к торцевому винту (ОП-1) или боковому контакту (ОП-2э) или же возьмите пробник за щуп, а боковой поверхностью ручки поднесите к проверяемому участку цепи.
4.4 Диагностика источников постоянного тока.
При выполнении диагностики источников постоянного тока и проверки пассивных цепей для обеспечения высокой чувствительности необходимо держать пробник за ручку, прикасаясь пальцем к торцевому винту (ОП-1) или боковому контакту (ОП-2э).
4.4.1 Определение полярности аккумулятора.
Возьмите пробник в руку и пальцем коснитесь торцевого винта (ОП-1) или бокового контакта (ОП-2э). Щупом пробника по очереди прикоснитесь к одному и второму полюсам аккумулятора, одновременно пальцем другой руки дотроньтесь до другого свободного полюса. Свечение светодиода будет означать прикосновение щупом к положительному полюсу.
4.4.2 Оценка состояния
Возьмите пробник в руку и пальцем коснитесь торцевого винта (ОП-1) или бокового контакта (ОП-2э). Щупом пробника прикоснитесь к отрицательному полюсу гальванического элемента. При этом свободной рукой коснитесь положительного полюса гальванического элемента. У разряженного гальванического элемента будет наблюдаться слабая световая индикация, у заряженного индикация отсутствует.
4.5 Проверка целостности пассивных цепей (обесточенных цепей).
Прикоснитесь щупом пробника к одному концу цепи, а пальцами свободной руки - к другому. Целостность цепи будет подтверждать свечение светодиода, а обрыв - отсутствие свечения последнего.
4.6 Оценка излучения экрана телевизора и монитора компьютера.
Пробник ОП-2э переключите в режим "" L” или "" Н"" . Поднесите пробник к экрану телевизора или монитору компьютера. Светодиод светится (зуммер звонит) в зоне перед экраном телевизора и монитором компьютера с потоком излучения более 5 мВт/см2.
4.7 Проверка правильности расположения однополюсных выключателей бытовых электроприборов в фазном проводе.
Вставьте двухполюсную вилку прибора в розетку, предварительно отключив однополюсный выключатель, и поднесите щуп пробника к рабочему элементу прибора (цоколю лампы, электронагревательному элементу и т.д.). Свечение светодиода пробника будет означать, что выключатель расположен в нулевом проводе. Поменяйте полюса вилки и убедитесь в отсутствии свечения светодиода пробника.
4.8 Проверка заземления (подключения к РЕ проводнику) металлических корпусов бытовой техники (холодильников, электрических плит, тостеров и т.д.)
Прикоснитесь щупом пробника к корпусу включенного электроприбора. Свечение светодиода пробника будет означать отсутствие заземления.
4.9 Проверка электронных компонентов.
4.9.1 Конденсатор.
Соедините полюса конденсатора через пробник с помощью пальцев руки. В момент замыкания внешней цепи конденсатора произойдет кратковременная вспышка светодиода. Если после изменения полярности подключения конденсатора вспышка повторится, то конденсатор исправен.
4.9.2 Диод, выпрямитель.
Соедините полюса диода через пробник с помощью пальцев руки, а затем поменяйте полярность. Свечение светодиода пробника только при одной полярности будет означать исправность диода, причем в режиме индикации щуп пробника будет соединен с положительным полюсом диода. Проверку выпрямителей любого типа выполняйте по таблице 2.
Таблица 2
| Присоединение пробника | Световая индикация пробника при исправном выпрямителе | |
| между клеммами + и - | (щуп к +) есть | (щуп к -) нет |
| между клеммами ~ и ~ | нет | нет |
| между клеммами + и ~ | (щуп к +) есть | (щуп к ~) нет |
| между клеммами - и ~ | (щуп к -) нет | (щуп к ~) есть |
4.9.3 Транзистор (типа п-р-п)
Исправен, если светодиод засветится при касании щупом «С» (коллектора) и «Е» (эмиттера), а пальцами руки соедините торцевой винт (ОП-1) или боковой контакт (ОП-2э) пробника с «В» (базой).
4.9.4 Транзистор (типа р-п-р)
Исправен, если светодиод засветится при касании щупом «В» (базы), при этом пальцами руки по очереди соединяйте винт (боковой контакт) с «С>»(коллектором) и «Е» (эмиттером).
4.9.5 Лампочка, катушка реле, предохранитель, динамик.
Одной рукой коснитесь полюса проверяемого изделия, второй рукой возьмите пробник за торцевой винт (ОП-1) или боковой контакт (ОП-2э) и прислоните щуп к другому полюсу изделия. Если светодиод засветится ярко - изделие исправно, если свечение слабое или вообще отсутствует - изделие неисправно.
4.10 Поиск места обрыва проводника, подключенного к сети переменного тока.
Возьмите пробник за щуп (ОП-2э переключите в режим "" Н"" ) и проведите пробником вдоль проводника от места его подключения к сети. В месте обрыва светодиод погаснет (зуммер перестанет звонить).
4.11 Замена батареек.

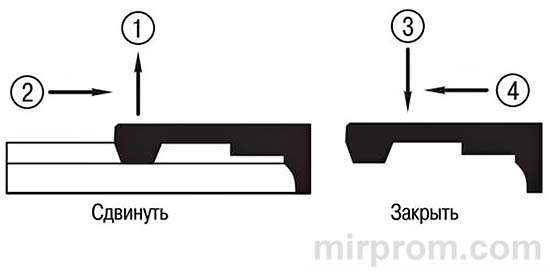

Рисунок 3.
4.11.1 Пробник ОП-1:
- открутите против часовой стрелки и снимите торцевой винт, удалите пружину и металлическую заглушку;
- отогните проволочку, удерживающую батарейки.Установите батарейки отрицательным полюсом внутрь;
- установите в исходное положение заглушку, пружину, торцевой винт.
4.11.2 Пробник ОП-2э:
- аккуратно оттяните клипсу немного вверх (рисунок 3, позиция 1), сдвиньте клипсу с пробника (позиция 2);
- установите батарейки в соответствии с обозначенной полярностью;
- установите клипсу в исходное положение (позиции 3,4) до щелчка.
5 Условия транспортирования и хранения
5.1 Транспортирование пробников в упаковке изготовителя допускается любым видом крытого транспорта, обеспечивающим предохранение пробников от механических повреждений, загрязнения и попадания влаги.
5.2 Хранение пробников осуществляется в упаковке изготовителя в помещениях с естественной вентиляцией при температуре окружающего воздуха от -45 до +50 °C и относительной влажности 60-80%.
6 Гарантийные обязательства
6.1 Гарантийный срок эксплуатации пробников - 1 год со дня продажи при условии соблюдения потребителем правил эксплуатации, транспортирования и хранения. Гарантийный срок на элементы питания не распространяется.
6.2 В период гарантийных обязательств обращаться по адресу:
«ИЭК РОССИЯ» 117545, Москва, 1-й Дорожный проезд, д. 4, строение 1 Тел.: 788-8845, 788-8846 Факс: 788-8847 www.iek.ru
