Прожектор ЭРА светодиодный с датчиком движения. Инструкция
Уважаемый покупатель!
Благодарим Вас за покупку продукции торговой марки ЭРА и доверие к нашей компании.
Данный документ распространяется на компоненты систем светодиодного освещения и подсветки - светодиодные прожекторы ЭРА, оснащенные датчиком движения (модели LPR-10-2700К-P1-SEN, LPR-20-2700К-P1-SEN, LPR-30-2700К-P1-SEN, LPR-50-2700К-P1-SEN, LPR-10-4000К-P1-SEN, LPR-20-4000К-P1-SEN, LPR-30-4000К-P1-SEN, LPR-50-4000К-P1-SEN) и разработан специально для руководства по монтажу, подключению и эксплуатации.

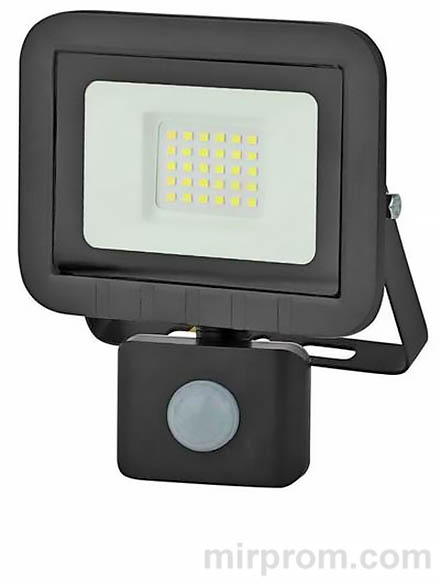

Изделие представляет из себя светодиодный прожектор, совмещенный с датчиком движения. Светодиодный прожектор спроектирован для внутреннего или наружного освещения заливающим светом. Прожектор позволяет обеспечить мощный световой поток для подсветки различных объектов и необходимое количество света для общего освещения.
Датчик движения, являющийся составной частью изделия, обеспечивает автоматическое включение прожектора при наличии движения в области чувствительности сенсора. Благодаря этому, а также наличию регулировки времени задержки выключения и настройки чувствительности к внешней освещенности, обеспечивается экономия не только Вашего времени, но и Ваших денег, за счет разумной экономии электроэнергии.
❗👉➨ Внимательно изучите данное руководство перед использованием изделия и сохраните его до конца эксплуатации.
Информация о видах опасных воздействий
Изделие не содержит опасных и вредных для здоровья человека веществ, которые могут выделяться в процессе эксплуатации в течение срока службы изделия при соблюдении правил его эксплуатации.
❗👉➨ Внимание!
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ 220В ОПАСНО ДЛЯ ЖИЗНИ!
.
1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические характеристики светодиодных прожекторов ЭРА с датчиками движения приведены в таблице 1.
|
LPR-10-2700К-P1-SEN |
LPR-20-2700К-P1-SEN |
LPR-30-2700К-P1-SEN |
LPR-50-2700К-P1-SEN |
LPR-10-4000К-P1-SEN |
LPR-20-4000К-P1-SEN |
LPR-30-4000К-P1-SEN |
LPR-50-4000К-P1-SEN |
|
| Напряжение питания (переменное), В | 170-260 | |||||||
| Частота, Гц | 50/60 | |||||||
| Потребляемая мощность, Вт | 10 | 20 | 30 | 50 | 10 | 20 | 30 | 50 |
| Световой поток, Лм | 900 | 1700 | 2300 | 4000 | 900 | 1700 | 2300 | 4000 |
| Цветовая температура, К | 2700 | 4000 | ||||||
| Индекс цветопередачи (Ra), не менее | 80 | |||||||
| Коэффициент мощности, не менее | 0,95 | |||||||
| Степень защиты оболочки прожектора | IP65 | |||||||
| Степень защиты оболочки датчика движ. | IP54 | |||||||
| Степень защиты клеммной коробки | IP54 | |||||||
| Класс энергетической эффективности | A | |||||||
| Угол охвата зоны чувствительности сенсора датчика движения, градус | 120 | 180 | 120 | 180 | ||||
| Высота места установки прожектора с датчиком движения, м | 1,8 - 2,5 | |||||||
| Регулировка чувствительности к времени суток «день-ночь» | Есть | |||||||
| Диапазон регулировки чувствительности к времени суток «день-ночь» (к внешней освещенности), Лк | 3 - 2000 | |||||||
| Регулировка временного интервала освещ. | Есть | |||||||
| Минимальный временной интервал освещения, с | 10 ± 3 | |||||||
| Максимальный временной интервал освещения, мин | 8 ± 2 | |||||||
| Регулировка чувствительности датчика движения (радиуса зоны чувствительности) | Нет | Есть | Нет | Есть | ||||
| Радиус зоны чувствительности*, м | 15 | 5 - 15 | 15 | 5 - 15 | ||||
| Срок службы, часов | 35 000 | |||||||
| Температура эксплуатации | от минус 400 С до плюс 600 С градусов Цельсия | |||||||
| Способ подключения к сети питания | клеммник на 3 клеммы (фаза, нейтраль, заземление) | |||||||
| Размеры прожектора, ДхШхВ, (без кронштейна крепления), мм | 130х220х43 | 160х287х57 | 160х287х57 | 216,5х330х71 | 130х220х43 | 160х287х57 | 160х287х57 | 216,5х330х71 |
| Масса, г | 460 | 630 | 780 | 1040 | 460 | 630 | 780 | 1040 |
* - Радиус зоны чувствительности указан для температуры окружающей среды < 24 градуса Цельсия. При монтаже изделия и настройке регулировок датчика движения необходимо помнить, что этот параметр зависит от температуры: при увеличении температуры он уменьшается, при уменьшении температуры – увеличивается.
2. КОМЛЕКТНОСТЬ
В комплект поставки входят:
- светодиодный прожектор, шт. 1
- датчик движения (совмещен с прожектором), шт. 1
- клеммник в герметичной коробке, шт. 1
- руководство по эксплуатации (Паспорт), экз. 1
- набор крепёжных элементов, комплект 1
- упаковка, комплект 1
3. УСТАНОВКА И ПОДКЛЮЧЕНИЕ
3.1. Требования безопасности
3.2.1. Монтаж изделия необходимо производить строго при отключенном питании.
3.2.2. Для подключения изделия рекомендуется использовать провода с сечением жил не менее 1мм2.
3.2. Краткое описание изделия
3.2.1. Изделие состоит из прожектора и датчика движения, закрепленного на прожекторе с помощью поворотной штанги.
3.2.2. Прожектор оснащен П-образным кронштейном, с возможностью регулировки угла наклона. В комплект поставки прожектора включен набор крепежных элементов.
3.2.3. Датчик движения поставляется подключенным к прожектору и не требует дополнительных подключений. Датчик движения предоставляет широкие возможности регулирования угла: помимо вращения влево/вправо (за счет поворотной штанги) датчик движения может вращаться вверх/вниз.
3.2.4. Датчик движения имеет следующие регулировки:
- регулировка чувствительность к времени суток «день-ночь»;
- регулировка временного интервала освещения;
- регулировка чувствительности датчика движения - радиуса зоны чувствительности (у моделей с мощностью прожектора > 10Вт).
3.2.5. Для подключения изделия необходимо подключить клеммник, находящийся в герметичной коробке, к питающим проводам.
3.3. Начальные установки регулировок.
Перед подключением изделия необходимо выставить регулировки датчика в следующие положения:
- чувствительность к времени суток «день-ночь» (чувствительность к внешней освещенности) необходимо выставить – на максимум (
),
- временной интервал освещения - на минимум («-»),
- чувствительность датчика движения (радиус зоны чувствительности) – на максимум («+») (см. рис.1).
Все это необходимо для того, чтобы во время монтажа (установки) изделия было возможно включение датчика (следовательно и прожектора) при любом освещении с максимумом чувствительности, и чтобы временной интервал освещения был минимален.

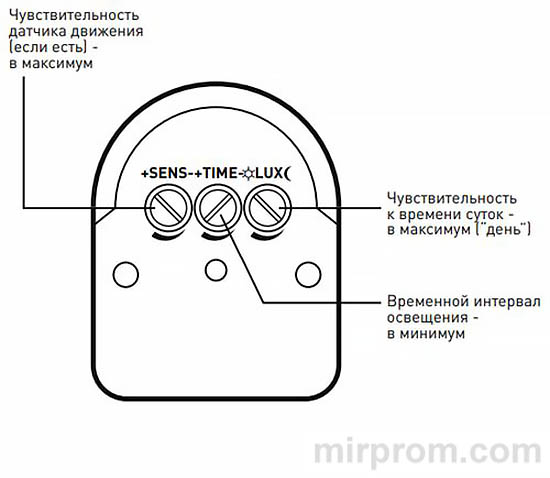

Рис.1. Начальные установки регулировок
3.4. Место и высота крепления LED прожектора ЭРА
Прожектор ЭРА оснащен П-образным кронштейном, с возможностью регулировки угла наклона, что позволяет установить его на различные типы поверхностей.
Для оптимальной работы датчика движения рекомендуется устанавливать изделие на высоте, в соответствии с пределами, указанными в таблице 1.
Датчик движения автоматически включает прожектор при наличии движения в области зоны чувствительности сенсора. Для включения датчика (следовательно и прожектора) при движении в нужной Вам области изделие необходимо установить таким образом, чтобы эта область попадала в зону охвата датчика в соответствии с диаграммой направленности зоны чувствительности сенсорной системы. На рис.2. показано схематическое изображение этой зоны, реальный угол охвата зоны чувствительности указан в Табл.1.

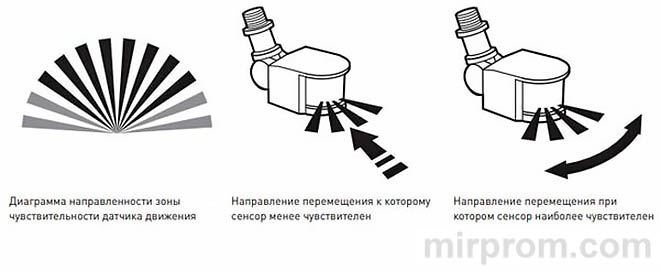

Рис.2. Диаграмма направленности зоны чувствительности.
3.5. Подключение
❗👉➨ Внимание!
Все провода во время монтажа изделия должны быть обесточены.
Подключение изделия производится через клеммник с помощью трехжильного сетевого провода (фаза, нейтраль и заземление). Перед подключением необходимо разобрать корпус коробки, в которой находится клеммник. Провод необходимо ввести в корпус коробки, обеспечив сохранность ее герметичности. Жилы проводов необходимо подключить к соответствующим контактам клеммника, ориентируясь на цвет проводов уже подключенных к клеммнику: коричневый – фаза источника питания 220В (L), синий - нейтраль источника питания 220В(N), желто-зеленый – защитное заземление (PE).
После подключения всех жил провода и проверки корректности подключения, необходимо установить клеммник на место, собрать корпус защитного короба и обеспечить с помощью герметика его герметичность в местах ввода проводов.
3.6. Настройка датчика
3.6.1. Регулировка положения датчика.
Конструкция датчика позволяет вращать его относительно места крепления, что дает возможность установить наиболее оптимальное его положение в соответствии с диаграммой направленности зоны чувствительности сенсора, см. рис.2.
3.6.2. Регулировка чувствительности к внешней освещенности.
Регулировку чувствительности к времени суток «день-ночь» (чувствительности к внешней освещенности) необходимо выставить в соответствии с Вашими потребностями. Датчик может быть настроен как на срабатывание только в темное время суток (
), так и на срабатывание при определенном уровне освещенности. Установка регулятора в положение максимум () обеспечивает срабатывание датчика при любой освещенности.
3.6.3. Регулировка временного интервала освещения.
Регулировку временного интервала освещения необходимо выставить в соответствии с необходимым Вам временем задержки перед автоматическим отключением прожектора, которое будет происходить при отсутствии движения.
3.6.4. Регулировка радиуса зоны чувствительности датчика с помощью изменения чувствительности сенсора.
Регулировку чувствительности датчика движения необходимо выставить в соответствии с необходимым Вам радиусом зоны чувствительности. Положение регулятора «-» соответствует минимальному радиусу, положение «+» - максимальному.
4. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ
Транспортировка и хранение изделия должны производиться в упаковке с соблюдением мер предохранения от механических повреждений и воздействия атмосферных осадков.
5. УТИЛИЗАЦИЯ
Изделие соответствует требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и не представляет опасности для жизни, здоровья людей и окружающей среды после окончания срока службы.
Изделие необходимо утилизировать согласно требованиям законодательства территории реализации.
6. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ
❗👉➨ Внимание! Все работы связанные с устранением возможных неисправностей изделия должны осуществляться при отключенном питании сети!
Перечень возможных неисправностей и способы их устранения приведены в таблице 2.
Таблица 2
| Изделие не работает | - проверьте наличие сетевого напряжения питания 220В - убедитесь в целостности всех соединений - проверьте правильность подключения изделия к сети питания - убедитесь, что настройки регулировок датчика движения соответствуют условиям, в которых проверяется работоспособность изделия |
| Изделие работает не корректно | - убедитесь в целостности всех соединений - проверьте правильность подключения изделия к сети питания - убедитесь в правильности настроек регулировок датчика движения - убедитесь, что уровень освещенности соответствует настроенному порогу чувствительности к внешней освещенности - убедитесь, что корпус датчика движения (особенно линза) не загрязнен |
7. СВЕДЕНИЯ ОБ ИЗДЕЛИИ
Сведения об изделии приведены в таблице 3.
Таблица 3
| Наименование изделия: | Прожектор светодиодный, электрический, общего назначения с инфракрасным датчиком движения |
| Модели изделия | LPR-10-2700К-P1-SEN, LPR-20-2700К-P1-SEN, LPR-30-2700К-P1- SEN, LPR-50-2700К-P1-SEN, LPR-10-4000К-P1-SEN, LPR-20-4000КP1-SEN, LPR-30-4000К-P1-SEN, LPR-50-4000К-P1-SEN |
| Тип изделия | Прожектор заливающего света с инфракрасным датчиком движения |
| Товарный знак | ЭРА |
| Страна изготовитель | Китай |
| Наименование изготовителя | АТЛ Бизнес (ШэньчЖэнь) КО., ЛТД” |
| Адрес изготовителя | Народная республика Китай, 518054, Шэньчжэнь, Наньшань Дистрикт, Чуанъе стрит, Нос Баоличэн Билдинг, рум 901 |
| Импортер: | Информация об импортере указана на этикетке, расположенной на индивидуальной упаковке. |
| Соответствие нормативным документам | Изделие соответствует требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 “Электромагнитная совместимость технических средств”, ГОСТ Р МЭК 60598-1-2011, ГОСТ Р МЭК 60598-2-5-99, ГОСТ Р 51318.15-99 |
8. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийный срок эксплуатации изделия составляет 24 месяца со дня продажи, при соблюдении условий эксплуатации, изложенных в данном руководстве.
Устройство не подлежит гарантийному обслуживанию в случае:
- предъявления товара с незаполненным (неправильно заполненным) гарантийным талоном;
- наличия механических повреждений или следов вскрытия корпуса, кабеля;
- нарушения условий эксплуатации изложенных в данном руководстве;
❗👉➨ Замена вышедшей из строя электротехнической продукции осуществляется в точке продажи при наличии кассового чека и корректно заполненного гарантийного талона.
