Технические характеристики и точность контроля температуры
Функциональные возможности для комфорта и экономии
Скажу прямо: точность — основа доверия к термостату. Пульты HL10 и HL10L от Тепломаш обеспечивают контроль температуры с шагом 0,5°С в диапазоне 5–35°С. Этого достаточно для комфортного микроклимата в офисе, цехе или жилом помещении. LCD-дисплей с подсветкой отображает текущую и заданную температуру, скорость вентилятора, режим нагрева и статус клапана — всё на одном экране. Удобно, когда не нужно гадать, что происходит.
| Параметр | Значение |
|---|---|
| Датчик температуры | NTC-термистор |
| Шаг регулировки | ±0,5°С (1°F) |
| Диапазон установки | +5…+35°С |
| Отображение | 0…+40°С |
| Рабочая температура | -20…+45°С |
| Влажность | 5–95% RH (без конденсата) |
| Питание | AC 85–260 В, 50/60 Гц |
| Нагрузка выходов | 5 А (активная), суммарно ≤9 А |
| Размеры | 114,5×85,5×31 мм |
| Защита корпуса | IP30 |
Кстати, память ЭСППЗУ сохраняет настройки даже после отключения питания. Выключили свет — включили, а режим остался прежним. Практика показывает: такие мелочи экономят время и нервы.
Различия HL10 и HL10L: какой пульт выбрать
Особенности выносного датчика для влажных помещений
Обе модели управляют завесами и тепловентиляторами серий TW и MW. Но есть ключевое отличие. В HL10 датчик температуры встроен в корпус пульта — подходит для сухих помещений с равномерным прогревом. В HL10L датчик вынесен на кабеле длиной 10 метров (по заказу — длиннее). Это позволяет разместить сам пульт в удобном месте, а сенсор — там, где нужно точно измерять температуру: у входа, в зоне сквозняка или во влажном помещении.
Если честно, выбор зависит от задачи. Для офиса или магазина хватит HL10. Для автомойки, бассейна или склада с перепадами температур — берите HL10L. Имеет смысл, правда?

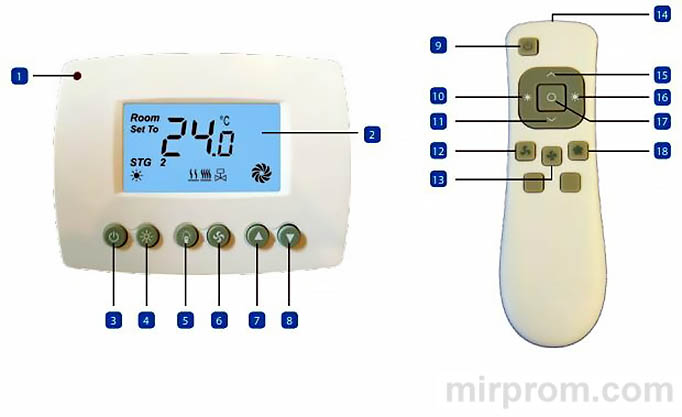

Рис. 1. Внешний вид пульта HL10: дисплей, кнопки управления и ИК-сенсор
Управление: настройка температуры и режимов нагрева
Регулировка целевой температуры
→ Нажмите кнопку 【ВКЛ】для активации пульта
→ Используйте кнопки ⬆️⬇️ для изменения заданной температуры с шагом 0,5°С
→ Значение сохраняется автоматически через 3 секунды после последнего нажатия
Просто и логично. Не нужно лезть в глубокое меню — всё на поверхности. Скажу прямо: такой интерфейс оценят и монтажники, и пользователи.
Регулировка скорости вентилятора и энергоэффективность
Кнопка 【СКОРОСТЬ】циклически переключает три режима:
☀️ Высокая — для быстрого прогрева
❄️ Средняя — баланс комфорта и шума
💧 Низкая — тихий режим для поддержания температуры
⚡ Режим энергосбережения (параметр 04) автоматически снижает скорость с высокой/средней на низкую, когда достигнута заданная температура. Экономия электроэнергии без потери комфорта. Что имеем: меньше счетов за свет.
| Режим | Когда использовать | Эффект |
|---|---|---|
| ☀️ Высокая | Быстрый нагрев, холодное помещение | Максимальная производительность |
| ❄️ Средняя | Поддержание температуры, офис | Баланс шума и эффективности |
| 💧 Низкая | Ночной режим, энергосбережение | Минимальное энергопотребление |
Выбор ступеней нагрева
Кнопка 【НАГРЕВ】переключает режимы:
➕ STG 1 — первая ступень (клапан или ТЭН 1)
➕➕ STG 2 — обе ступени (максимальный нагрев)
⭕ Без нагрева — только вентиляция
Нагрев активируется, если заданная температура выше текущей на 0,5°С и более. Индикация ⚡/🔥 на дисплее подтверждает работу ступеней. Всё прозрачно.
Монтаж пульта: пошаговая инструкция подключения
Установка на стену и разборка корпуса
→ Вставьте плоскую отвёртку 3,5 мм в нижние замки корпуса
→ Аккуратно разделите переднюю и заднюю панели
→ Закрепите заднюю часть двумя винтами на стене (высота ~1,5 м от пола)

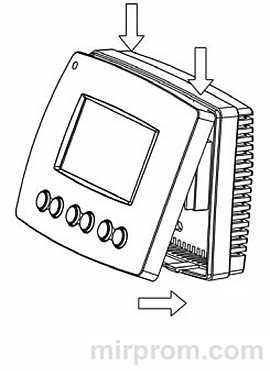

Рис. 2. Демонтаж передней панели для доступа к клеммам
Рис. 3. Фиксация основания пульта на монтажной поверхности
Схема подключения к электрическим и водяным нагревателям
Подключите провода к клеммной колодке согласно типу нагревателя:
| Клемма | Электрический нагрев | Водяной нагрев |
|---|---|---|
| L / N | Питание 220 В | Питание 220 В |
| Hi / Me / Lo | Скорости вентилятора | Скорости вентилятора |
| H1 | Первая ступень ТЭН | Клапан теплоносителя |
| H2 | Вторая ступень ТЭН | Не используется |
| P | Не используется | Насос (вкл. при работе) |
| T1 / T2 | — | Выносной датчик (для HL10L) |

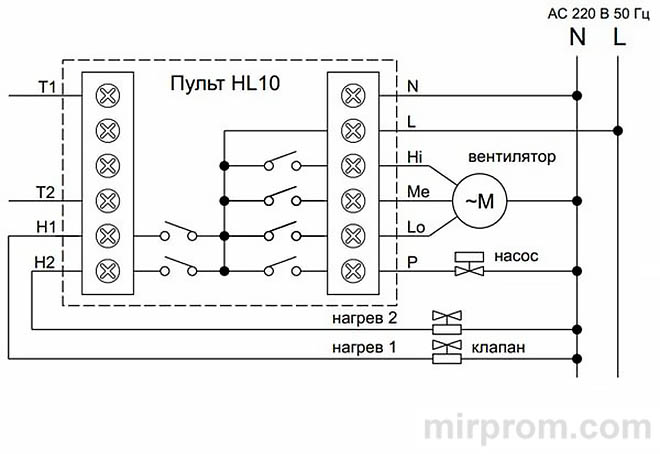

Рис. 4. Распиновка клеммной колодки для разных типов нагревателей
→ Совместите верхние фиксаторы панелей
→ Защёлкните нижнюю часть до щелчка
→ Проверьте надёжность соединений
⚠️ Важно: избегайте установки рядом с источниками тепла, под прямым солнцем или в зонах конденсата (кроме HL10L с выносным датчиком). Циркуляция воздуха вокруг пульта должна быть свободной — иначе показания температуры будут неточными. По факту, место монтажа влияет на точность не меньше, чем сам прибор.
Защитные функции: от замерзания до блокировки кнопок
Антизамерзание: защита помещений в холодный период
Параметр 01 включает автоматический режим при падении температуры ниже -20°С: запускается низкая скорость вентилятора и первая ступень нагрева. На дисплее появляется символ ❄️. Когда температура поднимется до -15°С, система вернётся к предыдущим настройкам. Это спасает трубы и оборудование в неотапливаемых складах или дачах. Серьёзная функция для сурового климата.
Блокировка кнопок: защита от случайных изменений
Параметр 02 блокирует кнопки пульта через 30 секунд после активации. На экране появляется 🔒. Дистанционный ИК-пульт при этом продолжает работать — удобно для администраторов. Чтобы разблокировать: удерживайте 【СКОРОСТЬ】6 секунд до исчезновения 🔒, затем отключите параметр в меню. Есть нюансы, но один раз настроил — и забыл.
Отключение вентилятора по термостату
Параметр 03 (для тепловентиляторов) полностью отключает вентилятор и нагрев при достижении заданной температуры. При охлаждении ниже уставки — система включается снова. Экономия ресурса оборудования и электроэнергии. Впрочем, если нужен постоянный воздухообмен — оставьте параметр выключенным.
Коды ошибок и диагностика неисправностей
Расшифровка сообщений на дисплее
| Код | Причина | Действие |
|---|---|---|
| Е1 | Неисправен датчик температуры | Проверить подключение, заменить датчик |
| ЕЕ | Ошибка памяти ЭСППЗУ | Перезагрузить пульт, при повторении — сервис |
| HI | Температура > +40°С | Проверить помещение, устранить перегрев |
| LO | Температура 0°С | Включить антизамерзание, проверить утечки |
Если пульт не реагирует: проверьте питание, батарейки в ИК-пульте (2×AAA), угол наведения ИК-передатчика. Дистанционное управление работает на расстоянии до 8 метров при прямой видимости. Кстати, функции переключения °C/°F и настройки параметров доступны только с основного пульта — это защита от случайных изменений.
