Пульт кондиционера Oasis Comfort CL/EL-series Инструкция Инструкция

Пульт для кондиционеров Oasis Comfort CL/EL-series разработан специально для комфортного и оперативного управления сплит системами бытового и офисного типа «making Oasis everywhere». Перед использованием уточните совместимость данного пульта с вашей моделью кондиционера в соответствии с инструкцией или сравните его с предыдущим пультом. Не требует специальной настройки. Некоторые кнопки могут иметь отличные названия от тех, которые присутствуют на предыдущем пульте, поставляемом в комплекте с кондиционером. Максимальная дальность связи составляет 8 метров.
Другие названия модели: TCL GYKQ-52E (ESC-RC-118)

Пульт ДУ сплит-системы Oasis Comfort CL/EL «making Oasis everywhere». Инструкция по эксплуатации

Совместимость

Пульт дистанционного управления подходит для:

Сплит-системы Oasis Comfort «making oasis everywhere» серии CL «making oasis everywhere» (Экономичный режим (ECO) )

Oasis CL-7
Oasis CL-9
Oasis CL-12
Oasis CL-18
Oasis CL-24
Oasis CL-28

Сплит-системы Oasis Inverter «making oasis everywhere» серии EL

Oasis EL-9
Oasis EL-12
Oasis EL-18

Сплит-системы Oasis Breeze «making oasis everywhere» серии BL (Воздушный фильтр «NanoAG» с ионами серебра)

Oasis BL-7
Oasis BL-9
Oasis BL-12
Oasis BL-18
Oasis BL-24

.

Меры предосторожности

Пульт дистанционного управления - не игрушка. Не разрешайте детям играть с ним и не играйте с ним сами.

Для использования пульта дистанционного управления, при нажатии на кнопки, направляйте его излучатель сигнала на внутренний блок кондиционера. Внутренний блок подтверждает получение сигнала, посланного с пульта дистанционного управления коротким звуковым сигналом.

Сигналы могут быть получены на расстоянии до 8 метров по прямой линии от внутреннего блока под углом в 45° слева и справа от него. Между пультом и блоком не должно быть предметов, мешающих прохождению сигнала.

Пульт управления должен находиться на расстоянии не менее 1 м метра от телевизионной и радио аппаратуры.

Не роняйте пульт дистанционного управления и не подвергайте его сильным ударам. Не подвергайте пульт дистанционного управления воздействию прямых солнечных лучей, не оставляйте рядом с источниками тепла, следите за тем, чтобы он не попал в воду, и не оставляйте его в местах с высокой влажностью.

Не пользуйтесь острыми предметами для нажатия на кнопки, так как это может привести к повреждению пульта дистанционного управления. Запрещается протирать пульт дистанционного управления бензином, растворителем, салфетками с химической пропиткой и т.п.

Если пульт дистанционного управления не работает должным образом, извлеките элементы питания (батарейки), и подождав 30 секунд, вставьте их в него обратно. Если работоспособность не восстановилась, замените элемент питания.

❗👉➨ Извлекайте элементы питания (батарейки) из пульта дистанционного управления, им не пользуетесь в течение длительного периода времени.

❗👉➨ Внимание! Производитель оставляет за собой право без предварительного уведомления покупателя вносить изменения в конструкцию, комплектацию или технологию изготовления пульта дистанционного управления.

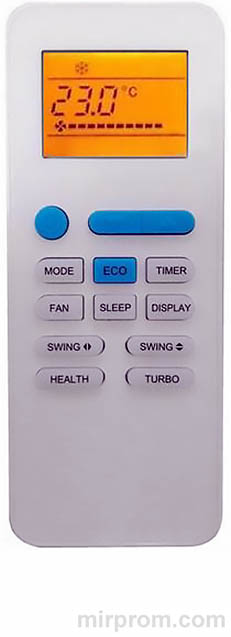

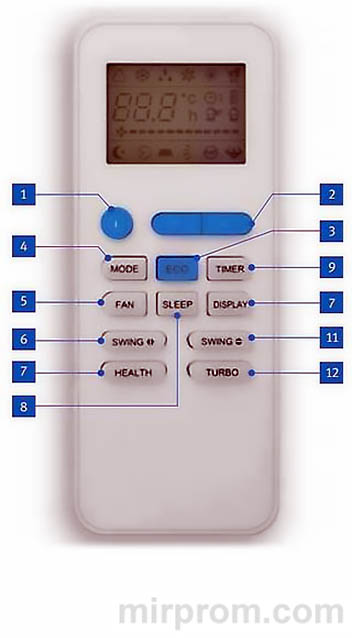

Обозначения элементов пульта дистанционного управления и их функции

Представленное изображение относится к стандартному пульту дистанционного управления, на нем изображены все функциональные кнопки. Они могут слегка отличаться от функциональных кнопок Вашего пульта дистанционного управления (в зависимости от модели).

1. Кнопка "" ON/OFF"" . При нажатии этой кнопки кондиционер включается. При повторном нажатии кнопки кондиционер отключается. 2. Кнопки "" SET"" . Кнопки увеличения/уменьшения температуры. Диапазон регулировки температур. В режиме AUTO функция регулировки температуры отсутствует.
3. Кнопка «ECO». Кнопка включения экономичного режима, который позволяет поддерживать заданную температуру в помещении с меньшими затратами электроэнергии. При охлаждении кнопка "" ECO"" увеличивает установленную температуру на 2 градуса, а при обогреве - уменьшае на 2 градуса.
4. Кнопка "" MODE"" . При нажатии этой кнопки выбирается режим работы в следующей последовательности AUTO (режим авто) - COOL (охлаждение) - DRY (осушение) - HEAT (обогрев) - FAN (вентиляция).
5. Кнопка "" FAN"" . При нажатии этой кнопки можно отрегулировать скорость вращения вентилятора.
6. Кнопка "" SWING (горизонтальная)"" . Кнопка предназначена для регулирования положения горизонтальных жалюзи.
7. Кнопка «HEALTH» - не активна.
8. Кнопка "" SLEEP"" . Кнопка предназначена для установки или отмены ночного режима работы
9. Кнопка "" TIMER"" . Функция предназначена для программирования работы сплит-системы. Можно установить диапазон рабочего времени от 0,5 до 24 часов.
10. Кнопка "" DISPLAY"" . При нажатии данной кнопки включается и отключается подсветка.
11. Кнопка "" SWING (вертикальная)"" . Кнопка предназначена для регулирования положения вертикальных жалюзи.
12. Кнопка "" TURBO"" . Данная функция позволяет сплит-системе работать в интенсивном режиме, достигая максимально возможных температур охлаждения или обогрева за короткий промежуток времени.

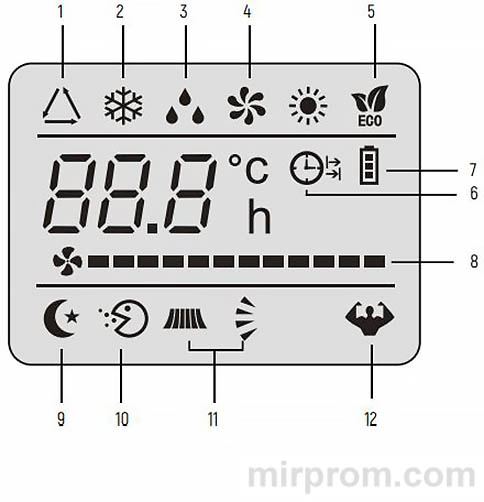

Индикаторы дисплея пульта дистанционного управления Oasis Comfort CL/EL

1. Индикатор автоматического режима
2. Иникатор режима охлажения
3. Индикатор режима осушения
4. Индикатор режима вентиляция
5. Индикатор экономичного режима
6. Индикатор выключения/выключения таймера
7. Индикатор батареи питания
8. Индикатор скоростей вращеня вентилятора
9. Индикатор режима сон
10. Индикатор режима здоровья
11. Индикаторы вращения заслонок
12. Индикатор режима турбо

Подготовка к работе

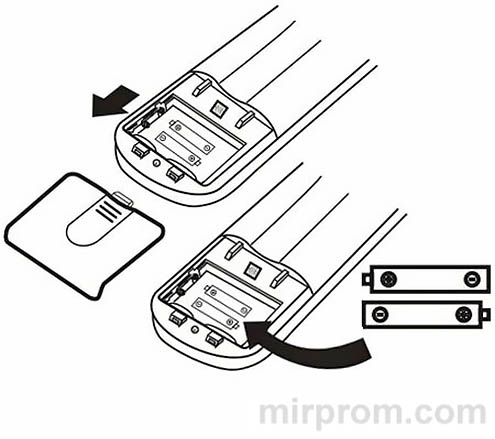

Установка / замена батареек

Снимите крышку с батарейного отсека, сдвинув ее в направлении, указанном стрелкой.

Вставьте новые батарейки так, чтобы (+) и (-) батарейки были расположены верно.

Закройте батарейный отсек крышкой, сдвинув ее на прежнее место.

❗👉➨ Примечание

Замените батарейки, если ЖК дисплей пульта ДУ не светится или когда пульт ДУ не может быть использован для изменения настроек кондиционера.

Используйте новые батарейки типа LRO 3 AAA на 1.5 В. (мизинчиковые).

Не используйте аккумуляторные батарейки.

Использованные батарейки должны утилизироваться с нормами страны использования. • Если вы не используете пульт ДУ более месяца, извлеките батарейки.

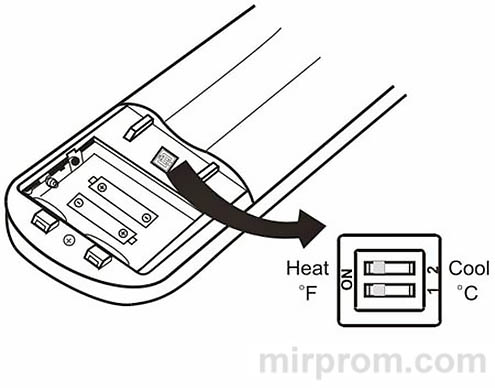

Переключение единиц измерения градусы Цельсия °С/ градусы Фаренгейта °F

При первичной установке или смене батареек ПДУ обратите Внимание на двухрядный переключатель, расположенный под задней крышкой.

Положения двухярядного переключателя	Значение
C	Дисплей настроен на шкалу Цельсия
F	Дисплей настроен на шкалу Фаренгейта
Cool (Холод)	Пульт настроен на режим охлаждения
Heat (Тепло)	Пульт настроен на режим обогрева

❗👉➨ Внимание: После настройки положения переключателя батарейки следует вынуть и вновь совершить описанные выше действия.

Режим работы охлаждение / обогрев

При первичной установке или смене батареек следует настроить ПДУ. Это очень просто: как только установка батареек окончена, символы (охлаждение) и (обогрев) начнут мигать.

При нажатии любой кнопки во время появления на экране иконки режима охлаждения, ПДУ настраивается на режим «только охлаждения».

При нажатии любой кнопки во время появления на экране иконки режима обогрева, ПДУ настраивается на режим обогрева.

❗👉➨ Внимание:

Направляйте ПДУ на кондиционер!

Между ПДУ и приемником сигнала кондиционера не быть никаких лишних предметов.

Не оставляйте ПДУ под прямыми солнечными лучами.

Храните ПДУ на расстоянии не менее 1 м. от телевизора и других электроприборов.

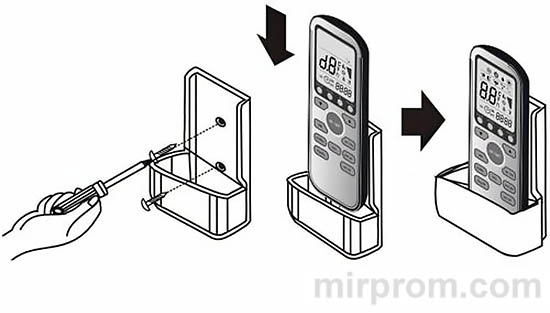

Рекомендации по размещению и использованию ПДУ

Пульт ДУ может быть размещен на специальной настенной подставке

❗👉➨ Внимание:

Направляйте ПДУ на кондиционер!

Между ПДУ и приемником сигнала кондиционера не быть никаких лишних предметов.

Не оставляйте ПДУ под прямыми солнечными лучами.

Храните ПДУ на расстоянии не менее 1 м. от телевизора и других электроприборов.

РЕЖИМЫ РАБОТЫ

Контроль направления воздушного потока

❗👉➨ Внимание:

Направляйте ПДУ на кондиционер!

Между ПДУ и приемником сигнала кондиционера не быть никаких лишних предметов.

Не оставляйте ПДУ под прямыми солнечными лучами.

Храните ПДУ на расстоянии не менее 1 м. от телевизора и других электроприборов.

Выходящий воздушный поток равномерно распределяется по помещению. Можно выбрать оптимальное направление воздушного потока.

Кнопка SWING ⇅ вверх-вниз для равномерного распределения воздуха в помещении. Кнопка SWING ⇄ - направление потока воздуха осуществляется справа налево.

- В режиме охлаждения расположите заслонки горизонтально;
- В режиме обогрева разверните заслонки вниз, так как теплый воздух поднимается вверх.

Положение дефлекторов, находящихся под заслонками можно настроить вручную. С помощью дефлекторов воздух можно направить влево или вправо.

❗👉➨ Изменение положение дефлекторов вручную производить только при выключенном приборе!

❗👉➨ Примечание:
Горизонтальный авто-свинг (слева направо)- опция «4D Air flow». Данная опция предназначена для определенных моделей.

❗👉➨ ОСТОРОЖНО!
Никогда не пытайтесь настроить вручную положение заслонок, поскольку это может привести к повреждению сложного и хрупкого механизма!

❗👉➨ ОПАСНО!
Не вставляйте пальцы, или какие-либо предметы в воздуховыпускное отверстие! Лопасти вентилятора, вращающиеся на большой скорости, могут привести к травме!

Режим охлаждения

Функция охлаждения позволяет кондиционеру охлаждать комнату и, в то же время, уменьшает влажность воздуха.

Чтобы активировать функцию охлаждения (COOL), нажмите кнопку «MODE» до появления на экране символа (COOL).

Режим охлаждения активируется нажатием кнопок со стрелками и установке с их помощью температуры более низкой, чем в помещении.

Для более успешной работы кондиционера, настройте температуру «△ ▽», скорость «FAN», направление воздушного потока «SWING» нажатием соответствующих кнопок.

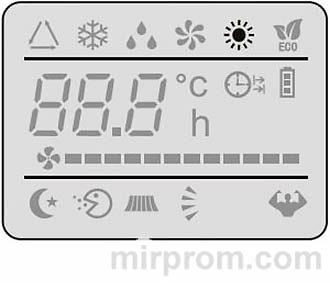

Режим обогрева

Функция обогрева позволяет кондиционеру нагревать воздух.

Чтобы активировать функцию обогрева (HEAT) нажмите кнопку «MODE» до появления на экране символа (HEAT).

Режим обогрева активируется нажатием кнопок со стрелками и установке с их помощью температуры более высокий, чем в помещении.

Для более успешной работы кондиционера, настройте температуру «△ ▽», скорость «FAN», направление воздушного потока «SWING» нажатием соответствующих кнопок.

❗👉➨ Данное устройство оборудовано функцией «Hot Start». При включении этой функции запуск осуществляется медленно, и после несколько секунд начинает нагнетать теплый воздух.

❗👉➨ В режиме нагрева может автоматически включиться режим размораживания для снятия льда с испарителя. Эта процедура может длиться 2-10 минут, вентиляторы останавливаются. После размораживания, кондиционер автоматически возвращается в режим нагрева.

......

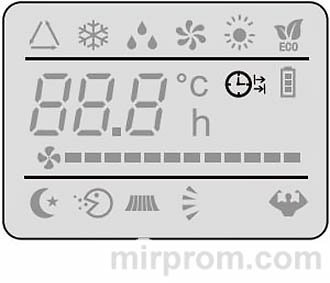

Режим таймера

Таймер включен

Используется для автоматического включения кондиционера.

Запрограммировать время включения можно только при выключенном приборе.

Нажмите кнопку «TIMER» (Таймер), установите нужную температуру нажатием кнопок со стрелками, снова нажмите кнопку «TIMER», задайте требуемое время с помощью кнопок со стрелками.

Нажимайте кнопки со стрелками до тех пор, пока на экране не появится значение временного промежутка, соответствующего времени от момента установки таймера до желаемого момента начала работы кондиционера.

❗👉➨ ВАЖНО!
До установки желаемого времени включения прибора, настройте желаемый режим включения с помощью кнопки «MODE» (режим) и скорость вентилятора с помощью кнопки «FAN» (вентилятор)
Выключите кондиционер (с помощью кнопки «ON/OFF»)

❗👉➨ Примечание: чтобы отменить установленную функцию, нужно еще раз нажать кнопку «TIMER».

❗👉➨ Примечание: при отключении электроэнергии требуется заново установить таймер.

Таймер выключен

Используется для автоматического выключения кондиционера.

Запрограммировать время выключения можно только при включенном приборе.

Нажмите кнопку «TIMER» (Таймер), задайте требуемое время с помощью кнопок со стрелками.

Нажимайте кнопки со стрелками до тех пор, пока на экране не появится значение временного промежутка, соответствующего времени от момента установки таймера до желаемого момента завершения работы кондиционера.

❗👉➨ Примечание: чтобы отменить установленную функцию, нужно еще раз нажать кнопку «TIMER».

❗👉➨ Примечание: при отключении электроэнергии требуется заново установить таймер.

❗👉➨ Примечание: Когда время установлено верно, функция таймера может быть задана с шагом в полчаса.

.......

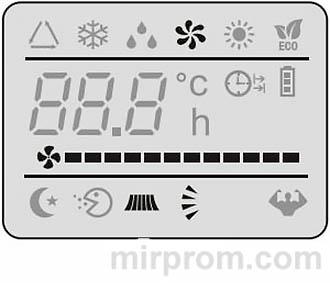

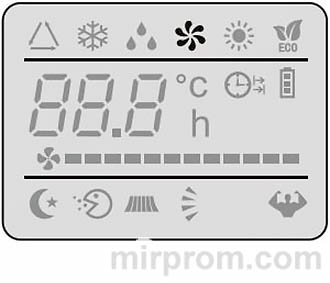

Режим вентилятора

При работе в режиме вентилятора кондиционер просто вентилирует помещение.

Для установки режима вентилятора «FAN», нажмите кнопку «MODE» (режим) до появления на дисплее значка .

При нажатии кнопки «FAN» скорость вращения вентилятора меняется в такой последовательности: низкая/средняя/высокая/автоматическая.

В памяти кондиционера сохраняться скорость, которая была установлена в предыдущих режимах работы.

В автоматическом режиме кондиционер самостоятельно выбирает скорость вращения вентилятора и режим работы (охлаждение или обогрева).

Режим осушения

С помощью этой функции понижается влажность воздуха и создаются более комфортные условия.

Для установки режима осушения, нажмите кнопку «MODE» (режим) до появления на экране символа (DRY). Функция автоматически изменяет циклы охлаждения и вентиляции.

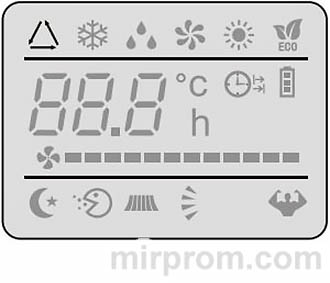

Режим FEEL - автоматический режим

Автоматический режим.

Для включения автоматического режима работы, нажмите кнопку «MODE» до появления на дисплее символа .

В данном режиме скорость вентилятора и температура задается автоматически, в соответствии с температурой помещения (анализ воздуха осуществляется датчиком, расположенном во внутреннем блоке) для создания наиболее комфортный условий.

t среды	Режим работы кондиционера	Автоматическая t
‹ 20°С	Обогрев (для кондиционеров, оснащенных теплонасосами), вентилятор, (при отсутствии режима обогрев)	23°С
20°С ~ 26°С	Осушение	18°С
› 26°С	Охлаждение	23°С

Для оптимизации работы кондиционера, настройте температуру (+/- 2°С), скорость «FAN» , направление воздушного потока «SWING» нажимая указанные кнопки.

........

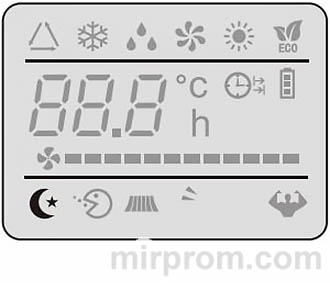

Режим сна

Для активации режима сна, нажмите кнопку «SLEEP» на ПДУ до появления на дисплее символа .

Функция «режима сна» автоматически настраивает температуру в помещении для создания комфортных условий для сна. В режиме охлаждения или осушения, установленная температура будет автоматически подниматься на 1°С каждые 60 минут. Всего температура поднимается на 2°С за 2 часа.

После 10 часов работы в режиме сна, кондиционер автоматически отключается.
