Пульт кондиционера Oasis VK/VN-series Инструкция

Пульт для кондиционеров «making Oasis everywhere» напольно-потолочного типа VN-series и кассетного типа VK-series разработан специально для комфортного и оперативного управления сплит системами полупромышленного типа Оазис. Перед использованием уточните совместимость данного пульта с вашей моделью в соответствии с инструкцией или сравните его с предыдущим пультом. Не требует специальной настройки. Некоторые кнопки могут иметь отличные названия от тех, которые присутствуют на предыдущем пульте, поставляемом в комплекте с кондиционером. Максимальная дальность связи составляет 8 метров.
Другие названия модели: AUX YKR-P/001E, AUX YK-P004E, Centek YKR-P/002E, Daihatsu YKR-P/002E, Denko YKR-P/002E, Energolux YKR-P/002E, Hyundai YKR-P/002E, IGC YKR-P/002E, Monroe YKR-P/002E, Rovex YKR-P/002E, Smart Way YKROP/002E, Timberk YKR-P/002E, Vertex YKR-P/002E, Бирюса YKR-P/002E, QUATTROCLIMA QA-RG, YK-P/004E, KF-71LW/N, WECO 14570

Пульт ДУ сплит-системы «making Oasis everywhere» напольно-потолочного типа VN-series и кассетного типа VK-series. Инструкция по эксплуатации

Совместимость

Пульт дистанционного управления подходит для:

Полупромышленные сплит-системы кассетного типа Oasis VK-series

Кассетные сплит-системы предназначены для обеспечения комфортного климата в офисных помещениях, торговых центрах, супермаркетах и ресторанах. Кассетные кондиционеры состоят из внешнего и внутреннего блока. Внутренний блок встраивается в подвесной потолок, наружный блок находится вне охлаждаемого помещения. Равномерное охлаждение/обогрев помещения достигаются за счет подачи воздуха сразу в четырех направлениях. Угол наклона жалюзи устанавливается с помощью пульта ДУ.

Oasis VK-18M
Oasis VK-24M
Oasis VK-36M
Oasis VK-48M
Oasis VK-60M

Полупромышленные сплит-системы напольно-потолочного типа Oasis VN-series

Напольно-потолочный тип систем кондиционирования – это хорошая альтернатива большинству других вариантов, особенно если нет возможности установить обычную сплит-систему. При такой системе специальный внутренний блок крепится на потолке или полу. Наиболее часто их используют в магазинах, павильонах, кафе. Воздушные потоки в такой системе распределяются специальными жалюзи, расположенными на блоке кондиционера. Поворот жалюзи можно регулировать и вручную. Благодаря этому распределить охлаждённый или нагретый воздух по всему помещению становится намного проще.

Oasis VN-18M
Oasis VN-24M
Oasis VN-36M
Oasis VN-48M
Oasis VN-60M

.

Меры предосторожности

Пульт дистанционного управления - не игрушка. Не разрешайте детям играть с ним и не играйте с ним сами.

Для использования пульта дистанционного управления, при нажатии на кнопки, направляйте его излучатель сигнала на внутренний блок кондиционера. Внутренний блок подтверждает получение сигнала, посланного с пульта дистанционного управления коротким звуковым сигналом.

Сигналы могут быть получены на расстоянии до 8 метров по прямой линии от внутреннего блока под углом в 45° слева и справа от него. Между пультом и блоком не должно быть предметов, мешающих прохождению сигнала.

Пульт управления должен находиться на расстоянии не менее 1 м метра от телевизионной и радио аппаратуры.

Не роняйте пульт дистанционного управления и не подвергайте его сильным ударам. Не подвергайте пульт дистанционного управления воздействию прямых солнечных лучей, не оставляйте рядом с источниками тепла, следите за тем, чтобы он не попал в воду, и не оставляйте его в местах с высокой влажностью.

Не пользуйтесь острыми предметами для нажатия на кнопки, так как это может привести к повреждению пульта дистанционного управления. Запрещается протирать пульт дистанционного управления бензином, растворителем, салфетками с химической пропиткой и т.п.

Если пульт дистанционного управления не работает должным образом, извлеките элементы питания (батарейки), и подождав 30 секунд, вставьте их в него обратно. Если работоспособность не восстановилась, замените элемент питания.

❗👉➨ Извлекайте элементы питания (батарейки) из пульта дистанционного управления, им не пользуетесь в течение длительного периода времени.

❗👉➨ Внимание! Производитель оставляет за собой право без предварительного уведомления покупателя вносить изменения в конструкцию, комплектацию или технологию изготовления пульта дистанционного управления.

Обозначения элементов пульта дистанционного управления и их функции

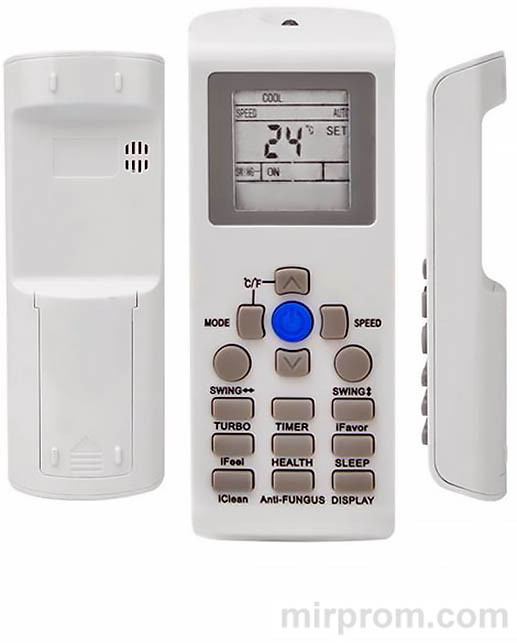

Представленное изображение относится к стандартному пульту дистанционного управления, на нем изображены все функциональные кнопки. Они могут слегка отличаться от функциональных кнопок Вашего пульта дистанционного управления (в зависимости от модели).

1. Кнопка ON-OFF включение кондиционера 2. Кнопка MODE выбор режима работы
3. Кнопка SPEED скорость вращения вентилятора
4. Кнопка «▲» увеличивает температуру
5. Кнопка «▼» уменьшает температуру
6. Кнопка SLEEP ночной режим
7. Кнопка iFAVOR позволяет вернуть настройки кондиционера
8. При включенном режиме iFEEL на дисплее отображается температура в помещении, при выключенном - установленная
9. Включение/выключение дисплея
10. Кнопка TIMER включение таймера
11. Кнопка SWING - изменение положения жалюзи
12. Режим TURBO (максимальная скорость вращения вентилятора)

..

1. ON/OFF (Кнопка включения/выключения)

Нажатие на кнопку включает кондиционер, на дисплее пульта высвечивается индикатор "" ON"" , повторное нажатие выключает кондиционер, на дисплее пульта высвечивается индикатор "" OFF"" . При включении кондиционера устанавливается предыдущие настройки работы.

2. MODE (Выбор режима)

Каждое нажатие на кнопку изменяет режим работы кондиционера в следующей последовательности:

... → AUTO (Автоматический) → Cool (Охлаждение) → (Осушение) → Heat (Обогрев) → Fan (Вентиляция) → ...

❗👉➨ В кондиционерах работающих только «на холод» режим нагрева отсутствует.

При первом включении прибор по умолчанию установлен на AUTO (Автоматический режим работы).

В автоматическом режиме кондиционер, в зависимости от температуры воздуха в помещении, автоматически выбирает режим охлаждения или обогрева, создавая комфортные условия для пользователя. Целевая температура не отображается на дисплее пульта управления и её изменение невозможно.

В режиме вентиляция, кондиционер включает только вентилятор внутреннего блока. В данном режиме кондиционер не поддерживает температуру в помещении. Целевая температура не отображается на дисплее пульта управления и её изменение невозможно.

❗👉➨ Внимание! Кондиционер не даёт притока свежего воздуха!

3. Кнопка SPEED (Скорость вентилятора)

Каждое нажатие на кнопку изменяет скорость вращения вентилятора внутреннего блока (скорость выходящего воздуха) следующим образом:

... → Автоматическая → Низкая → Средняя → Высокая → ...

На дисплее пульта высвечивается индикация соответствующей скорости вентилятора:

... - "" AUTO"" (Автоматическая) - "" LOW"" (низкая) - "" MID"" (средняя) - "" HIGH"" (высокая) - ...

Скорость вентилятора задаваемая автоматически, зависит от разницы между заданной целевой температуры и температуры окружающего воздуха.

❗👉➨ В режиме вентиляции режим автоматической скорости вентилятора не доступна.

4. Кнопка ▲ увеличения целевой температуры

Каждое нажатие на кнопку увеличивает значение целевой температуры на 1°С, в диапазоне +16 - +32°С. Заданное значение целевой температуры отображается на дисплее пульта и лицевой панели внутреннего блока.

5. Кнопка ▼ уменьшения целевой температуры

Каждое нажатие на кнопку уменьшает значение целевой температуры на 1°С, в диапазоне +16 - +32°С. Заданное значение целевой температуры отображается на дисплее пульта и лицевой панели внутреннего блока.

6. Кнопка SLEEP (Ночной режим)

Нажатие на кнопку включает ночной режим работы, на дисплее пульта высвечивается индикатор "" SLEEP"" , а дисплей на лицевой панели внутреннего блока выключается. В данном режиме вентилятор внутреннего блока вращается на низкой скорости, а поддерживаемая кондиционером температура изменяется следующим образом:

При выключения кондиционера или повторном нажатии на кнопку режим будет выключен.

7. Кнопка iFAVOR

Кнопка функции запоминания любимых настроек работы кондиционера - "" iFAVOR"" .

Нажатие на кнопку, при работе кондиционера, устанавливает предварительно заданные пользователем настройки работы, на дисплее пульта высвечивается индикатор "" iFAVOR"" . Повторное нажатие на кнопку возвращает настройки, заданные до включения данного режима.

Для задания пользовательских настроек работы необходимо, предварительно установив требуемые значения параметров, нажать и удерживать кнопку iFAVOR более 3-х секунд. Запись параметров пользовательского режима подтверждается трех-кратным миганием индикатора "" iFAVOR"" на дисплее пульта.

8. Кнопка iFEEL

Нажатие на кнопку включает режим регулирования производительности кондиционера по датчику температуры, встроенному в дистанционный пульт управления.

Дисплей пульта отображает значение комнатной температуры воздуха в месте расположения пульта совместно с индикатором "" ROOM"" .

При выключения кондиционера или повторном нажатии на кнопку режим будет выключен.

9. Кнопка DISPLAY (Дисплей)

Нажатие на кнопку выключает подсветку дисплея на лицевой панели внутреннего блоке, на дисплее пульта высвечивается индикатор "" DISPLAY"" , повторное нажатие включает подсветку дисплея на лицевой панели внутреннего блока.

10. Кнопка TIMER (Таймер)

Настройка таймера включения кондиционера (TIMER ON).

Нажатие на кнопку TIMER, при выключенном пульте дистанционного управления, включает таймер включения кондиционера, на дисплее отображается индикатор "" TIMER ON"" (ТАЙМЕР ВКЛ.) и время таймера. Диапазон установки времени от 0,5 часа (30 минут) до 24 часов.

Для настройки желаемого времени таймера включения кондиционера, нажмите кнопку ▲ (4) или ▼ (5). Каждое нажатие этих кнопок задаст увеличение или уменьшение времени на 0,5 часа (30 минут). По достижении значения таймера 10 часов, каждое нажатие этих кнопок задаст увеличение или уменьшение времени на 1 час.

Для активации таймера включения кондиционера повторно нажмите на кнопку TIMER. На дисплее пульта отобразятся настройки работы кондиционера после его включения по таймеру. При необходимости их можно изменить.

Через установленное время, кондиционер автоматически включиться с установленными настройками.

Настройка таймера выключения кондиционера (TIMER OFF).

Нажатие на кнопку TIMER, при включенном пульте дистанционного управления, включает таймер выключения кондиционера, на дисплее отображается индикатор "" TIMER OFF"" (ТАЙМЕР ВЫКЛ.) и время таймера. Диапазон установки времени от 0,5 часа (30 минут) до 24 часов.

Для настройки желаемого времени таймера включения кондиционера, нажмите кнопку ▲ (4) или ▼ (5). Каждое нажатие этих кнопок задаст увеличение или уменьшение времени на 0,5 часа (30 минут). По достижении значения таймера 10 часов, каждое нажатие этих кнопок задаст увеличение или уменьшение времени на 1 час.

Для активации таймера выключения кондиционера повторно. нажмите на кнопку TIMER. Через установленное время кондиционер автоматически выключиться.

11. Кнопка SWING ⇅ (Качание жалюзи)

Нажатие кнопки активирует качание горизонтальной жалюзи внутреннего блока, изменяющей направление выходящего воздуха по вертикали, на дисплее пульта высвечивается индикатор "" SWING ⇅"" . Дождитесь, когда жалюзи займет необходимое положение и повторно нажмите на кнопку, чтобы остановить качание.

❗👉➨ Для предотвращения образование на жалюзи конденсата, не допускайте длительного направления воздушного потока вниз в режимах охлаждение и осушение.

❗👉➨ Во избежание поломки жалюзи не регулируйте её положение вручную.

12. Кнопка TURBO (Интенсивный режим)

Нажатие на кнопку, при работе кондиционера в режимах охлаждения или обогрева, включает интенсивный режим работы кондиционера - вентилятор внутреннего блока вращается на максимальной скорости, обеспечивая максимально быстрое охлаждение или обогрев помещения, для скорейшего достижения установленной целевой температуры, на дисплее пульта высвечивается индикатор "" TURBO"" .

При переключении режима работы, при изменении скорости вращения вентилятора или повторном нажатии на кнопку TURBO режим интенсивной работы будет выключен.

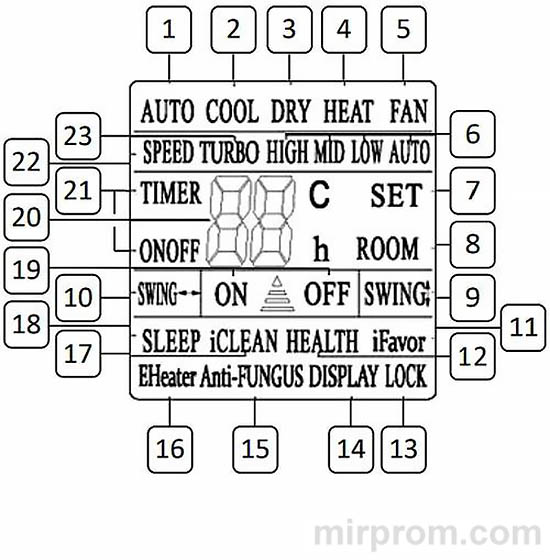

Дисплей пульта управления

1. AUTO – индикатор автоматического режима работы;
2. COOL – индикатор режима работы на охлаждение;
3. DRY – индикатор режима работы на осушение;
4. HEAT – индикатор режима работы на обогрев;
5. FAN – индикатор режима работы на вентиляцию;
6. HIGH, MID, LOW, AUTO – индикаторы скорости вращения вентилятора;
7. SET – индикатор целевой температуры;
8. ROOM – индикатор температуры в помещении;
9. SWING 1 - индикатор качания вертикальных жалюзи;
10. SWING 2 - индикатор качания горизонтальной жалюзи;
11. iFAVORIT – индикатор включения персональныхнастроек пользователя;
12. HEALTH – индикатор режима ионизации;
13. LOCK – индикатор включения блокировки клавиш пульта управления;
14. DISPLAY – индикатор выключения подсветки дисплея на лицевой панели внутреннего блока;
15. Anti-FUNGUS – индикатор включения режима автоматической продувки внутреннего блока после выключения кондиционера;
16. EHeater – не используется;
17. iCLEAN – индикатор включения функции самоочистки внутреннего блока;
18. SLEEP – индикатор включения ночного режима работы;
19. ON/OFF - индикаторы включения/выключения кондиционера;
20. Значение температуры;
21. TIMER ON/TIMER OFF - индикаторы таймера включения/ таймера выключения кондиционера;
22. SPEED, HIGH, MID, LOW, AUTO – индикаторы скорости вращения вентилятора;
23. TURBO - индикатор интенсивного режима работы

Управление кондиционером

Порядок работы кондиционера в различных режимах

В режиме охлаждения или нагрева кондиционер поддерживает заданную температуру с точностью ±1°С

Если заданная температура в режиме охлаждения ниже температуры окружающего воздуха более чем на 1°С — кондиционер не включится.

Если заданная температура в режиме нагрева выше температуры окружающего воздуха более чем на 1°С — кондиционер не включится.

В режиме AUTO температура не регулируется вручную, кондиционер автоматически поддерживает комфортную температуру 23±2°С. Если температура плюс 20°С кондиционер автоматически начнет работу в режиме нагрева. При температуре плюс 26°С кондиционер включится в режим охлаждения

В режиме осушения (DRY) кондиционер поддерживает заданную температуру с точностью ±2°С. Если при включении кондиционера температура в помещении выше заданной более чем на 2°С, то кондиционер будет работать в режиме охлаждения.

При достижении температуры ниже заданной более чем на 2°С компрессор и вентилятор наружного блока прекращают работу, вентилятор внутреннего блока вращается с низкой скоростью.

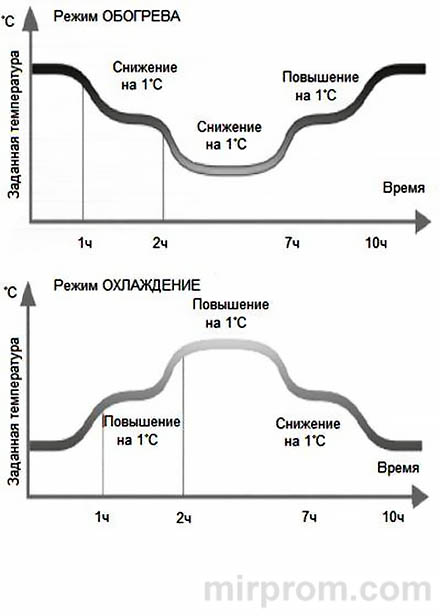

В режиме "" Сон"" при работе на охлаждение после первого часа работы заданная температура автоматически повышается на 1°С, после второго часа еще на 1°С. Далее заданная температура остается без изменения.

В режиме "" Сон"" при работе на нагрев после первого часа работы заданная температура автоматически понижается на 1°С, после второго часа еще на 1°С. Далее заданная температура остается без изменения.

❗👉➨ В режиме "" Сон"" функция TIMER не включается

Порядок управления

1. После подключения кондиционера сети электропитания нажмите кнопку ON/OFF для включения кондиционера.

2. Кнопкой MODE выберите режим охлаждения COOL или нагрева HEAT.

3. Нажмите кнопку TEMP.

4. Кнопками ▲ (4) или ▼ (5) установите значение заданной температуры в диапазоне от 16 до 30°С. В режиме AUTO значение температуры устанавливается автоматически и с пульта не задается.

5. Кнопкой FAN установите требуемый режим вращения вентилятора:

AUTO FAN (автоматический), LOW — низкая скорость, MID — средняя скорость HIGH — высокая скорость.

6. Кнопками (11) SWING 1 и (12) SWING 2 установите режим качания жалюзи. Для включения функций SLEEP, TIMER, TURBO, LIGHT нажмите соответствующие кнопки.

Замена батареек в пульте управления

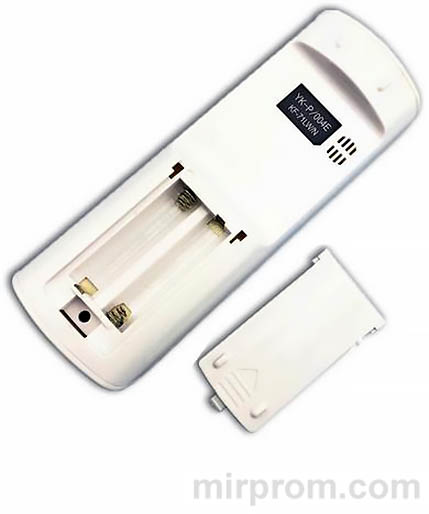

1. Сдвинуть крышку с обратной стороны пульта ДУ.

2. Вставить две щелочных батарейки типа ААА, убедитесь, что они вставлены в соответствии с указанным направлением.

❗👉➨ Примечание

Замените батарейки, если ЖК дисплей пульта ДУ не светится или когда пульт ДУ не может быть использован для изменения настроек кондиционера.

Используйте новые батарейки типа ААА.

Если вы не используете пульт ДУ более месяца, извлеките батарейки.

......

Аварийный переключатель

В случае утери или выхода из строя беспроводного пульта управления возможно включение/выключение кондиционера при помощи аварийного переключателя.

Управление кондиционером без пульта ДУ

Если вы потеряли пульт ДУ или он неисправен, выполните следующие шаги:

Для включения кондиционера кратковременно нажмите на кнопку аварийного управления. Кондиционер включится в автоматический режим.

Аккуратно закройте и зафиксируйте переднюю панель внутреннего блока.

Для выключения кондиционера кратковременно нажмите повторно на кнопку аварийного управления.

❗👉➨ Примечание Не держите кнопки нажатыми в течении длительного времени, это может привести к сбою в работе кондиционера.
