Купили пульт QuattroClima QA-RN и не знаете, как разобраться в кнопках? Без паники. Эта модель (также известная как ESC-RC-787, TCL GYKQ-82E, Electrolux GYKQ-58) разработана для настенных сплит-систем нового поколения на хладагенте R32. Главное — не требуется сложная настройка. Вставили батарейки, направили на внутренний блок — и система реагирует. Дальность сигнала достигает 8 метров, что с запасом хватает для стандартной комнаты или небольшого офиса.
Если вы раньше пользовались пультами от Royal Clima или TCL, интерфейс покажется знакомым. Команды сгруппированы логично: питание и режимы — в центре, специальные опции — по периметру. Что радует: пульт работает стабильно, подтверждая каждую команду звуковым сигналом. Просто, надёжно, без лишней сложности. Именно так и должно быть в качественном устройстве.
Совместимость с сериями QuattroClima
Какие сплит-системы поддерживает пульт QA-RN
Перед использованием сверьтесь со списком совместимых моделей. Пульт работает с устройствами на хладагенте R32 и подходит для нескольких серий бытовых кондиционеров 2022–2023 годов:
| Серия | Год | Примеры моделей | Особенности |
|---|---|---|---|
| FERRARA | 2023 | QV-FE09WA, QN-FE12WA | Компактные модели для небольших помещений |
| VERONA | 2023 | QV-VE09WAE, QN-VE24WAE | Расширенный функционал, поддержка iFEEL |
| BERGAMO | 2022–2023 | QV-BE07WA, QN-BE28WA | Полный набор функций, включая HEALTH |
Также пульт совместим с аналогами: TCL GYKQ-82E, Electrolux GYKQ-58 (JY), Royal Clima GYKQ-58, GYKQ-58 ERiTO. Практика показывает: даже если ваша модель не в списке, пульт может подойти — особенно если раскладка кнопок и дисплей визуально совпадают. Попробуйте. Хуже не станет, а удобство управления вырастет сразу.
Меры безопасности при эксплуатации
Как продлить срок службы пульта
QuattroClima QA-RN — компактное, но чувствительное устройство. Несколько правил уберегут от поломок:

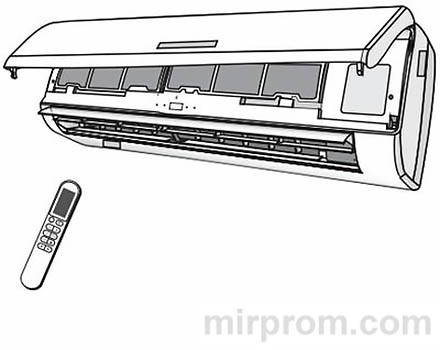

- ✔️ Направляйте ИК-излучатель строго на приёмник внутреннего блока — устройство подтвердит приём коротким звуком.
- ✔️ Соблюдайте дистанцию: до 8 метров по прямой, без штор, дверей и других препятствий.
- ✔️ Держите пульт минимум в 1 метре от телевизоров, компьютеров и другой электроники.
А теперь — важные «нельзя», о которых часто забывают:
- ❌ Не допускайте попадания воды на корпус и не подвергайте пульт воздействию прямых солнечных лучей.
- ❌ Не роняйте устройство, не подвергайте ударам и вибрациям.
- ❌ Не нажимайте кнопки острыми предметами — это повреждает мембраны.
Если пульт «завис» — выньте батарейки, подождите 30 секунд, вставьте обратно. В большинстве случаев это решает проблему. И совет на будущее: при длительном перерыве извлекайте элементы питания. Коррозия от «севших» батареек — частая причина выхода из строя.

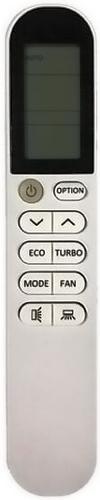

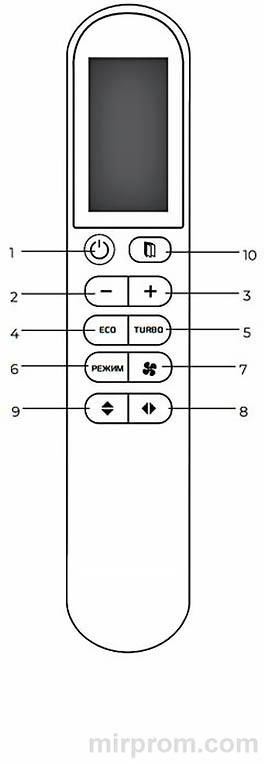

Кнопки пульта: функции и назначение
Расшифровка элементов управления
На корпусе расположены кнопки, каждая — за конкретную функцию. Краткий гид:
| Кнопка | Функция | Особенности |
|---|---|---|
| ON/OFF | Включение / выключение | Сохраняет предыдущие настройки при включении |
| MODE | Выбор режима | Цикл: AUTO → COOL → DRY → FAN → HEAT |
| ▲ / ▼ | Регулировка температуры | Диапазон 16–31°C, шаг 1°C |
| FAN SPEED | Скорость вентилятора | Тихая → низкая → средняя → высокая → Турбо |
| SWING ↑↓ | Вертикальное качание жалюзи | Фиксация угла или автоколебание |
| SWING ←→ | Горизонтальное направление | Доступно для индексов 22, 28, 35 |
| TURBO | Интенсивный режим | Максимальная скорость для быстрого выхода на температуру |
| ECO | Экономичный режим | Корректировка температуры на ±2°C (не во всех моделях) |
| 【SLEEP】 | Ночной режим | Плавная корректировка температуры, автоотключение через 10 ч |
| 【TIMER】 | Таймер включения/выключения | Диапазон 0,5–24 часа, шаг 30 минут |
| 【iFEEL】 | Контроль по датчику в пульте | Температура измеряется там, где лежит пульт |
| 【HEALTH】 | Ионизация воздуха | Насыщение воздуха отрицательными ионами |
Некоторые кнопки, например ECO или CLEAN, могут быть неактивны в вашей модели — это не ошибка. Универсальный пульт поддерживает широкий спектр функций, но «умные» опции работают только при наличии соответствующего модуля во внутреннем блоке.

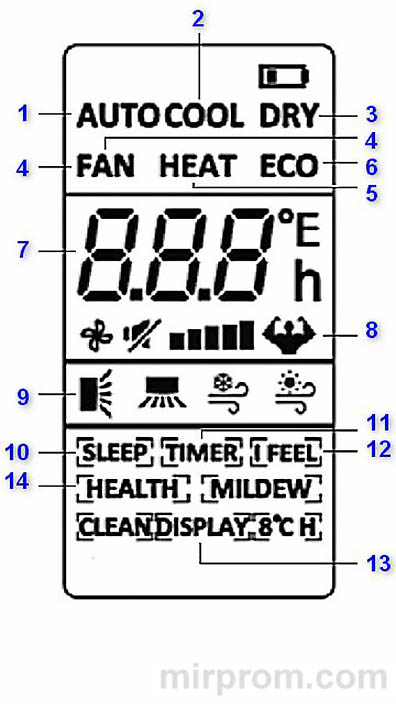

Индикаторы дисплея и их расшифровка
Как читать символы на экране
ЖК-экран отображает текущие настройки и активные режимы. Вот что означают основные значки:
- ★ AUTO — автоматический подбор параметров
- ❄️ COOL — охлаждение помещения
- 💧 DRY — осушение без сильного охлаждения
- 🌀 FAN — только циркуляция воздуха
- ☀️ HEAT — обогрев (для моделей с тепловым насосом)
- ⚡ ECO — активирован экономичный режим
- 🌡️ Температура — заданное значение в °C
- 💨 Скорость вентилятора — Тихая / Низкая / Средняя / Высокая / Турбо
- 🔋 Индикатор батареи — мигает при низком заряде
- ⏱️ TIMER — активирован таймер включения или выключения
- 🌙 SLEEP — активирован ночной режим
- 🚀 TURBO — работа на максимальной мощности
- 📡 iFEEL — контроль температуры по датчику в пульте
Если значок мигает — настройка применена, но ещё не активна. Если горит постоянно — функция работает в реальном времени. Это помогает мгновенно оценить состояние системы, не вглядываясь в цифры.
Режимы работы: от AUTO до HEAT
Как быстро настроить комфорт
QuattroClima QA-RN поддерживает пять основных режимов. Вот как они работают:
| Режим | Когда использовать | Особенности |
|---|---|---|
| AUTO | Для повседневного комфорта | Система сама выбирает параметры: охлаждение, осушение, вентиляция или нагрев |
| COOL | Жарким днём | Охлаждение с точностью ±1°C, диапазон 16–31°C |
| DRY | При высокой влажности | Удаление влаги, скорость вентилятора фиксирована |
| HEAT | В холодное время года | Обогрев с функцией тёплого пуска (защита от холодного старта) |
| FAN | Для циркуляции воздуха | Только вентилятор внутреннего блока, компрессор не работает |
Совет: в режиме COOL направляйте жалюзи горизонтально — холодный воздух опускается вниз. В режиме HEAT разверните заслонки вниз — тёплый воздух поднимается, и такая настройка ускоряет прогрев.
(!) ВНИМАНИЕ: в кондиционерах, работающих только «на холод», режим HEAT отсутствует. Это не неисправность, а особенность модели.
Спецфункции: TURBO, ECO, iFEEL
Дополнительные возможности для комфорта
QuattroClima QA-RN предлагает несколько умных функций, которые делают использование кондиционера удобнее:
- ➤ TURBO — экстренный режим: вентилятор работает на максимальной скорости, быстро охлаждая или прогревая помещение. Идеально, когда нужно срочно создать комфорт после возвращения домой. Отключается автоматически при изменении скорости или повторном нажатии.
- ➤ ECO — снижает энергопотребление: в охлаждении температура автоматически повышается на 2°C, в обогреве — понижается на 2°C. Разница почти не ощущается, а счёт за электричество становится приятнее.
- ➤ iFEEL — «умный» контроль: датчик в пульте измеряет температуру именно там, где вы находитесь, и передаёт данные на внутренний блок. Функция автоматически отключается через 2 часа.
Также доступны функции HEALTH (ионизация воздуха отрицательными частицами) и DISPLAY (отключение подсветки внутреннего блока для комфортного сна). Обе активируются через меню выбора функций.
Таймер: программирование включения и выключения
Автоматизация без сложных настроек
Таймер позволяет включить или выключить кондиционер в заданное время с диапазоном от 0,5 до 24 часов.
Для включения (при выключенном кондиционере):
- Нажмите кнопку выбора функций, стрелками выберите «TIMER».
- Подтвердите выбор — индикатор начнёт мигать.
- Кнопками ▲ / ▼ задайте время (шаг 30 минут).
- Подтвердите установку — на дисплее появится обратный отсчёт.
Для выключения (при включённом кондиционере): алгоритм аналогичен.
Важно: чтобы отменить таймер вручную — просто выберите функцию TIMER ещё раз и сбросьте значение. И помните: при отключении электроэнергии настройки таймера сбрасываются.
(!) ПРИМЕЧАНИЕ: если пульт находится в месте с затруднённым приёмом сигнала, включение/выключение по таймеру может произойти с задержкой до 15 минут.
Замена батареек и аварийное управление
Быстрый старт и восстановление работы

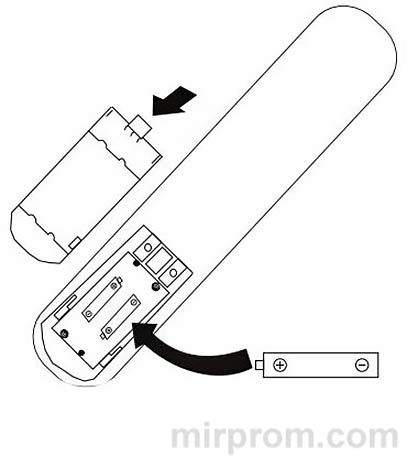

Откройте отсек для батареек, сдвинув крышку по стрелке. Вставьте две новые щелочные батарейки AAA (1.5 В), соблюдая полярность. Закройте крышку до щелчка.
(!) ПРИМЕЧАНИЕ: не используйте одновременно старую и новую батарейки, а также элементы разных типов. Срок службы при нормальной эксплуатации — около 6 месяцев. Если пульт не используется дольше месяца — извлеките батарейки, чтобы избежать утечки электролита.
Заменяйте элементы питания, если: команда не подтверждается звуковым сигналом, дисплей тусклый или на экране появился значок «батарейка».
Аварийное управление без пульта

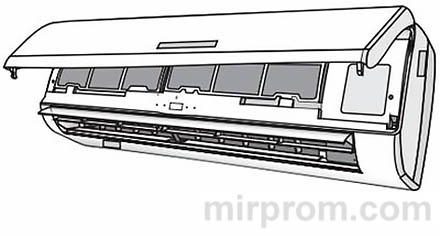

Если пульт утерян или вышел из строя, можно управлять кондиционером через кнопку на внутреннем блоке:
- ➤ Откройте лицевую панель до щелчка.
- ➤ Кратковременно нажмите ON/OFF — кондиционер включится в режиме охлаждения (высокая скорость, авто-свинг).
- ➤ Для режима нагрева нажмите кнопку ещё раз в течение 3 секунд (два звуковых сигнала).
- ➤ Через 30 минут система автоматически перейдёт в режим AUTO с уставкой 23°C.
(!) ПРИМЕЧАНИЕ: не держите кнопку нажатой длительное время — это может привести к сбою. Любое нажатие на пульт ДУ возвращает систему в режим дистанционного управления.
И напоследок: если вы только осваиваете пульт QuattroClima QA-RN, начните с базовых функций — ON/OFF, MODE, TEMP. Остальные кнопки подключайте по мере необходимости. Так вы избежите путаницы и быстрее почувствуете уверенность в управлении. А когда разберётесь — оцените, насколько гибко и точно можно настраивать микроклимат под свои предпочтения. Это того стоит.
