Пульт кондиционера QUATTROCLIMA QA-RPG Инструкция

Решение проблем с управлением кондиционером

Как упростить эксплуатацию климатической техники

Вы наверняка сталкивались с ситуацией, когда пульт от кондиционера теряется или перестаёт реагировать. Проводной контроллер QUATTROCLIMA QA-RPG устраняет эту проблему раз и навсегда. Устройство монтируется стационарно на стене рядом со сплит-системой — никакой риск потери, никаких севших батареек в неподходящий момент.

Практика показывает: проводное управление повышает надёжность работы климатического оборудования в офисах, торговых залах, производственных помещениях. Тут всё ясно — кабельное соединение стабильнее инфракрасного сигнала, особенно в условиях запылённости или загромождённого пространства.

Важно добавить: пульт не требует сложной настройки. Подключили — и работает. Если честно, это одно из главных преимуществ для монтажников и конечных пользователей.

Совместимость с моделями сплит-систем

Полная таблица поддерживаемых устройств

Универсальность QUATTROCLIMA QA-RPG — не просто маркетинговый ход. Контроллер действительно работает с широким спектром полупромышленных и промышленных сплит-систем бренда.

Заметьте: некоторые функции могут быть недоступны на отдельных моделях. Это нормально — архитектура внутренних блоков различается. При нажатии кнопки с недоступной опцией система просто проигнорирует команду, продолжив работу в текущем режиме.

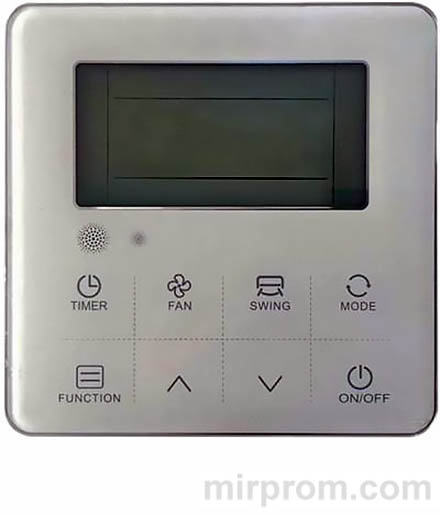

Внешний вид и основные функции пульта

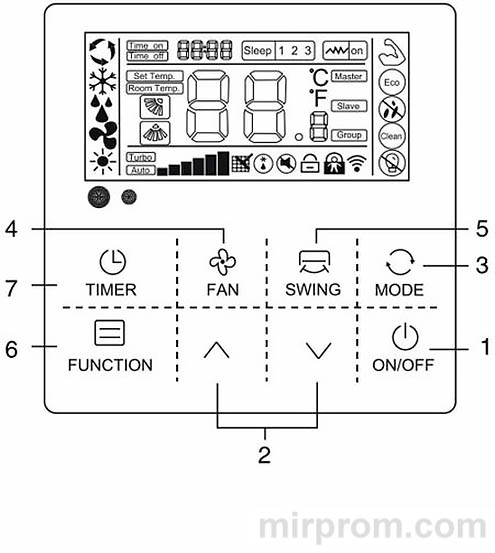

Кнопки управления и их назначение

Эргономика панели продумана до мелочей. Крупные клавиши, чёткая маркировка, интуитивная логика — разобраться сможет даже человек, впервые взявший в руки климатический контроллер.

→ ON/OFF: включение и выключение системы одним нажатием.
→ ▲ ▼: регулировка целевой температуры в диапазоне 16–32°С.
→ MODE: циклическое переключение режимов AUTO → COOL → DRY → HEAT → FAN.
→ FAN: выбор скорости воздушного потока.
→ SWING: управление положением воздушных заслонок.

Получается, базовые операции занимают секунды. И это нормально — в жару или холод каждый лишний клик на счету.

(!) Начальная уставка температуры — 24°С. В режиме вентиляции изменение температуры недоступно, что логично.

Дисплей и индикация режимов

ЖК-экран отображает текущую температуру в помещении, выбранный режим, настройки таймера и статус дополнительных функций. В режиме ожидания на дисплее видна только комнатная температура — минимализм, который не отвлекает.

Кстати, универсальность пульта имеет нюанс: графическое отображение положения жалюзи на экране может не совпадать с реальным углом заслонок конкретного блока. Скрывать не стоит — это особенность, а не дефект.

Настройка температурных режимов

Диапазон регулировки и точность

Шаг изменения температуры — 1°С. Этого достаточно для комфортного микроклимата без излишней детализации. Диапазон 16–32°С покрывает все сезонные сценарии: от летнего охлаждения до зимнего подогрева.

Возможно, кому-то покажется, что шаг в 1 градус — грубовато. Но опыт подсказывает: более точная настройка редко востребована в реальных условиях эксплуатации.

Программирование недельного таймера

Автоматизация работы кондиционера

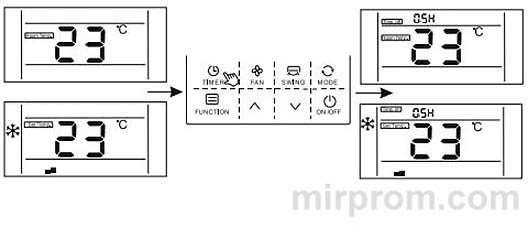

Функция TIMER — настоящий помощник для экономии электроэнергии и повышения комфорта. Настроить включение или выключение системы по расписанию проще, чем кажется.

→ Нажмите [TIMER] при выключенном кондиционере для настройки включения.
→ Используйте ▲ ▼ для установки задержки от 0,5 до 24 часов.
→ Подтвердите выбор повторным нажатием [TIMER].

Выходит, можно запрограммировать запуск системы за 30 минут до прихода на работу или отключение через 2 часа после сна. В конечном счёте, это и есть разумный подход к энергопотреблению.

Если кнопка не нажата в течение 10 секунд, пульт автоматически выходит из меню настроек. Защита от случайных изменений — мелочь, но приятная.

Дополнительные функции комфорта

Режимы TURBO, SLEEP, ECO

Меню функций вызывается кнопкой [Function]. Выбор опций — клавишами ▲ ▼. Активация подтверждается значком на дисплее.

✔️ TURBO: вентилятор работает на максимуме для быстрого достижения заданной температуры. Звучит убедительно, когда нужно срочно охладить помещение после жары.
✔️ SLEEP: ночной режим плавно корректирует температуру. В режиме охлаждения уставка повышается на 1°С через 1 час и ещё на 1°С через 2 часа. Для обогрева — снижение на 2°С с тем же интервалом. Это серьёзно: экономия энергии без ущерба для комфорта сна.
✔️ ECO: активация энергосберегающего алгоритма работы компрессора и вентилятора.

Есть над чем подумать: комбинация SLEEP + ECO даёт двойной эффект экономии в ночные часы.

Энергосбережение и защита оборудования

Функция MILDEW-PROOF и CLEAN

⚠️ MILDEW-PROOF: после выключения кондиционера вентилятор продолжает работать на низких оборотах несколько минут. Цель — просушить теплообменник, предотвратив образование плесени и бактерий. Практика показывает: эта функция существенно продлевает срок службы испарителя.

⚠️ CLEAN: автоматическая очистка испарителя. Система самостоятельно проводит цикл профилактики, удаляя конденсат и загрязнения.

Справедливости ради: эти опции особенно востребованы в помещениях с повышенной влажностью или редким использованием кондиционера.

Датчики и интеллектуальные режимы

LIGHT SENSATION: встроенный датчик освещённости снижает скорость вентилятора при выключенном свете в помещении. Создаёт комфортную среду для сна без сквозняков и шума.

MUTE : бесшумный режим для работы в ночное время или в зонах с повышенными требованиями к тишине.

Блокировка кнопок : удерживайте ▲ и ▼ 5 секунд для активации. Защита от случайных нажатий детьми или при уборке.

(!) Примечание: проводной контроллер оснащён собственным датчиком температуры. По умолчанию именно он определяет параметры окружающей среды, а не сенсор внутреннего блока. Это повышает точность регулирования.

Монтаж и подключение проводного пульта

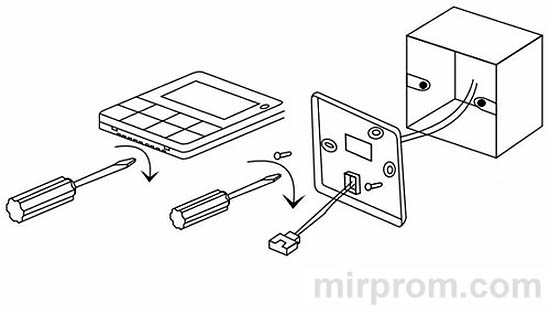

Пошаговая инструкция установки

Монтаж QUATTROCLIMA QA-RPG не требует специнструмента или глубоких технических знаний. Достаточно базовых навыков работы с электропроводкой.

→ Отсоедините заднюю крышку пульта.
→ Протяните 4-проводной кабель (длина 5 м) через отверстие в стене.
→ Пропустите кабель через паз задней крышки.
→ Закрепите крышку на стене винтами М4×25.
→ Подключите разъём, убедившись в надёжности фиксации и отсутствии риска короткого замыкания.

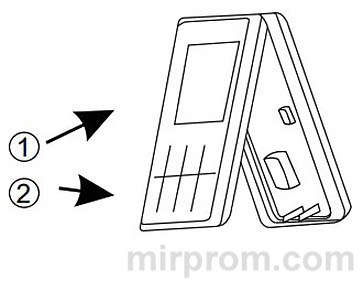

→ Защёлкните корпус пульта: сначала верхняя часть, затем нижняя.

Что имеем: стационарное, надёжное, эргономичное решение для управления климатом.

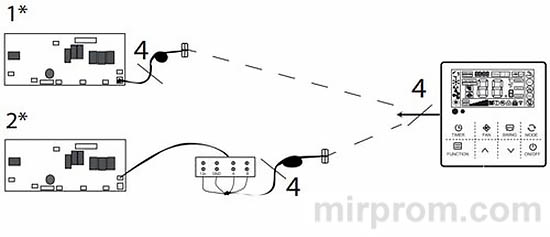

Подключение к разным типам блоков

Длина основного кабеля — 5 метров. При необходимости его можно удлинить до 50 м. Дополнительный 30-сантиметровый кабель предназначен для подключения к плате внутреннего блока.

→ Канальные и кассетные модели: подключение в штатный разъём на плате.
→ Напольно-потолочные модели: отрежьте разъём на дополнительном кабеле и подключите провода к клеммной колодке (12V, GND, A, B).
→ Для моделей QV-I36...60FG: подключение линии связи и пульта осуществляется на одну клеммную колодку с соблюдением цветовой маркировки (12V — красный, GND — чёрный, A — зелёный, B — жёлтый).

Не всё так просто: цветовая схема может отличаться в зависимости от ревизии платы. Всегда сверяйтесь с маркировкой на конкретном устройстве.

Преимущества универсального контроллера

Почему QA-RPG — надёжное решение

Подведём итоги без клише. Проводной пульт QUATTROCLIMA QA-RPG — это:

★ Стабильность: кабельное соединение не зависит от помех, расстояния, угла наведения.
★ Универсальность: совместимость с десятками моделей сплит-систем полупромышленного и промышленного класса.
★ Функциональность: таймер, ночной режим, энергосбережение, защита от плесени — всё в одном устройстве.
★ Простота: монтаж и настройка занимают минимум времени, не требуют квалификации инженера.
★ Надёжность: отсутствие батареек, защита от случайных нажатий, прочный корпус.

Впечатляет? Безусловно. Но главное — устройство реально упрощает эксплуатацию климатической техники в ежедневном режиме.
