Реле напряжения DigiTOP VA-32A-63A Инструкция

Защита электроприборов от перепадов напряжения

Почему скачки напряжения опасны для бытовой техники

Вы наверняка замечали, как моргает свет при включении мощного прибора. Это не просто неудобство — так сеть реагирует на перегрузку. Реле напряжения DigiTOP VA-protector создано именно для таких ситуаций. Устройство мгновенно размыкает цепь, если параметры выходят за допустимые рамки. Просто, но эффективно.

Что это даёт на практике? Холодильник не сгорит при резком подъёме до 280 В. Стиральная машина не «умрёт» от просадки до 150 В. Компрессор кондиционера получит защиту от частых включений-выключений. Звучит убедительно, правда?

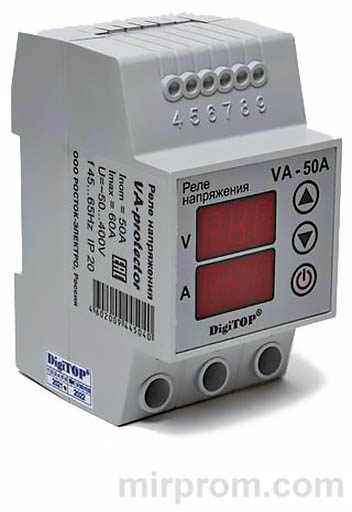

Рис. 1. Общий вид устройства в рабочем положении

Принцип работы реле VA-protector

Микроконтроллерное управление и измерение параметров

«Мозг» устройства — микроконтроллер. Он постоянно считывает данные: напряжение в сети, силу тока в нагрузке. Результаты выводятся на цифровой индикатор в реальном времени. Никаких догадок, только факты.

Измерение тока реализовано через встроенный трансформатор. Это решение повышает точность и надёжность. Прибор корректно работает как со стабильной сетью 50 Гц, так и с генераторами, где частота «плавает». Достаточно выбрать нужный режим в меню — и готово.

Электромагнитное реле как исполнительный механизм

Коммутацию выполняет электромагнитное реле. Оно срабатывает за доли секунды: 0,04 с при превышении верхнего порога напряжения. Для сравнения: обычная лампочка мигнёт быстрее, чем реле отключит опасную нагрузку. Это и есть настоящая защита.

Важный нюанс: производитель оставляет за собой право вносить изменения в конструкцию. Но только те, что не ухудшают технические характеристики. Так что доверять устройству можно.

Технические характеристики линейки VA-32A...63A

Сравнительная таблица моделей по току и мощности

* при активной нагрузке. Если у вас индуктивная (двигатели, трансформаторы) — закладывайте запас 20-30%. Опыт подсказывает: лучше перестраховаться.

Диапазоны настройки и точность измерений

Измеряемое напряжение: 50–400 В. Нижний порог отключения настраивается от 120 до 200 В (заводское значение 170 В). Верхний — от 210 до 270 В (по умолчанию 250 В). Погрешность измерения — всего 1%. Это серьёзный показатель для устройства такого класса.

Время задержки включения: 5–600 секунд. Для компрессорной техники (холодильники, кондиционеры) рекомендуем выставлять не менее 300 с. Почему? Чтобы дать фреону стабилизироваться после отключения. Мелочь, но продлевает жизнь оборудованию.

Настройка порогов срабатывания защиты

Установка верхнего и нижнего предела напряжения

Настройка интуитивна. Кратко нажали кнопку ➕ — увидели текущий верхний предел. Удержали 5 секунд — значение замигало, можно менять. Кнопками ➕ и ➖ выставили нужное. Отпустили — через 10 секунд настройки сохранились в памяти. Всё.

То же самое с нижним порогом: кнопка ➖ для просмотра, удержание для входа в режим редактирования. Никаких сложных меню, никаких кодов. Практика показывает: пользователи осваивают интерфейс за 2-3 минуты.

Регулировка времени задержки включения

Одновременное нажатие ➕➖ показывает текущую задержку. Удержание — переход в режим установки. Шаг изменения — 5 секунд. Удобно подбирать под конкретную нагрузку. Например, для освещения хватит 5-10 с, для насоса — 30-60 с.

Значения сохраняются в энергонезависимой памяти. Даже при полном обесточивании настройки не сбрасываются. Это экономит время при повторном включении.

Схема подключения к однофазной сети

Монтаж на DIN-рейку и подготовка проводников

Корпус занимает 3 модуля по 17,5 мм. Крепится на стандартную DIN-рейку 35 мм. Просто защёлкнули — и готово. Сечение проводников — до 16 мм². Длина зачищенной части жилы — 14 мм. Для многожильного провода обязательно используйте наконечники. Иначе контакт со временем ослабнет.

Рис. 3. Схема коммутации вход/выход/нейтраль

Порядок коммутации вход/выход/нейтраль

Подключайте строго по схеме: входная фаза → клемма L-in, выходная → L-out, нейтраль → N. Перепутали? Устройство не сгорит, но работать не будет. Проверка перед подачей напряжения — обязательный этап. Справедливости ради: большинство ошибок происходит именно на этом шаге.

Во влажных помещениях (ванная, сауна) помещайте реле в бокс со степенью защиты не ниже IP55 (частичная защита от пыли и защита от брызг в любом направлении). Конденсат и брызги — главные враги электроники.

Режимы работы: от стандартного до циклического таймера

Выбор частоты 50 Гц или автоподстройка

В меню есть переключатель режима частоты: 50 Гц или Авто. Первый — для стабильной городской сети. Второй — для генераторов, где частота «гуляет». Устройство само подстроится под изменения. Удобно для дач, стройплощадок, мобильных объектов.

Функция ограничителя мощности

Реле может работать как ограничитель тока. Превысили I_ном — отключение через 10 минут. Превысили I_макс — мгновенно, за 0,04 с. Функцию можно отключить, если она не нужна. По умолчанию — включена.

★ Почему это полезно? Представьте: вы включили одновременно бойлер, чайник и стиралку. Суммарный ток превысил лимит. Реле отключит нагрузку до того, как проводка начнёт греться. Профилактика короткого замыкания в действии.

Управление через кнопки на лицевой панели

Краткое и длительное нажатие: в чём разница

Логика проста: короткое нажатие — просмотр параметра, удержание >5 с — редактирование. Кнопка 【МЕНЮ】(изображена как ) переключает режим ограничителя мощности: On/Off. Мигание точки в углу дисплея — сигнал, что вы в режиме настройки.

Индикация текущих параметров на дисплее

Верхняя строка — напряжение в вольтах. Нижняя — ток в амперах. При срабатывании защиты по напряжению мигает верхний индикатор. По току — на нижнем появляется бегущая строка «ПЕРЕГРУЗ». Интуитивно понятно, даже без инструкции.

После нажатия 【СБРОС】(кнопка при перегрузке по току) начинаются нули «0.0» и отсчёт задержки. Затем нагрузка включается. Всё прозрачно.

Меры безопасности при монтаже

Требования к квалификации монтажника

Работы должны выполнять специалисты, изучившие инструкцию. Это не формальность. Внутри прибора — опасное для жизни напряжение. ⚠️ НЕ ПОДКЛЮЧАЙТЕ УСТРОЙСТВО В РАЗОБРАННОМ ВИДЕ! При обнаружении неисправности — немедленно обесточьте.

Защита от поражения электрическим током

По способу защиты прибор соответствует классу 2 по ГОСТ 12.2.007-75. Монтаж и обслуживание — по ГОСТ 12.3.019-80 и Правилам технической эксплуатации электроустановок. Соблюдение стандартов — залог вашей безопасности.

Эксплуатация в разных климатических условиях

Температурный диапазон и влажность

Рабочая температура: -25...+50 °С. Относительная влажность: 30–80%. При отрицательных температурах возможен конденсат. Решение: поместите реле во влагозащищённый корпус. Это недорого, но спасёт от преждевременного выхода из строя.

Условия хранения и транспортировки

Хранение — в закрытых помещениях, температура -50...+50 °С, влажность до 75%. Транспортировка — без ударов и тряски. Устройство работоспособно в любом положении, но не предназначено для взрывоопасных сред и агрессивных атмосфер (кислоты, щёлочи, масла).

Срок эксплуатации — 10 лет. Даже если реле исправно, после этого срока его лучше заменить. Технологии не стоят на месте, а безопасность — приоритет.

Гарантийные обязательства и срок службы

Условия сохранения гарантии

Гарантия — 36 месяцев с даты продажи. Изготовитель ремонтирует устройство при соблюдении правил хранения, подключения и эксплуатации. Обязательно сохраните отметку торгующей организации — без неё сервис откажет.

Когда устройство не подлежит гарантийному обслуживанию

✖️ Истёк гарантийный срок.
✖️ Нарушена схема подключения или условия эксплуатации.
✖️ Попытка самостоятельного ремонта.
✖️ Механические повреждения, следы влаги, пыли, насекомых.
✖️ Воздействие форс-мажоров: молния, пожар, затопление.

Честно говоря, большинство отказов происходит по первым трём пунктам. Внимательно читайте инструкцию — и устройство прослужит весь срок.
