Защита трехфазного оборудования от перепадов напряжения
Почему асимметрия фаз опасна для промышленной техники
Вы когда-нибудь замечали, как гудит двигатель при «перекосе» фаз? Это не просто шум — так оборудование сигнализирует о перегрузке. Реле напряжения DigiTOP VP-3F63A создано именно для таких ситуаций. Устройство отслеживает каждую фазу отдельно и мгновенно размыкает цепь при выходе параметров за допустимые рамки.
Что это даёт на практике? Станок не сгорит при просадке одной из фаз до 150 В. Насосная группа не выйдет из строя из-за асимметрии в 60 В. Компрессор получит защиту от неправильного чередования фаз. Звучит как базовая необходимость, правда?

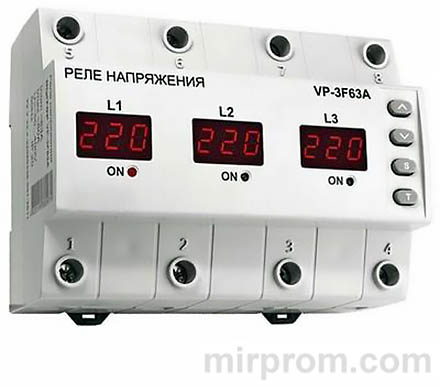

Рис. 1. Внешний вид устройства с тремя дисплеями для контроля каждой фазы
Принцип работы реле VP-3F63A
Микроконтроллерный анализ параметров сети
«Мозг» устройства — микроконтроллер. Он непрерывно считывает напряжение по каждой из трёх фаз и выводит данные на цифровые индикаторы в реальном времени. Никаких догадок, только точные значения. Это и есть современный подход к защите.
Питание прибора осуществляется от контролируемых фаз — дополнительное подключение не требуется. Удобно, когда не нужно тянуть лишние провода. Практика показывает: такие решения экономят время монтажника на 15-20%.
Электромагнитные реле как исполнительный механизм
Коммутацию выполняют электромагнитные реле. Они срабатывают за 0,02 с при превышении верхнего порога — быстрее, чем моргнёт глаз. Для сравнения: обычная лампочка включается дольше. Это и есть настоящая мгновенная защита.
★ Почему это важно? При коротком замыкании или резком скачке каждая миллисекунда на счету. Устройство успевает отключить нагрузку до того, как повреждение распространится на оборудование.
Технические характеристики и параметры настройки
Диапазоны измерений и точность контроля
Измеряемое напряжение: 50–400 В по каждой фазе. Погрешность вольтметра — не более 1%. Это серьёзный показатель для устройства модульного исполнения. Время отключения: 0,02 с по верхнему пределу, до 1 с по нижнему (в диапазоне 120–170 В).
Номинальный ток на контактах реле: 63 А при активной нагрузке. Если у вас индуктивная нагрузка (двигатели, трансформаторы) — закладывайте запас 20-30%. Опыт подсказывает: лучше перестраховаться на этапе проектирования.
Параметры, устанавливаемые пользователем
| Параметр | Диапазон настройки | Заводское значение |
| Нижний предел отключения, В | 120–200 | 170 |
| Верхний предел отключения, В | 210–270 | 250 |
| Время задержки включения, с | 5–600 | 15 |
| Асимметрия фаз, В | 20–99 | 50 |
| Режим работы | Синхронный / Асинхронный | Асинхронный |
| Контроль чередования фаз | Вкл. / Откл. | Откл. |
Все значения сохраняются в энергонезависимой памяти. Даже при полном обесточивании настройки не сбрасываются. Это экономит время при повторном запуске системы.
Монтаж на DIN-рейку и схема подключения
Установка корпуса и подготовка проводников
Корпус занимает 7 модулей по 17,5 мм. Крепится на стандартную DIN-рейку 35 мм — просто защёлкнули, и готово. Сечение проводников — до 16 мм². Длина зачищенной части жилы — 14 мм. Для многожильного провода обязательно используйте наконечники. Иначе контакт со временем ослабнет.

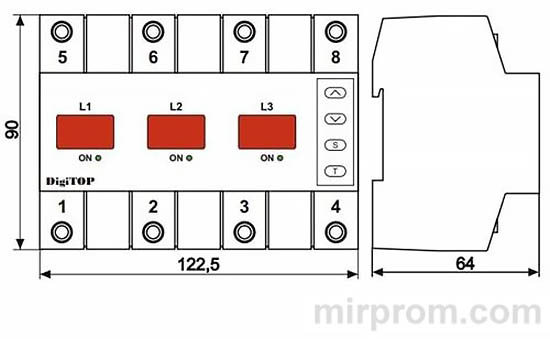

Рис. 2. Фиксация устройства на монтажном профиле
Коммутация вход/выход по трём фазам
Подключайте строго по схеме: входные фазы L1/L2/L3 → соответствующие клеммы входа, выходные → клеммы нагрузки, нейтраль → N. Перепутали? Устройство не сгорит, но работать не будет. Проверка перед подачей напряжения — обязательный этап.

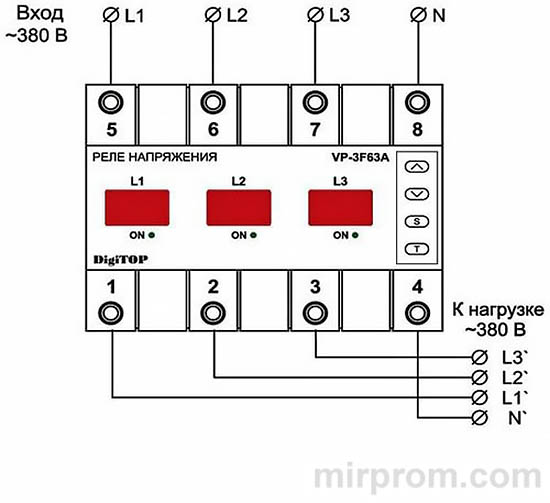

Рис. 3. Схема коммутации входных и выходных цепей по фазам
Во влажных помещениях (ванная, сауна, бассейн) помещайте реле в бокс со степенью защиты не ниже IP55 (частичная защита от пыли и защита от брызг в любом направлении). Конденсат и брызги — главные враги электроники.
Синхронный режим для трехфазных потребителей
Контроль порядка чередования и асимметрии фаз
Синхронный режим предназначен для защиты трехфазного оборудования: станков, насосов, вентиляционных установок. Устройство контролирует не только напряжение, но и порядок чередования фаз, и асимметрию между ними. Если параметры выходят за рамки — реле отключает все три фазы одновременно.
⚠️ Что показывает индикация? Если на дисплее попеременно отображается напряжение и номер фазы («L1», «L2», «L3») — это аварийная ситуация. Напряжение вышло за установленные пределы. Устройство не включит нагрузку, пока параметры не вернутся в норму.
Исправление неправильного чередования фаз
При неправильном порядке чередования на первом индикаторе мигает «L1», на двух других — «L2» и «L3». Исправить ошибку просто: поменяйте местами любые две фазы на входе прибора. Контроль чередования можно отключить в настройках, если он не требуется.
Асимметрия фаз настраивается от 20 до 99 В (заводское значение 50 В). Чем меньше значение — тем чувствительнее защита. Но будьте осторожны: слишком жёсткие настройки могут приводить к ложным срабатываниям при естественных колебаниях сети.
Асинхронный режим для однофазных нагрузок
Работа как три независимых реле напряжения
Асинхронный режим используется для защиты однофазных потребителей в трехфазной сети. По сути, устройство работает как три независимых реле — по одному на каждую фазу. Идеально для жилых домов с трехфазным вводом, где каждая фаза питает отдельную группу нагрузок.
★ Почему это удобно? Если на одной фазе случился скачок, отключится только соответствующая группа приборов. Остальные продолжат работать. Это минимизирует простои и повышает надёжность системы в целом.
Индикация наличия напряжения на выходе
Светодиод «ON» показывает наличие напряжения на выходе по соответствующей фазе. Мигание индикатора означает, что реле отключено — напряжение вышло за допустимые пределы. После нормализации параметров и истечения задержки реле включится автоматически.
→ Алгоритм прост: нормальное напряжение → задержка 15 с (по умолчанию) → включение реле → стабильная работа. Если напряжение снова выходит за рамки — цикл повторяется. Всё прозрачно и предсказуемо.
Пошаговая настройка порогов и задержек
Управление кнопками [S], [➤], [➥]
Настройка интуитивна. Краткое нажатие [S] — просмотр параметра. Кнопками [➤] и [➥] изменяете значение. Последовательность: верхний предел → нижний предел → задержка включения → режим работы → асимметрия фаз → контроль чередования.
При выборе асинхронного режима настройка завершается после установки режима. Для синхронного — необходимо задать ещё два параметра: асимметрию фаз и контроль чередования. Логично, не правда ли?
Сброс параметров на заводские установки
Для сброса всех значений удерживайте кнопку [T]. На среднем индикаторе появится «rES» и начнётся обратный отсчёт 5 секунд. После сброса все параметры вернутся к заводским: 170–250 В, задержка 15 с, асинхронный режим, контроль чередования отключён.

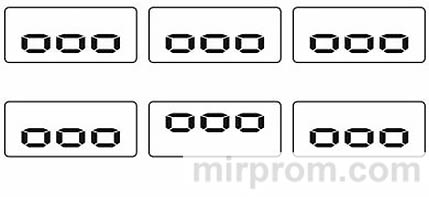

Рис. 4. Индикация сброса параметров при удержании кнопки [T]
Полезная функция при первичной настройке или после некорректных изменений. Не нужно запоминать все значения — одна кнопка, и всё как новое.
Расшифровка сигналов дисплея и индикации
Индикация нормального режима работы
При подаче напряжения на дисплеях отображаются действующие значения по каждой фазе. Если значения не мигают — реле включено, нагрузка под напряжением. Светодиоды «ON» горят постоянно. Всё в порядке, можно работать.
Сигналы аварийных состояний и их значение
✖️ Мигание напряжения с номером фазы («L1», «L2», «L3») — выход напряжения за установленные пределы.
✖️ Бегущая строка или специфический символ — срабатывание защиты по асимметрии или чередованию фаз.
✖️ Погасший светодиод «ON» — реле отключено, нагрузка обесточена.
Что делать? Дождаться нормализации напряжения. Устройство включит нагрузку автоматически после истечения заданной задержки. Если ситуация повторяется — проверьте сеть или скорректируйте пороги срабатывания.
Меры безопасности при монтаже и обслуживании
Требования к квалификации персонала
Работы должны выполнять специалисты, изучившие инструкцию. Это не формальность. Внутри прибора — опасное для жизни напряжение. ⚠️ НЕ ПОДКЛЮЧАЙТЕ УСТРОЙСТВО В РАЗОБРАННОМ ВИДЕ! При обнаружении неисправности — немедленно обесточьте.
Защита от поражения электрическим током
По способу защиты прибор соответствует классу 2 по ГОСТ 12.2.007-75. Монтаж и обслуживание — по ГОСТ 12.3.019-80 и Правилам технической эксплуатации электроустановок. Соблюдение стандартов — залог вашей безопасности и долгой службы устройства.
Гарантия и условия эксплуатации устройства
Климатические условия и температурный диапазон
Рабочая температура: -25...+50 °С. Относительная влажность: 30–80%. При отрицательных температурах возможен конденсат. Решение: поместите реле во влагозащищённый корпус. Это недорого, но спасёт от преждевременного выхода из строя.
Устройство работоспособно при любом расположении в пространстве, но не предназначено для взрывоопасных сред и агрессивных атмосфер (кислоты, щёлочи, масла). Срок эксплуатации — 10 лет. Даже если реле исправно, после этого срока его лучше заменить. Технологии не стоят на месте, а безопасность — приоритет.
Условия сохранения гарантии и случаи отказа
Гарантия — 24 месяца с даты продажи. Изготовитель ремонтирует устройство при соблюдении правил хранения, подключения и эксплуатации. Обязательно сохраните отметку торгующей организации — без неё сервис откажет.
✖️ Прибор не подлежит гарантийному обслуживанию при:
— истечении гарантийного срока|
— нарушении схемы подключения или условий эксплуатации|
— попытке самостоятельного ремонта|
— механических повреждениях, следах влаги, пыли, насекомых|
— воздействии форс-мажоров: молния, пожар, затопление.
Честно говоря, большинство отказов происходит по первым трём пунктам. Внимательно читайте инструкцию — и устройство прослужит весь срок без нареканий.
