Защита электрооборудования от нестабильности сети
Почему перепады напряжения и тока опасны для бытовой техники
Вы замечали, как моргает свет при включении мощного прибора? Это сеть реагирует на перегрузку. Реле напряжения TOMZN DDS238-VAP-63A создано именно для таких ситуаций. Устройство отслеживает три параметра одновременно: напряжение, силу тока и активную мощность. Если хоть один выходит за рамки — нагрузка отключается. Просто, но надёжно.
Что это даёт на практике? Холодильник не сгорит при скачке до 290 В. Стиральная машина не «умрёт» от просадки до 140 В. А если вы случайно включили слишком много приборов — реле сработает как ограничитель мощности. Звучит как базовая необходимость, правда?

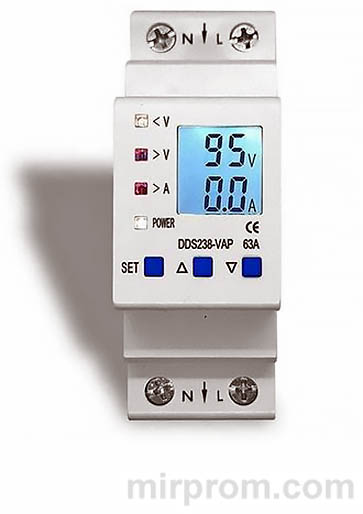

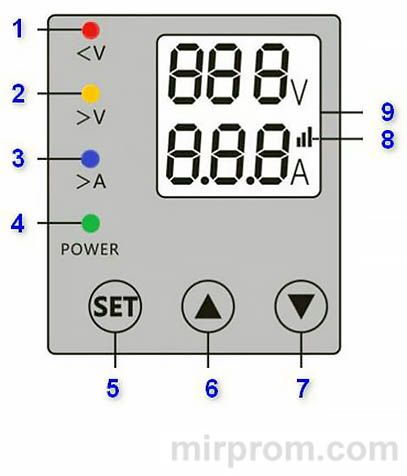

Рис. 1. Общий вид устройства с индикацией текущих параметров сети
Уникальные функции устройства TOMZN DDS238-VAP
Встроенные вольтметр, амперметр и счётчик энергии
★ TOMZN DDS238-VAP-63A — это не просто защита. Это ещё и точный измерительный прибор. ЖК-дисплей показывает: напряжение (В), ток (А), активную мощность (Вт) и потреблённую энергию (кВт·ч). Точность измерения — 0,5%. Для сравнения: многие бытовые мультиметры показывают с погрешностью 1-2%.
Двунаправленный учёт энергии позволяет отслеживать не только потребление, но и возврат в сеть (актуально для солнечных панелей). Четыре цифры + один десятичный знак — достаточно для контроля месячного расхода. Практика показывает: такая наглядность помогает экономить до 15% электроэнергии.
Комплексная защита с настраиваемыми порогами
Устройство защищает от трёх угроз: перенапряжения (>270 В по умолчанию), пониженного напряжения (170 В) и перегрузки по току (>40 А). Каждый порог настраивается индивидуально. Задержка срабатывания — от 0,1 с до 60 с. Гибкость, которая позволяет адаптировать TOMZN DDS238-VAP-63A под любую нагрузку.
⚠️ Важный нюанс: встроенный варистор защищает само реле от импульсных перенапряжений (молния, коммутационные скачки). Это редкая опция в бюджетном сегменте. Стоит внимания.
Технические характеристики и точность измерений
Основные параметры реле DDS238-VAP-63A
| Параметр | Значение |
| Входное напряжение | 85–300 В, 50/60 Гц |
| Номинальный ток нагрузки | 63 А (макс.) |
| Диапазон защиты по напряжению | 85–300 В (настраивается) |
| Диапазон защиты по току | 1–63 А (по умолчанию 40 А) |
| Точность измерения напряжения/тока | ±0,5% |
| Точность учёта активной энергии | Класс 1 (±1%) |
| Собственное потребление | 0,5 Вт |
| Рабочая температура | -25...+70 °С |
| Ресурс срабатываний | >30 000 циклов |
Широкий температурный диапазон (-25...+70 °С) позволяет использовать устройство в неотапливаемых помещениях: гаражах, мастерских, дачных щитках. Это факт.
Параметры задержек и временных интервалов
Задержка включения после подачи питания: 2–255 с (по умолчанию 2 с). Задержка включения нагрузки после нормализации параметров: 1–512 с (по умолчанию 2 с). Время отключения при аварии: 0,1–60 с. Такая градация позволяет настроить реакцию под конкретную технику: для освещения хватит 1-2 с, для компрессоров — 300 с и более.
7 режимов работы: от базовой защиты до таймера
Режимы dE1–dE4: защита с авто- или ручным включением
→ Режим dE1 (основной): полная защита + автоматическое повторное включение. Идеально для дома, где вы не всегда рядом.
→ Режим dE2: защита + ручное включение после аварии. Нужно дважды нажать 【ВВЕРХ】+【ВНИЗ】. Подходит для мастерских, где важно контролировать повторный запуск.
→ Режим dE3: защита отключена, нагрузка всегда выключена. Удобно при ремонтных работах.
→ Режим dE4: защита отключена, нагрузка всегда включена. Для оборудования, которое нельзя обесточивать случайно.
Переключение между режимами — через меню. Логично, не правда ли?
Режимы dE5–dE7: циклический таймер для теплиц и инкубаторов

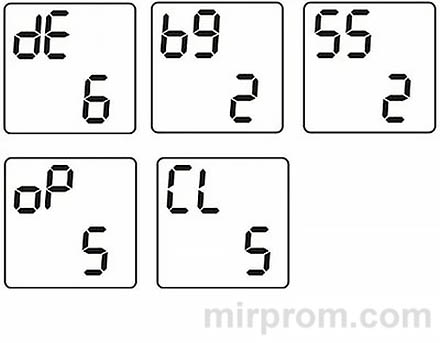

★ TOMZN DDS238-VAP-63A может работать как программируемый таймер. Задаёте время включения (CL) и выключения (oP) — и устройство циклически коммутирует нагрузку. Единица времени зависит от режима: секунды (dE5), минуты (dE6), часы (dE7).
Пример применения: в теплице свет включается на 12 часов, выключается на 12. В инкубаторе — подогрев по расписанию. В птичнике — вентиляция циклами. Практика показывает: такие решения экономят время и исключают человеческий фактор.
Пошаговая настройка порогов и задержек
Вход в меню и навигация по параметрам
Настройка интуитивна. Удерживайте кнопку 【МЕНЮ】 3 секунды — войдёте в режим редактирования. Кнопками ➕ и ➖ меняете значение. Короткое нажатие 【МЕНЮ】 — переход к следующему параметру. Пройдите весь цикл — настройки сохранятся автоматически.

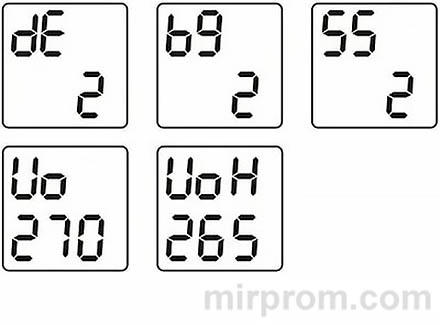

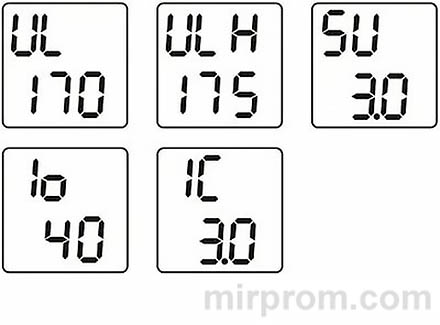

→ Последовательность параметров: режим работы (dE) → подсветка (b9) → задержка включения (SS) → пороги напряжения (Uo/UL) → задержки отключения (SU) → пороги тока (Io/IC) → журнал ошибок (Er1–Er5). Всё по порядку.
Описание ключевых настраиваемых параметров
| Код | Параметр | Диапазон | По умолчанию |
| Uo | Защита от перенапряжения | 85–300 В | 270 В |
| UoH | Восстановление после перенапряжения | 85–300 В | 265 В |
| UL | Защита от пониженного напряжения | 85–300 В | 170 В |
| ULH | Восстановление после понижения | 85–300 В | 175 В |
| Io | Защита от перегрузки по току | 1–80 А | 40 А |
| SU/SI | Задержка отключения при аварии | 0,1–60 с | 3 с |
| SH | Задержка включения после защиты по току | 1–512 с | 60 с |
⚠️ Важное правило: значение восстановления (UoH/ULH) должно отличаться от порога срабатывания минимум на 5 В. Иначе реле начнёт «дёргаться» на границе. Опыт подсказывает: гистерезис — залог стабильной работы.
Расшифровка ЖК-индикации и кодов ошибок
Нормальный режим: переключение экранов
В обычном режиме дисплей показывает три варианта: напряжение/ток (ВА), активная мощность (Вт), потреблённая энергия (кВт·ч). Переключение — кнопками ➕/➖. Подсветка горит постоянно или 30 с после нажатия (настраивается параметром b9).

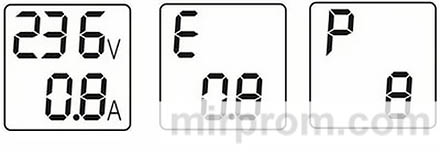

Рис. 2. Три варианта отображения данных на главном экране
Журнал ошибок Er1–Er5 и их расшифровка
✖️ Код 1 — срабатывание защиты от перенапряжения.
✖️ Код 2 — срабатывание защиты от пониженного напряжения.
✖️ Код 3 — перегрузка по току.
✖️ Код 4 — защита от резистивной нагрузки (режим общежития).
✖️ Код 5 — внутренняя ошибка реле.
Журнал хранит последние 5 событий. Просмотр — в конце меню настроек (Er1–Er5). Er1 — самая свежая запись. Это помогает быстро диагностировать повторяющиеся проблемы. Что логично.

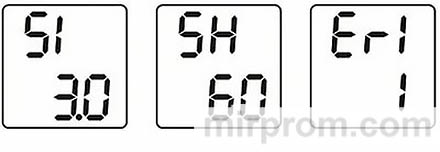

Рис. 3. Пример отображения кода ошибки в журнале событий
Монтаж на DIN-рейку и подключение к сети
Установка корпуса и подготовка проводников

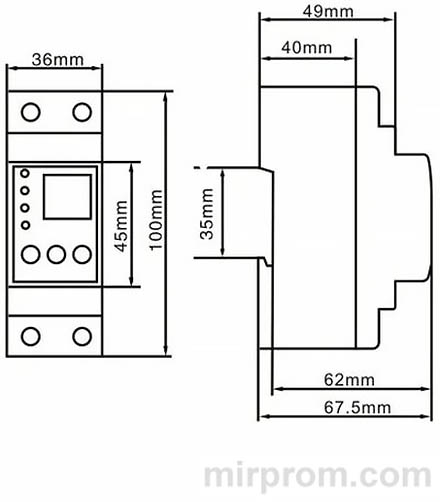

Крепление осуществляется на стандартную DIN-рейку 35 мм. Корпус занимает 2 модуля (2U). Просто защёлкнули — и готово. Сечение проводников — до 16 мм². Для многожильного провода обязательно используйте наконечники. Иначе контакт со временем ослабнет.
Схема коммутации и требования к защите
Подключайте строго по маркировке на клеммах: вход L/N → выход L/N → нагрузка. Нейтраль (N) должна быть подключена надёжно — без неё устройство не работает. Перед реле обязательно установите автоматический выключатель с током отключения ≤63 А. Это защита от КЗ и перегрузок.

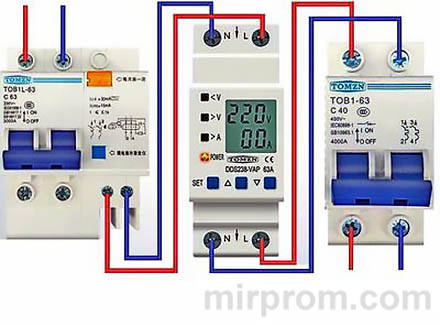

Рис. 4. Два варианта коммутации вход/выход/нейтраль
⚠️ Во влажных помещениях (ванная, сауна) помещайте устройство в бокс со степенью защиты не ниже IP55 (частичная защита от пыли и защита от брызг в любом направлении). Конденсат и брызги — главные враги электроники.
Меры безопасности и требования к эксплуатации
Квалификация персонала и стандарты подключения
Монтаж должны выполнять специалисты, изучившие инструкцию. Это не формальность. Внутри прибора — опасное для жизни напряжение. ⚠️ НЕ ПОДКЛЮЧАЙТЕ УСТРОЙСТВО В РАЗОБРАННОМ ВИДЕ! При обнаружении неисправности — немедленно обесточьте.
Перед включением проверьте: правильность схемы, соответствие нагрузки номиналу реле, затяжку винтов клемм. Честно говоря, большинство проблем возникает именно из-за спешки на этом этапе.
Особенности работы функции автоматического сброса
После срабатывания защиты реле попытается включить нагрузку повторно. Если авария не устранена — цикл повторится. Это может привести к частым коммутациям и перегреву. Решение: отключите нагрузку, найдите причину, только потом перезапускайте систему. Тут всё ясно.
✖️ При полном обесточивании все настройки сбрасываются в 0. Устройство не имеет встроенной батареи. Если внешний источник питания отключён, таймеры и счётчики начинаются с нуля. И это нормально — так спроектировано.
