Ротек RDU-1A пульт инструкция

Как удалённо снимать показания без доступа к счётчику

Принцип работы радиоинтерфейса и преимущества сплит-исполнения

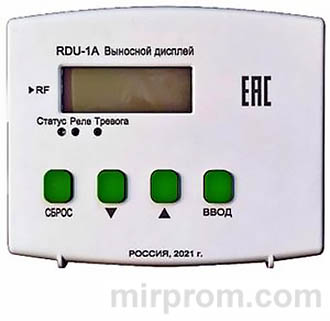

Вы когда-нибудь сталкивались с ситуацией, когда счётчик установлен в труднодоступном месте, а показания нужны срочно? ROTEK RDU-1A решает эту проблему. Выносной дисплей связывается со счётчиком РОТЕК РТМ-01С или РТМ-03С по радиоканалу — никаких проводов, никакого физического доступа к прибору учёта. Это не просто удобство, это другой подход к контролю энергопотребления.

✔️ Отображение активной энергии с точностью до 0,01 кВт·ч. ✔️ Мгновенные значения тока и напряжения в реальном времени. ✔️ Управление реле нагрузки при получении команды от ИВК ВУ. Всё это — в компактном корпусе с белой подсветкой экрана. Звучит технологично? Так оно и есть.

Питание от батарей и USB: гибкость в любых условиях

Устройство работает от двух батареек ААА — автономность до нескольких месяцев при умеренном использовании. ⚡ Подключите микро-USB для стационарной работы: подсветка будет гореть постоянно, звуковые сигналы активны, данные обновляются автоматически. Выбор за вами.

Расшифровка символов ЖК-экрана: что означают значки

Быстрая навигация по индикации без поиска в мануале

✔️ — область отображения числовых данных.
✔️ кВт·ч / кВАр·ч — единицы измерения активной и реактивной энергии.
✔️ — направление потока мощности или выход данных за пределы экрана.
✔️ — индикатор тревоги (требует внимания).
✔️ — установлена связь со счётчиком.
✔️ — статус реле: ON или OFF.
✔️ — низкий заряд батарей, пора заменить.

Практика показывает: 90% вопросов по индикации решаются одним взглядом на эту таблицу. Сохраните её в памяти — сэкономите время.

Сопряжение с ПУ: пошаговая инструкция за 4 шага

Как подключить дисплей к счётчику без ошибок

→ Нажмите комбинацию 【СБРОС】+【➤】 — устройство войдёт в режим сопряжения, на экране замигает цифра 1.
→ Кнопками ⬆⬇ выберите последнюю цифру серийного номера ПУ → нажмите 【ВВОД】.
→ Повторите для 3–6 последних цифр номера (чем больше — тем надёжнее).
→ Нажмите 【СБРОС】+【➤】 ещё раз для запуска процедуры. Успех = отображение полного серийного номера ПУ на экране.

⚠️ Важно: убедитесь, что отображённый номер принадлежит именно вашему прибору учёта. Если нет — повторите процедуру, введя больше цифр. После успешного сопряжения устройство автоматически обновит данные (при питании от USB).

Режимы работы: энергосбережение, автопрокрутка, подсветка

Когда какой режим использовать и почему

✔️ 【ЭНГ-СБЕР】 — энергосбережение при питании от батарей. Экран гаснет, устройство «спит» до нажатия кнопки.
✔️ 【Автопрокрутка группы 11】 — при питании от USB: параметры меняются каждые 5 секунд.
✔️ 【Ручная навигация】 — кнопки ⬆⬇ для перемещения внутри группы, 【ВВОД】 для выбора другой группы (0–11).

Подсветка: при батарейном питании включается на 10 секунд после нажатия любой клавиши. При USB — два режима: 【П-СВЕТ_0】 (гаснет через 20 сек бездействия) и 【П-СВЕТ_1】 (постоянно включена). По умолчанию — экономный вариант.

Управление кнопками: СБРОС, ВВОД, стрелки — функции и комбинации

Одинарные нажатия и сложные комбинации: что делает каждая

⚠️ Звуковой сигнал работает только при питании от USB. При батарейном режиме — только визуальная индикация. Это продлевает автономность.

Группы параметров 0–11: какие данные и когда отображаются

Группа 11 (по умолчанию): основные показатели для контроля

Именно эта группа отображается при автопрокрутке. ✔️ Время и дата захвата данных. ✔️ Активная энергия: импорт, суммарно и по тарифам 1–4. ✔️ Значения на конец последнего расчётного периода. ✔️ Реактивная энергия, импорт +R. ✔️ Лимит мощности до отключения нагрузки.

Для просмотра других групп (0 — системные данные, 1 — информация о ПУ) нажмите 【ВВОД】 во время прокрутки и выберите нужную группу кнопками ⬆⬇. После двух циклов просмотра устройство вернётся к группе 11, затем — в режим 【ЭНГ-СБЕР】.

Коды ошибок: расшифровка тревожных сообщений без паники

Что делать при появлении СБОИ-ХХХ на экране

✔️ СБОИ-EEP (E00) → ошибка EEPROM: перезагрузите устройство, если повторяется — в сервис.
✔️ СБОИ-РЕЛ (E01) → ошибка реле: проверьте подключение нагрузки.
✔️ ОБР-I (E04) → обратный ток: возможна несанкционированная генерация.
✔️ ПРО-U / ПЕР-U (E05/E06) → провал/перенапряжение: проверьте сеть.
✔️ НАР-МАГН (E09) → сильное магнитное поле: уберите источники помех.
✔️ ПЕРГР-P (E08) → превышение лимита мощности: снизьте нагрузку.
✔️ ЭНГ-СБЕР → не ошибка, а режим энергосбережения.

Практика показывает: большинство тревог связаны с внешними факторами (сеть, помехи, нагрузка), а не с неисправностью самого RDU-1A. Начните с проверки условий эксплуатации.

Питание от батарей и USB: как продлить автономность

Правила эксплуатации для максимального срока службы

→ Используйте качественные щелочные батарейки ААА — они служат в 3–5 раз дольше солевых.

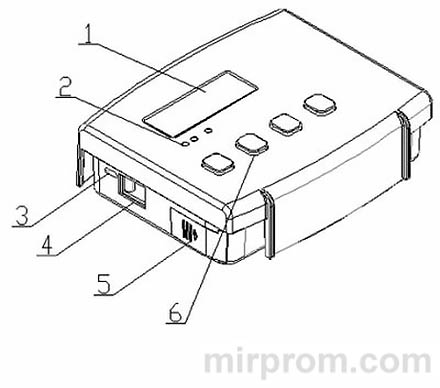

→ При длительном простое выключайте устройство переключателем на корпусе (п.4 в описании).
→ Храните запасные батарейки отдельно от устройства — избегайте самопроизвольного разряда.
→ При питании от USB отключайте подсветку в режиме 【П-СВЕТ_0】 для экономии энергии.

⚠️ Не смешивайте старые и новые батарейки, разные типы или производителей. Это снижает общую ёмкость и может повредить устройство.

Частые проблемы и решения за минуту

Топ-5 ситуаций и как их исправить без сервиса

1. Не отображаются данные → Проверьте: включено ли устройство? Есть ли связь с ПУ (индикатор )? Не разряжены ли батарейки?
2. Не удаётся сопряжение → Введите больше цифр серийного номера (5–6 вместо 3). Убедитесь, что ПУ включён и в зоне радиодоступности.
3. Экран не подсвечивается → При батарейном питании подсветка включается только при нажатии кнопки. При USB — проверьте режим в меню.
4. Данные не обновляются → Нажмите и удерживайте ⬆ более 2 секунд для принудительного запроса. Проверьте, не включён ли режим 【ЭНГ-СБЕР】.
5. Появился код ошибки → Сверьтесь с таблицей выше. Большинство ошибок устраняются перезагрузкой или корректировкой внешних условий.

Есть над чем подумать, правда? Большинство «поломок» — это просто необходимость в базовой проверке. Начните с простого — это экономит время и нервы.

Технические характеристики и совместимость с РОТЕК РТМ-01С/03С

Параметры устройства и требования к эксплуатации

ROTEK RDU-1A — это не просто дисплей. Это инструмент для профессионального контроля энергопотребления. ✔️ Удалённое снятие показаний. ✔️ Мониторинг параметров сети в реальном времени. ✔️ Интеграция с системами учёта. Всё, что нужно для эффективного управления электроэнергией.

Профессиональные лайфхаки для стабильной связи со счётчиком

Что не пишут в инструкции, но знают опытные пользователи

★ Размещайте дисплей в зоне прямой видимости со счётчиком — радиосигнал лучше проходит без препятствий.
★ При частых обрывах связи попробуйте изменить канал радиосвязи через меню (если поддерживается ПУ).
★ Регулярно очищайте контакты батарейного отсека от окислов — это улучшает стабильность питания.
★ Для стационарного использования подключите качественный блок питания 5 В / 1 А через микро-USB.
★ Сохраните серийный номер ПУ в надёжном месте — он понадобится при замене или перенастройке устройства.

Эти приёмы экономят время и повышают надёжность системы. Попробуйте — результат вас впечатлит. ROTEK RDU-1A — это решение для тех, кто ценит точность, удалённый контроль и профессиональный подход к учёту электроэнергии.
