Как работает система: прямой мониторинг в реальном времени
Принцип действия и ключевые преимущества
Система TPMS T81-TS01 / T81-TS02 осуществляет прямые измерения давления в каждой шине автомобиля. В каждое колесо устанавливается датчик (внутрь диска для T81-TS01 или поверх нипеля для T81-TS02), который непрерывно передаёт данные о давлении и температуре на главный модуль. Скажу прямо: это не косвенные расчёты по ABS, а реальные показатели здесь и сейчас.
Компоненты Infineon Technologies AG обеспечивают стабильность сигнала на частоте 433,92 МГц. Практика показывает: система работает в более чем 30 миллионах автомобилей по всему миру — это не маркетинг, а подтверждённая надёжность. Есть над чем подумать: один раз установил — и забыл о внезапных проколах на трассе.
Отличия моделей: внешний или внутренний монтаж
Выбор между T81-TS01 и T81-TS02 зависит от ваших предпочтений. Внешние датчики (T81-TS02) монтируются за 5 минут без разбортировки колёс — удобно для самостоятельной установки. Внутренние (T81-TS01) защищены от кражи и внешних воздействий, но требуют визита на шиномонтаж. Тут всё ясно: компромисс между простотой и безопасностью.
Рис. 1. Комплект системы: компактный дисплей и надёжные сенсоры
Комплектация: что входит в модели T81-TS01 и T81-TS02
Стандартный состав поставки
Обе модели включают главный модуль с дисплеем, четыре датчика, USB-кабель для зарядки, наклейки-предупреждения и инструкцию. Различия — в способе крепления:

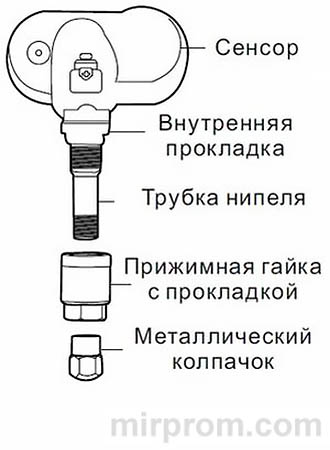

- ★ T81-TS01 (внутренние): датчики с резьбой под нипель, шестигранный ключ для монтажа

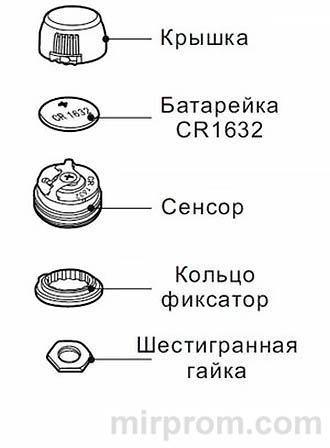

- ★ T81-TS02 (внешние): датчики с защитными гайками, гаечный ключ, приспособление для замены батареи, запасная батарейка CR1632
Однозначно: производитель продумал комплектацию до мелочей — докупать ничего не придётся. Впрочем, не все обращают внимание на запасную батарейку — а зря, это экономия времени при будущем обслуживании.

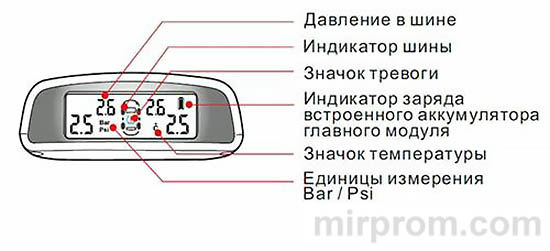

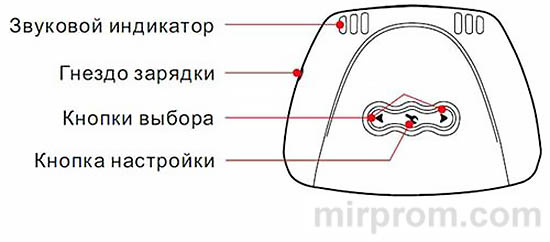

Рис. 2. Главный модуль: эргономичный корпус и интуитивное управление
Установка главного модуля: крепление и зарядка без ошибок

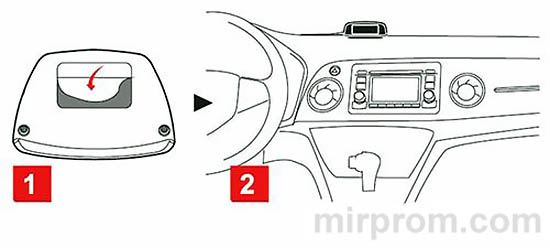

Выбор места и фиксация на панели
Прикрепите двусторонний скотч к нижней части корпуса, снимите защитную плёнку и установите модуль на приборную панель. Главное — чтобы дисплей был хорошо виден, но не отвлекал от дороги. Если честно, многие крепят «как попало», а потом жалуются на блики или неудобный угол обзора. Потратьте минуту на правильную позицию — это окупится.

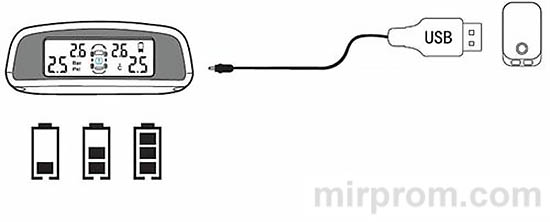

Подключение питания и автоматическая зарядка
Вставьте USB-кабель в разъём модуля, второй конец — в автомобильное зарядное устройство 5 В или штатный USB-порт. Зарядка происходит автоматически: индикатор мигает во время процесса и гаснет при полном заряде. Что имеем: подключил — и забыл, система сама поддерживает аккумулятор в готовности. Кстати, встроенный аккумулятор позволяет использовать модуль даже при заглушенном двигателе.
Рис. 3. Автоматическая зарядка: индикатор статуса и надёжное подключение
Монтаж внешних датчиков: защита от кражи и герметичность
Пошаговая установка на нипель

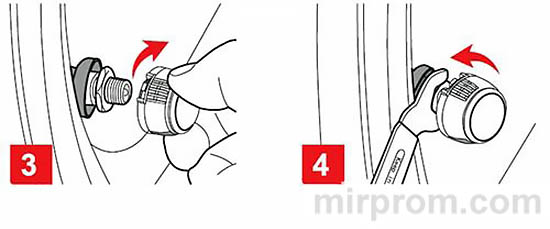

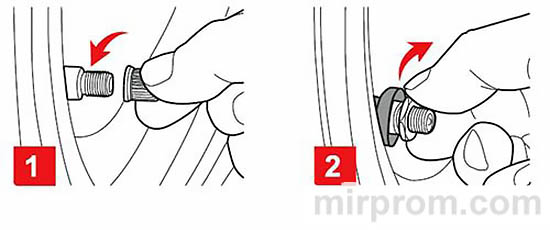

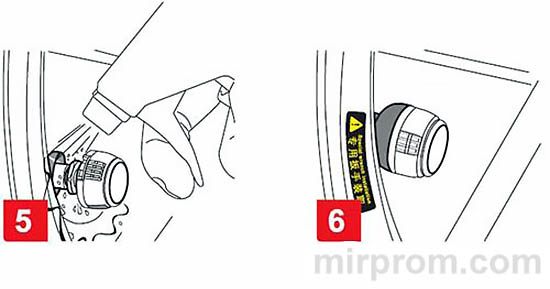

Процесс занимает 5–10 минут на колесо:→ Снимите защитный колпачок с нипеля→ Накрутите шестигранную гайку из комплекта→ Прикрутите датчик, совместив метку с положением нипеля→ Затяните гайку ключом в обратном направлении для фиксации→ Проверьте герметичность мыльным раствором→ Наклейте предупреждающую наклейку рядом с датчиком
Практика подсказывает: проверка мыльным раствором занимает 30 секунд, но предотвращает медленный спуск колеса в дороге. Без сомнения: этот шаг нельзя пропускать.
Защита от кражи и обслуживание

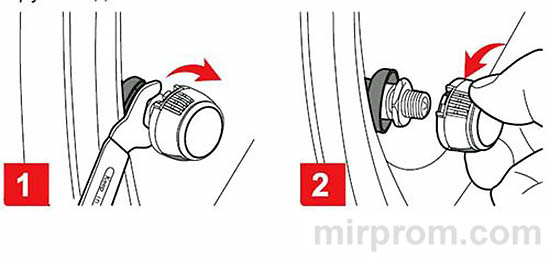

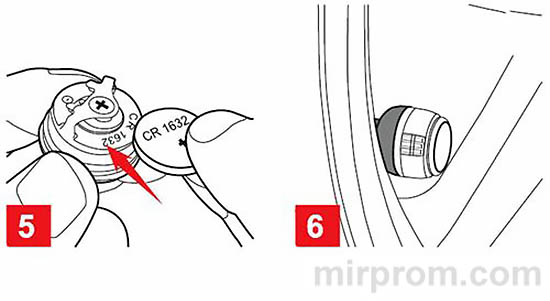

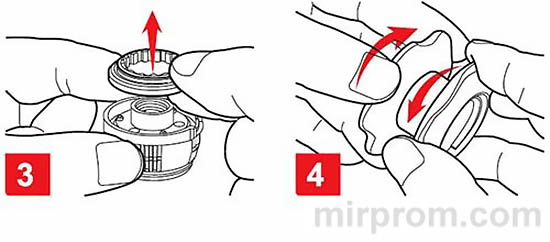

Патентованный корпус датчика и фиксирующая гайка делают демонтаж без специального инструмента практически невозможным. Для замены батарейки (срок службы ~1 год) используйте приспособление из комплекта: открутите крышку, замените CR1632, соберите в обратном порядке. Есть нюансы: не закорачивайте контакты при замене — это может вывести датчик из строя. По факту: простая предосторожность экономит деньги на покупке нового сенсора.
Рис. 4. Надёжная фиксация: защита от вибрации и несанкционированного снятия
Установка внутренних сенсоров: балансировка и нюансы монтажа
Монтаж внутри колеса: порядок действий

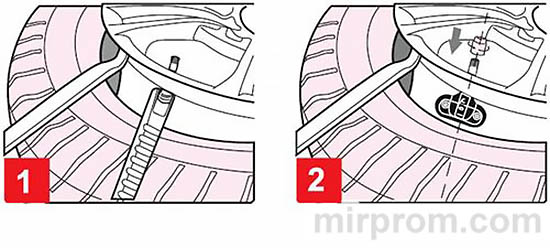

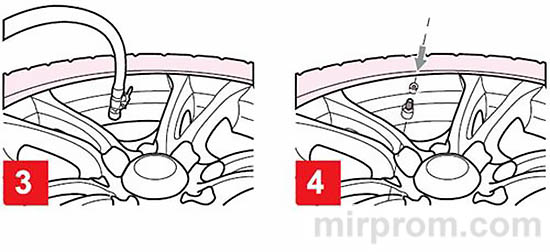

Установка внутренних датчиков требует разбортировки колеса — доверьте это профессионалам на шиномонтаже:→ Извлеките штатный клапан→ Установите датчик, совместив метку с положением нипеля→ Накачайте шину до рекомендованного давления→ Установите защитный колпачок→ Обязательно проверьте балансировку и добавьте грузы при необходимости
Важный нюанс: вес датчика всего 10 г, но дисбаланс даже в 5 г на скорости 100 км/ч создаёт ощутимую вибрацию. Скажу прямо: экономия на балансировке — ложная экономия.
Преимущества внутреннего размещения
Внутренние датчики защищены от кражи, механических повреждений и экстремальных температур. Они не влияют на эстетику диска и не требуют дополнительных наклеек-предупреждений. Впрочем, есть и обратная сторона: замена батарейки требует повторной разбортировки. Тут всё логично: выбирайте под свои приоритеты.
Рис. 5. Внутренний монтаж: скрытая установка без ущерба для внешнего вида
Первое включение: алгоритм привязки датчиков за 45 минут
Подготовка и первичная синхронизация
Перед первым запуском отключите стороннюю электронику (особенно антирадары — они работают на той же частоте 433 МГц и могут создавать помехи). Заглушите двигатель, включите только питание автомобиля и оставьте на 20 минут — в это время происходит автоматическая перепривязка датчиков. Затем заведите машину и проедьте 25 минут со скоростью не менее 20 км/ч. Однозначно: этот алгоритм гарантирует стабильное сопряжение всех четырёх сенсоров.
Обновление данных в движении

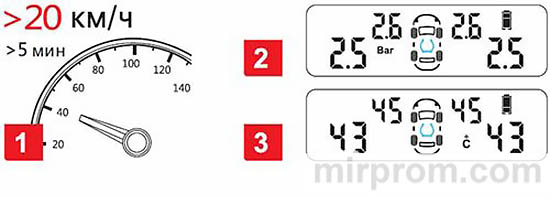

При скорости выше 20 км/ч главный модуль обновляет показания каждые 5–10 минут. Дисплей циклически показывает давление (50 секунд) и температуру (8 секунд) для каждого колеса. Если данные не отображаются — возможно, датчики ещё не привязались или есть помехи. Практика показывает: в 90% случаев достаточно просто продолжить движение.
Рис. 6. Циклическое отображение: давление и температура в реальном времени
Сигналы тревоги: расшифровка звуковых и визуальных предупреждений
Типы предупреждений и их значение

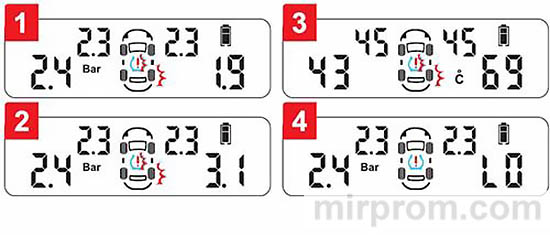

Система использует комбинацию звуковых сигналов и индикации на дисплее:⚠️ Медленный «Бип---Бип---Бип» — утечка воздуха, проверьте колесо⚠️ Частый «Бип-Бип-Бип-Бип» — быстрая потеря давления, остановитесь немедленно⚠️ Тройной сигнал «Бип-Бип-Бип» — превышение давления (2,0–3,0 Атм) или температуры (>68 °C)⚠️ Двойной «Бип-Бип» — низкий заряд батареи датчика⚠️ Одиночный «Бип» — ошибка связи с датчиком или его неисправность
Если честно, звуковые сигналы продуманы так, чтобы их нельзя было перепутать даже в шумном салоне. Это серьёзно: безопасность в деталях.
Индикация низкого заряда и ошибок
При разряде аккумулятора главного модуля на дисплее появляется соответствующий значок. Не игнорируйте его: внезапное отключение в пути лишит вас контроля за давлением. Зарядите модуль при первой возможности. Кстати, датчики предупреждают о разряде за 2–3 недели до полного отказа — есть время подготовиться.
| Сигнал | Причина | Действие |
|---|---|---|
| Медленный «Бип---» | Медленная утечка | Проверить давление, подкачать при необходимости |
| Частый «Бип-Бип» | Быстрый спуск | Остановиться, осмотреть колесо, вызвать помощь |
| «Бип-Бип-Бип» | Перегрев или перекачка | Охладить шины или стравить лишнее давление |
| «--» на дисплее | Потеря связи с датчиком | Продолжить движение >20 км/ч для обновления |
| «Er» / «Lo» | Неисправность датчика | Заменить сенсор или проверить батарею |
Повторное сопряжение: как перепривязать датчики при замене
Вход в режим настройки

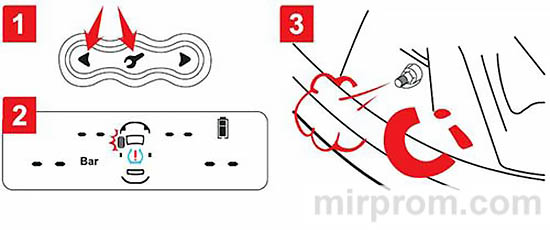

Зажмите одновременно кнопки 【▶】 и 【⚙】 на 5 секунд — система перейдёт в режим сопряжения. Последовательность привязки фиксирована: левое переднее (A) → правое переднее (B) → левое заднее (C) → правое заднее (D). Иконка текущего колеса начнёт мигать, на остальных отобразится «--». Тут всё ясно: пошаговый процесс исключает ошибки.
Метод снижения давления для привязки
Для внутренних датчиков: слегка спустите соответствующее колесо — система распознает изменение давления и подаст подтверждающий сигнал «Бип-Бип-Бип». Нажмите 【▶】 для перехода к следующему колесу, повторите процедуру. После привязки всех четырёх датчиков модуль автоматически вернётся в рабочий режим. Не забудьте накачать колёса до штатного давления! По факту: весь процесс занимает 10–15 минут.
Рис. 7. Пошаговая привязка: визуальная подсказка на дисплее
Решение проблем: если датчик не отображается или показывает «--»
Диагностика типовых ситуаций
Столкнулись с проблемой? Начните с простого чек-листа:→ «--» вместо данных: датчик не привязан или автомобиль стоит на месте — проедьте >20 км/ч→ «Er» / «Lo»: неисправность датчика или разряжена батарея — замените сенсор→ Нет сигнала от одного колеса: проверьте, не экранирует ли сигнал металлический диск или дополнительная электроника→ Частые ложные срабатывания: убедитесь, что рядом нет мощных радиопередатчиков
Возможно, причина банальна: датчик ещё не вышел на связь после установки. Дайте системе 10–15 минут движения — в большинстве случаев проблема решается сама.
Когда требуется замена датчика
Если после повторной привязки и проверки батареи датчик не работает — вероятно, он вышел из строя. Замените его на новый (совместимый с вашей моделью) и выполните процедуру сопряжения заново. Справедливости ради: процент отказов у этих сенсоров минимален, чаще всего дело в разряженной батарейке или помехах.
| Проблема | Вероятная причина | Решение |
|---|---|---|
| Все датчики «--» | Нет движения >20 км/ч, помехи | Продолжить поездку, отключить антирадар |
| Один датчик «--» | Потеря связи, разряд батареи | Проверить батарею, перепривязать |
| «Er» / «Lo» | Неисправность сенсора | Заменить датчик |
| Частые ложные тревоги | Помехи на частоте 433 МГц | Убрать источники помех, перенастроить |
Технические характеристики: точность, частота, ресурс
Параметры главного модуля
Компактный и энергоэффективный:→ Напряжение питания: 3,2 В→ Ток в режиме ожидания: 3 мА→ Ток в режиме тревоги: 45 мА→ Частота радиоканала: 433,92±0,5 МГц→ Рабочая температура: 0…+60 °C→ Масса: 50 г
Характеристики датчиков
Надёжные и точные сенсоры:→ Питание: 1,8–3,3 В (батарейка CR1632)→ Ток ожидания: 2 мкА (почти не разряжается в простое)→ Ток измерения: 18 мА→ Диапазон давления: 0–3,5 Bar, точность ±0,1 Bar→ Диапазон температур: -40…+90 °C, точность ±1 °C→ Усилие затяжки: 4 Н*м→ Масса: 10 г
Впечатляет: при таких габаритах и энергопотреблении система обеспечивает профессиональную точность. Но есть нюансы: перевод единиц давления — 1 Bar = 14,5 Psi = 1,02 кг/см² = 100 кПа. Заметьте: это полезно при сравнении с рекомендациями производителя шин.
Гарантийные обязательства и условия обслуживания
Срок гарантии и условия ремонта
Гарантийный срок эксплуатации — 12 месяцев с даты продажи. В течение этого периода производится безвозмездный ремонт при соблюдении правил эксплуатации. Важно: без предъявления гарантийного талона, при механических повреждениях или неисправностях из-за неправильного использования гарантийный ремонт не осуществляется. Если честно, это стандартная практика — сохраните чек и талон.
Обмен и сервисное обслуживание
При соблюдении всех требований эксплуатации и подтверждённой неисправности обмен прибора производится по месту продажи. Производитель оставляет за собой право вносить изменения в комплектацию без предварительного уведомления — актуальную информацию уточняйте у продавца. Без сомнения: покупка у официальных дилеров гарантирует поддержку и доступ к оригинальным запчастям.
Рис. 8. Визуальные сигналы: быстрая диагностика состояния системы
Заметьте: система не требует сложного обслуживания — достаточно периодически проверять заряд главного модуля и батарейки в датчиках. Это серьёзно: минимум усилий — максимум безопасности. Впрочем, не забывайте: даже самая надёжная электроника требует внимательного отношения. Получается, забота о системе — это забота о себе и пассажирах.
