Цифровой прибор Green Line GL-9505E для настройки спутниковых антенн. Цифровой спутниковый искатель (сатфайндер) управляется микропроцессором, что делает его очень надежным и точным. Сила сигнала графически отображается на ЖК-дисплее в виде шкалы и в цифрах (0-99). Он также может подавать тональные сигналы (более высокий тон - лучший сигнал) на зуммер. Цифровой сатфайндер очень чувствителен и может обнаруживать самые слабые сигналы, сильные входящие сигналы (мощный спутник, большие тарелки) можно легко ослабить для лучшего считывания. Входная частота 950-2150 МГц, DC 13-18 V , уровень входного сигнала MAX: -10 дБм, уровень входного сигнала MIN: -40 дБм
Другие названия модели: DSFM Digital Satfinder SPACE Television 9505E
Инструкция Green Line GL-9505E satfinder измеритель спутнокового ТВ сигнала
Технические характеристики
Диапазон частот: 950 МГц ~ 2150 МГц
Диапазон входных уровней: -40 дБм ~ -10 дБм
Входное сопротивление: 75 Ом
Тип разъема: Type F
Напряжение питания 13-18 В постоянного тока
Рабочая температура: 0°C ~ +40°C
Тип LCD: TFT-дисплей
.
Меры предосторожности
Благодарим Вас за выбор данного устройства. Перед установкой мы хотели бы напомнить вам некоторые положения техники безопасности, а именно:
Введение
Внимание! Настройка антенны это сложный процесс, который должны выполнять профессиональные установщики!
Если Вы решили самостоятельно установить антенну, то в данной инструкции Вы найдете рекомендации, которые могут Вам понадобиться.

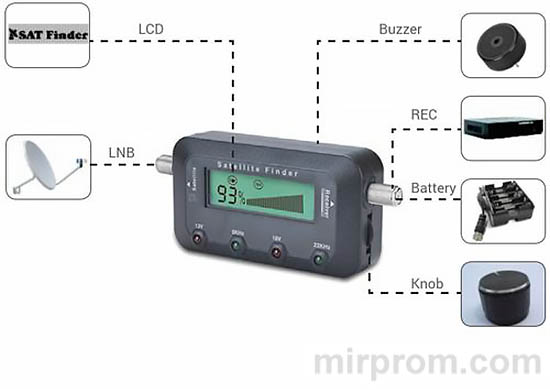

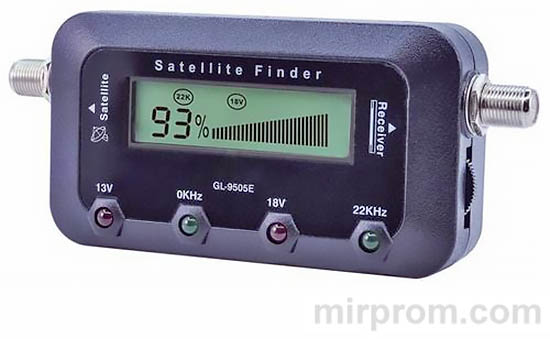

Green Line GL-9505E - это прибор (сатфайндер) для быстрого поиска спутников и точной настройки антенны (или нескольких конверторов на одной антенне) на любой спутник. Он имеет разъёмы для подключения ресивера и конвертора LNB, LCD индикатор, ручку регулировки усиления и четыре светодиода. Эти светодиоды сигнализируют о наличии и напряжении питания, тона 22КГц и горизонтальной поляризации.
В приборе есть звуковой сигнализатор, который позволяет подстраивать точное направление антенны по изменяющему тону звука. Прибор подключается между ресивером и антенной (в непосредственной близости от антенны).
Подключение и эксплуатация
Перед поиском спутника необходимо в меню настроек антенны ресивера выбрать нужный спутник.
1. Подключите коаксиальный разъем LNB/LNBF к разъему “Satellite” (SAT) на приборе.
2. Подключите коаксиальный кабель от вашего спутникового ресивера к входу “Receiver” на Satellite Finder. Измеритель сигнала при этом автоматически включится.
3. Включите спутниковый ресивер, если он не был включен автоматически. Поворачивайте ручку до тех пор, пока уровень сигнала не достигнет отметки около 0% (критической точки).
4. Далее необходимо приблизительно направить Вашу спутниковую антенну по азимуту, установив угол приблизительный элевации (информация по установке должна поставляться вместе с Вашей спутниковой антенной). Направьте антенну на спутник в нужном направлении, установив на антенне правильные настройки азимута и высоты. Советуем использовать специализированные приложения на смартфон, они существенно облегчат вам процесс первоначальной настройки.
5. Медленно и с паузами перемещая азимут (вправо/влево) и угол элевации (вверх/вниз) Вашей спутниковой антенны, контролируйте значение уровня принимаемого сигнала по шкале. Добейтесь максимального увеличения уровня сигнала на спутниковом видоискателе, перемещая антенну по азимуту и высоте. Когда индикатор уровня сигнала на спутниковом индикаторе достигнет полной шкалы, то снова воспользуйтесь регулировкой усиления - поверните ручку управления на спутниковом индикаторе, чтобы снизить уровень входящего сигнала. Продолжайте медленно перемещать антенну, пока не будет достигнут оптимальный уровень сигнала.
6. Благодаря этому продолжайте искать положение антенны, при котором уровень сигнала будет максимальный.
7. Аккуратно затяните болты на креплениях антенны, сохраняя ее положение, и отсоедините сатфайндер.
8. Настройка завершена, можете подключить ресивер напрямую к антенне.
Важные замечания
1) Светодиод, обозначенный как 22 кГц: Приемник посылает сигнал частотой 22 кГц, который используется для переключения некоторых LNB на высокую частоту.
2) Светодиод, обозначенный как 0 Гц: Приемник не посылает сигнал частотой 22 кГц.
3) Светодиод с маркировкой 13 В: указывает, что спутниковый ресивер переключает питание на 13 В для переключения вертикальной поляризации LNB.
4) Светодиод с маркировкой 18 В: указывает, что спутниковый ресивер переключает питание на 18 В для переключения горизонтальной поляризации LNB.
