Спутниковый искатель V8 Finder Инструкция

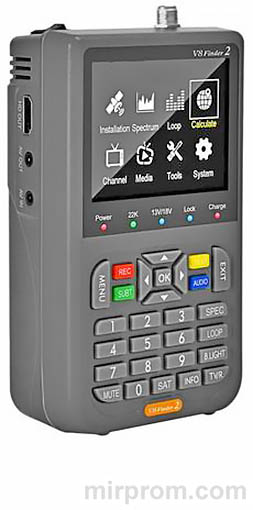

GTMEDIA V8 Finder 2 — портативный измеритель сигнала, совместимый с DVB-S/S2/S2X и MPEG-2/4 H.264 (8 бит). Благодаря своим компактным размерам, легкому весу, интуитивно понятному пользовательскому интерфейсу, длительному времени работы от батареи и богатому набору функций счетчик обеспечивает все функции, необходимые для установки и проверки услуг цифрового телевидения в жилых домах или многоквартирных домах.
Другие названия модели: Freesat v8 finder V-71HD, V8 Finder2

Инструкция GTMEDIA V8 Finder 2 измеритель спутнокового ТВ сигнала

Технические характеристики

СТАНДАРТЫ ПЕРЕДАЧИ ДАННЫХ: DVB-S/S2, H.264
СПУТНИКОВЫЙ ВВОД/ДЕМОДУЛЯЦИЯ
Тип разъема: Type F
Входная частота: от 950 до 2150 МГц
Уровень входного сигнала: от -65 до -25 dBm
Управление переключением диапазонов: 22 кГц
Источник питания LNB: 13 В/18 В, макс. 400 мА
Тип демодуляции: QPSK, 8PSK
Полоса обмена данными: 2‹Rs‹45 Mband(SCPC/MCPC)

ХАРАКТЕРИСТИКИ LCD
Тип LCD: TFT-дисплей
Количество точек: 320 (RGB)*240
Активная область (ШхВ) 70*52,5 мм

Выходной AV-интерфейс
Тип разъема: Разъем 3,5 мм
Видеовыход: CVBS, HD OUT
Аудиовыход: Стерео аудио L/F выход

AV входной интерфейс
Тип разъема: Разъем 3,5 мм
Видеовход: CVBS,
Аудиовход: Стерео аудио L/ F вход

ОБРАБОТКА АУДИО/ВИДЕОСИГНАЛА
Декомпрессия видео: в формате H.264 MP и HP@L4.HW Декодирование в формате JPEG
Разрешение: PAL-25 кадров при 720*576, NTSC-30 кадров при 720*480
Совместимость с сигналами: Поддержка конвертации для различных видеоформатов
Формат видео: 4:3,16:9
Распаковка аудио: MPEG-1 Layer I/ II MPEG-2
Pежим вывода звука: Стерео, Моно, R / L

ПОРТ ПЕРЕДАЧИ ДАННЫХ
Интерфейс: USB
Протокол передачи данных: USB2.0
Система управления файлами: NTFS, FAT32, FAT16
Формат файлов: Wma, mp3, mp4, avi, jpg, джпэг, bmp, img

ИСТОЧНИК ПИТАНИЯ
Источник питания: 7,4 В/3000 мАч
Адаптер:
ВЫХОД: 12 В постоянного тока / 1,5 А,
ВХОД: 100-240 В переменного тока, 50/60 Гц
Потребляемая мощность: Макс. 10 В

ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размер (Ш*Г*В): 95*155*45 (мм)
Вес нетто: Около 0,5 кг

.

Меры предосторожности

Благодарим Вас за выбор данного устройства. Перед установкой мы хотели бы напомнить вам некоторые положения техники безопасности, а именно:

Перед началом эксплуатации обязательно прочтите данное руководство пользователя.

Вы должны установить тарелку в правильном направлении и под правильном углом. Если тарелка не работает должным образом, обратитесь к местному продавцу или к заводу-производителю.

При перемещении устройства из холодного места в жаркое и наоборот может образоваться конденсат, который может вызвать некоторые проблемы. Лучше выключите питание и снова включите его спустя 1-2 часа нахождения искателя в помещении.

Держите прибор в чистом, сухом, затемненном месте с достаточной вентиляцией.

Не накрывайте прибор и не ставьте его на устройство, излучающее тепло.

При проведении чистки используйте мягкую чистую ткань с небольшим количеством моющей средства.

Не снимайте крышку.

Не подвергайте устройство воздействию сильной жары, холода или влажности.

Никакие жидкости или любые другие материалы и вещества не должны попасть внутрь устройства.

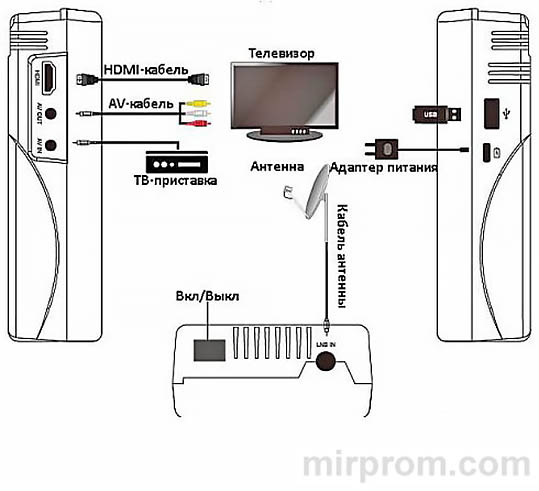

Схема подключения

Внешний вид, органы индикации и управления

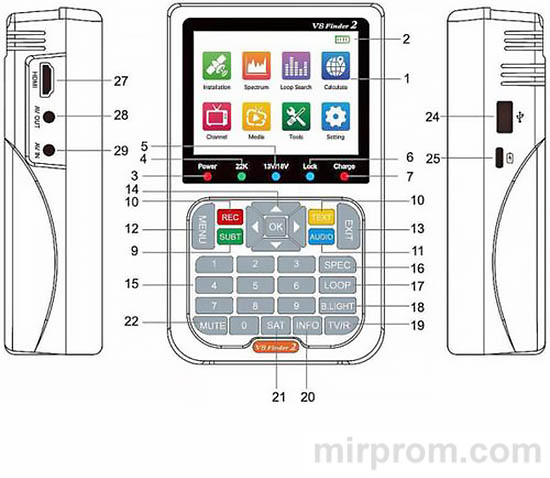

1. LCD экран Видео дисплей 2. Отображение уровня заряда батареи. Когда появляется красное предупреждение, заряжайте его.
3. Питание Индикатор питания
4. 22 КГц Индикатор питания 22 КГц
5. 13 В / 18 В Выходное напряжение вертикальной/горизонтальной поляризации;
6. Блокировка Индикатор блокировки
7. Зарядка При зарядке мигает красным. При полной зарядке мигает красным и синим
8. REC Интерфейс записи
9. SUBT Интерфейс субтитров
10. TEXT Интерфейс текста
11. AUDIO Интерфейс аудио
12. Menu Главное меню, возврат в предыдущее меню
13. EXIT Выход из текущего меню и сохранение настроек
14. Навигационные стрелки Контроль громкости, перемещение курсора, изменение, подтверждение и т.д.
15. Цифровая клавиатура Ввод номера каналов и программ
16. SPEC Интерфейс спектра
17. LOOP Интерфейс поиска петли
18. B. Light Подсветка дисплея
19. TV/R Переключение между ТВ и радио
20. INFO Информационный интерфейс
21. SAT Показать список спутников
22. MUTE Отключение или включение аудио вывода
23. LNB IN Подключение к кабелю спутниковой антенны;
24. USB Подключение USB-накопителя
25. Подключение к адаптеру питания (5В / 9В / 12 В)
26. Вкл/Выкл Включение и выключение устройства
27. HDMI Подключение к телевизору через порт HDMI
28. AV OUT Подключение к телевизору через порт AV
29. AV IN Подключение к искателю через порт AV
30. Динамик Встроенный динамик

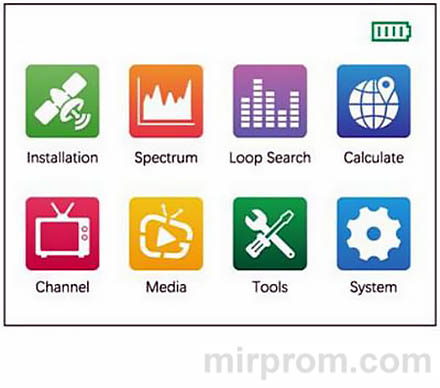

Меню на экране

Установка

Спектр

Поиск петли

Расчёт

Канал

Медиа

Инструменты

Настройки

Установка

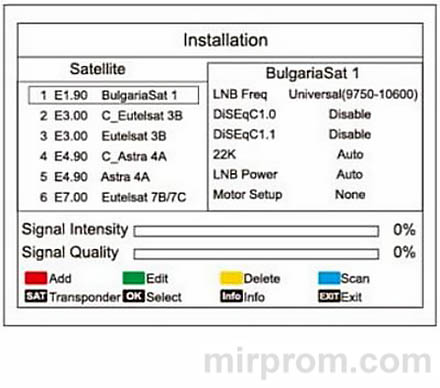

Выберите пункт Installation, а затем нажмите Ок в списке спутников. Стрелками влево или вправо или кнопку ОК, чтобы перейти в настройки спутника. Кнопками вверх и вниз переместите курсор и затем нажмите кнопки Ок для выбора пункта.

Спутник: выберите нужный спутник (пометьте значок, чтобы сделать выбор).

Частота LNB: выберите нужный спутниковый конвертер (обратите Внимание на правильную настройку частоты LNB).

DiSEqC 1.0: Установите номер порта.

DiSEqC 1.1: Установите номер порта.

22K: включение или выключение переключателя 22 кГц.

Мощность LNB: Установите выходную мощность конвертера H, V, Авто или Выкл (по умолчанию стоит Авто).

Настройка двигателя: Если выбрано DISEqC1.2 или USALS, с помощью клавиш ◀ ▶, выбрать канал ПЧ, и использовать цифровые клавиши для ввода центральной частоты.

Красная клавиша: добавить новый спутник.

Зеленая клавиша: Редактировать текущий выбранный спутник.

Клавиша Delete: Удалить текущий выбранный спутник.

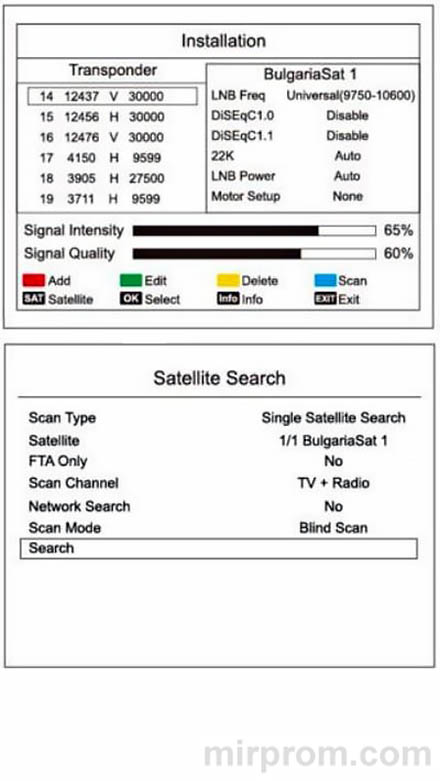

Синяя клавиша: выберите текущий спутник. Войдите в меню настроек поиска спутников и подтвердите поиск.

Клавиша «0»: Войдите в меню настройки транспондера. Метод работы такой же, как и в меню настройки спутника.

Кнопки Info: Вход в интерфейс отображения информации о текущем сигнале транспондера.

....

Подсчеты

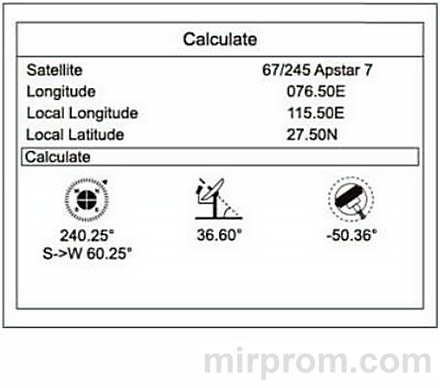

Выберите «Рассчитать», а затем нажмите «ОК» в окне «Рассчитать». Нажмите ◀ ▶ или OK, чтобы выбрать спутник.

Долгота: долгота текущего спутника;

Местная широта: цифровые клавиши для ввода долготы местности;

Местная широта: цифровые клавиши для ввода широты местности;

Подсчет: в соответствии с указанными выше значениями широты и долготы рассчитайте опорные данные, необходимые для установки спутника.

Каналы

Выберите пункт Channel и нажмите кнопку Ок, чтобы перейти в подменю.

Медиа

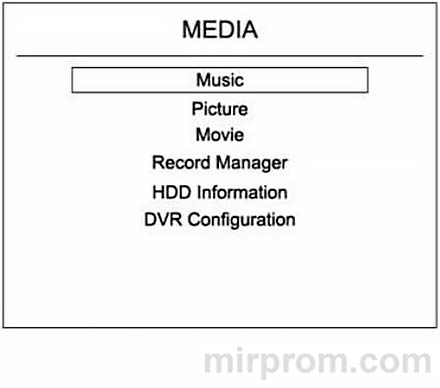

Выберите пункт Медиа, затем нажмите кнопку Ок. Можно воспроизвести музыку, изображения, фильмы, записанные программы.

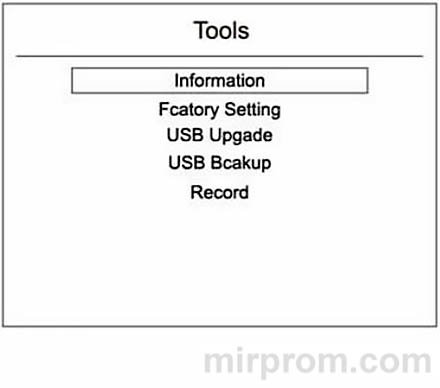

Инструменты

Выберите пункт Инструменты и нажмите кнопку Ок, для перехода в подменю.

Информация: нажмите кнопку OK, чтобы просмотреть информацию об устройстве.

Заводские настройки: нажмите кнопку OK, чтобы подтвердить сброс настроек.

❗👉➨ Примечание. При выборе заводских настроек все пользовательские настройки и база данных будут стерты.

USB-обновление: файл обновления должен быть на USB-накопителе. Вставьте его в устройство. Нажмите OK, чтобы обновить прошивку. Используйте кнопки со стрелками, чтобы выбрать файл обновления, и нажмите OK, чтобы обновить.

❗👉➨ Внимание: не выключайте питание и не извлекайте флешку, иначе это повредит программное обеспечение устройства, и спутниковый искатель не сможет загрузиться снова.

Резервное копирование через USB: резервное копирование программного продукта или данных на U-диск.

Запись: запись потока TS на флешку.

......

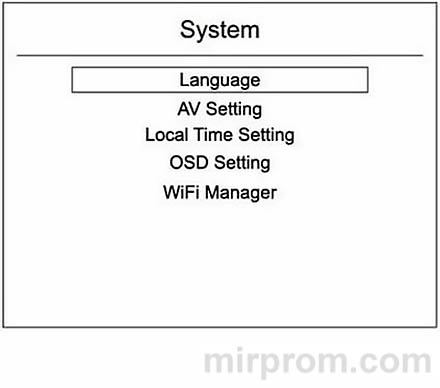

Система

Выберите пункт System и нажмите кнопку Ок, для перехода в подменю.

Язык. Смена языка меню.

Настройка аудио видео.

Настройка местного времени.

Настройка меню на экране.

• Управление Wi-Fi.
