Назначение и ключевые преимущества ТС-011М
Для чего нужен этот прибор

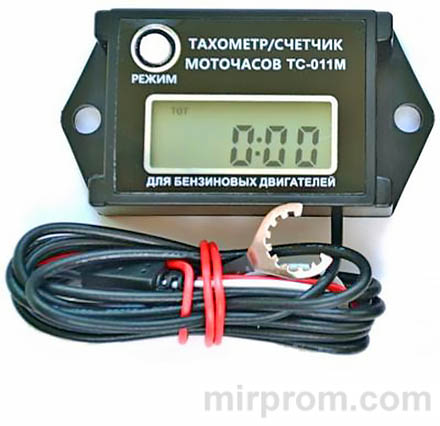

Тахометр ТС-011М создан для тех, кто ценит контроль над техникой. Прибор измеряет число оборотов в минуту и фиксирует время работы бензинового двигателя с системой искрового зажигания. Вы получаете два счётчика моточасов в одном корпусе: накопительный (фискальный) для учёта общего ресурса и сбрасываемый — для отслеживания интервалов между ТО.
Установка возможна в любом удобном месте: компактный корпус весом 70 грамм не займёт много пространства. Главное достоинство — полная автономность. Тахометр ТС-011М не требует подключения к бортовой сети и не вмешивается в штатную электросхему двигателя. Индуктивный датчик считывает импульсы бесконтактно, через сигнальный провод, обмотанный вокруг высоковольтного кабеля.
| Преимущество | Практическая польза |
|---|---|
| ✔️ Бесконтактное подключение | Сохраняете гарантию на двигатель, никаких разрезов проводов |
| ✔️ Автономное питание | Работает от встроенной батареи до 4 лет без подзарядки |
| ✔️ Защита IP67 | Не боится брызг, пыли, вибрации — идеален для лодок и мототехники |
| ✔️ Универсальность | 7 режимов настройки под 2-тактные, 4-тактные и многоискровые ДВС |
Технические характеристики: надёжность в деталях
Питание и автономность
Встроенная литиевая батарея обеспечивает непрерывную работу не менее четырёх лет. Функция включения/выключения без потери накопленной информации — нажали кнопку, прибор отключился, данные сохранились. Всё просто и логично.
Защита и надёжность
Диапазон рабочих температур от -30°С до +85°С позволяет использовать тахометр ТС-011М в любых климатических условиях. Стойкость к вибрациям 10-75 Гц, класс пылевлагозащиты IP 67 — прибор выдержит эксплуатацию на воде, в пыли, при тряске. 8-мм 7-сегментный высококонтрастный ЖК-дисплей читается даже при ярком солнце.
| Параметр | Значение |
|---|---|
| Макс. измеряемые обороты | 60 000 об/мин |
| Дискретность тахометра | 1-3 секунды |
| Дискретность счётчика | 1 минута |
| Макс. показание счётчиков | 999,99 моточасов |
| Длина сигнального провода | 1,7 м (с удлинением до 5 м) |
Комплектация и подготовка к работе
В коробке вы найдёте сам тахометр и инструкцию по монтажу. Никаких лишних деталей — только то, что нужно для старта. Перед установкой освободите прибор от упаковки, проверьте корпус на отсутствие сколов и трещин. Готово? Переходим к настройке.
Режимы работы: тахометр и счётчики моточасов
Автоматический переход в режим тахометра
Включение — кратковременное нажатие кнопки 【РЕЖИМ】. Отключение — удержание той же кнопки 10 секунд. При запуске двигателя тахометр ТС-011М автоматически переходит в режим измерения оборотов: на дисплее появляется надпись «PRM», а цифры показывают текущие об/мин. Остановили мотор — прибор переключается на отображение накопленных моточасов с точностью до минуты.
Переключение между режимами выполняется однократным нажатием 【РЕЖИМ】. Всё интуитивно, без сложных меню.
Накопительный счётчик: данные без возможности сброса
Когда двигатель заглушен, на экране отображается общий пробег в моточасах. Индикатор «ТОТ» в верхней части дисплея подтверждает режим. Эти показания нельзя обнулить — они фиксируют реальный ресурс двигателя. Удобно для контроля остаточной стоимости техники или планирования капитального ремонта.
Сбрасываемый счётчик: контроль интервалов обслуживания
Индикатор «JOB» означает активный сбрасываемый счётчик. Хотите обнулить? Удерживайте 【РЕЖИМ】 5 секунд, пока на экране не появится «RESET». Готово — отсчёт начался заново. Используйте этот режим для отслеживания интервалов замены масла, свечей, фильтров.
Настройка под тип двигателя: 7 режимов искрообразования
Не все двигатели искрят одинаково. Чтобы тахометр ТС-011М показывал точные данные, выберите режим, соответствующий вашему ДВС. Как переключить? Во время отображения символа «F» удерживайте 【РЕЖИМ】 5 секунд — экран начнёт мерцать, появится надпись «SET». Короткими нажатиями выберите нужный режим, отпустите кнопку — через 5 секунд настройки сохранятся.
| Режим | Тип двигателя | Описание импульса |
|---|---|---|
| 1P1r | Двухтактный одноцилиндровый | 1 искра за 2 такта = 1 раз за оборот коленвала |
| 1P2r | Четырёхтактный с распределителем | 1 искра за 4 такта = 1 раз за 2 оборота |
| 2P1r | Двухтактный двухцилиндровый (Tohatsu, Suzuki) | 2 искры за оборот (одно канальная система с двухискровой катушкой) |
| 3P1r / 4P1r / 6P1r / 8P1r | Многоискровые системы | Соответственно 3, 4, 6 или 8 импульсов за 1 оборот маховика |
Выбрали неверный режим? Показания будут завышены или занижены. Если сомневаетесь — сверьтесь с мануалом двигателя или проконсультируйтесь с мастером. Лучше потратить 5 минут на настройку, чем потом гадать, почему цифры «плывут».
Пошаговая установка на лодочный мотор
Монтаж тахометра ТС-011М не требует специальных инструментов. Следуйте алгоритму — и через 15 минут прибор будет готов к работе.
- → Освободите прибор от упаковки, убедитесь в отсутствии механических повреждений корпуса.
- → Снимите защитный кожух двигателя для доступа к свече зажигания.
- → Красный конец сигнального провода оберните 4-5 витками вокруг высоковольтного кабеля, идущего к свече. Расстояние от наконечника свечи — не менее 5 см.
- → Белый провод с клеммой закрепите под любой болт или винт на корпусе двигателя (масса).
- → Зафиксируйте витки сигнального провода изолентой так, чтобы они плотно прилегали и не смещались.
- → Выберите место установки корпуса с учётом видимости дисплея во время работы.
- → Закрепите прибор саморезами или пластиковыми хомутами через монтажные отверстия.
- → Остаток сигнального провода сверните кольцами, зафиксируйте хомутом и уберите в безопасное место.
- → Проложите кабель подальше от других проводов и катушек зажигания — это снизит наводки.
- → Готово. Прибор включается/выключается автоматически с пуском и остановом двигателя.
⚠️ Важный нюанс: на многоцилиндровых двигателях не имеет значения, к цилиндру какого номера вы подключите сигнальный провод. Импульс считывается с любого высоковольтного кабеля.
Замена элемента питания: сохраняем влагозащиту
Батарея служит до 4 лет, но рано или поздно её придётся заменить. Чтобы не нарушить герметичность корпуса, действуйте аккуратно:
- → Откройте заднюю крышку тонким плоским предметом.
- → Удалите герметик деревянной зубочисткой (не металлической, чтобы не повредить плату).
- → Отпаяйте старый элемент паяльником мощностью не более 40 Вт.
- → Впаяйте новую батарею, соблюдая полярность (+/-).
- → Залейте внутреннюю полость силиконовым герметиком для восстановления защиты.
- → Склейте крышку клеем для пластика.
- → Активируйте прибор нажатием кнопки на лицевой панели.
Если не уверены в своих силах — доверьте замену специалисту. Потеря влагозащиты = риск выхода прибора из строя при первом же дожде.
Практические советы для точных показаний
Тахометр ТС-011М — инструмент надёжный, но есть нюансы, которые влияют на точность. Практика показывает: большинство «проблем» решаются на этапе монтажа.
- ★ Располагайте сигнальный провод параллельно высоковольтному кабелю, без перекрестий и петель — это улучшает стабильность сигнала.
- ★ Избегайте прокладки рядом с силовыми проводами стартера или генератора — наводки могут искажать показания.
- ★ Если дисплей «мерцает» или показывает нестабильные значения — проверьте надёжность контакта массы (белый провод).
- ★ Для двигателей с электронным зажиганием иногда требуется подобрать оптимальное количество витков сигнального провода (экспериментально: 3, 4 или 5).
Звучит сложно? На деле — пара минут настройки, и прибор работает как часы. А если остались вопросы — перечитайте раздел про режимы искрообразования. Чаще всего ошибка кроется именно там.
