Термоанемометр TESTO 405 вер. 1 Инструкция

Назначение TESTO 405 v1: точные измерения в вентиляции

Для кого создан этот прибор

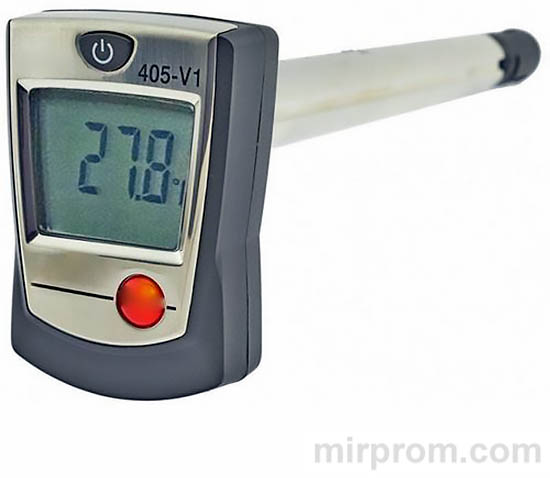

Термоанемометр TESTO 405 v1 — инструмент для тех, кто ценит точность и мобильность. Компактный корпус легко помещается в карман, а телескопический зонд длиной до 300 мм позволяет добираться до труднодоступных точек в воздуховодах. Подогреваемая струна обеспечивает стабильные показания даже при низких скоростях потока.

TESTO 405 v1 подходит для специалистов по вентиляции, монтажников, энергоаудиторов и домашних мастеров. Прибор автоматически рассчитывает объёмный расход воздуха — достаточно ввести площадь сечения воздуховода. Поворотная головка дисплея позволяет считывать показания под любым углом, что критически важно при работе в стеснённых условиях.

Технические характеристики: немецкое качество измерений

Диапазоны и точность

TESTO 405 v1 измеряет температуру воздуха от -20°С до +50°С с погрешностью ±0,5°С. Скорость потока: 0-5 м/с при отрицательных температурах, 0-10 м/с при положительных. Погрешность скорости: ±(0,1 м/с + 5% от показания) до 2 м/с, ±(0,3 м/с + 5%) свыше. Цикл измерения 0,5 с — данные обновляются мгновенно.

Конструкция и автономность

Прибор питается от трёх батареек типа ААА, ресурс — около 20 часов непрерывной работы. ЖК-дисплей с подсветкой читается при любом освещении. Внесён в Госреестр СИ РФ под № 17273-11 — можно использовать для официальных отчётов и поверок.

Безопасность и условия эксплуатации: 4 правила сохранения точности

⚠️ TESTO 405 v1 — прецизионный измерительный прибор. Бережное обращение сохраняет точность и продлевает срок службы. Запомните эти правила:

• ★ Направляйте зонд строго по потоку воздуха — стрелка на защитном колпачке показывает калибровочное направление. Отклонение = погрешность.
• ★ Не превышайте рабочие температуры: 0...+50°С при измерениях, -20...+70°С при хранении. Прямые солнечные лучи искажают показания сенсора.
• ★ Используйте прибор только в воздуховодах с чистым воздухом, диаметром до 600 мм и скоростью потока до 20 м/с. Пыль, конденсат, агрессивные газы — риск повреждения зонда.
• ★ Не снимайте защитный колпачок сенсора вне измерений. Хрупкая струна боится механических воздействий.

Практика показывает: 8 из 10 «поломок» — это не брак, а последствия небрежного обращения. Аккуратность = долговечность. Тут всё просто.

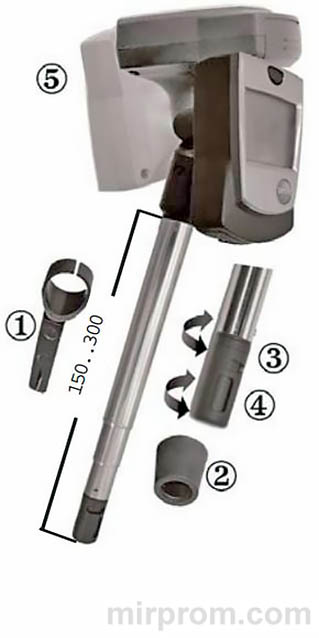

Устройство прибора: зонд, дисплей, органы управления

Органы управления и индикация

На корпусе расположены: единственная кнопка 【ВКЛ】 для включения/переключения режимов/выключения, ЖК-дисплей с поворотной головкой, телескопический зонд диаметром 16 мм (рабочий наконечник 12 мм). Защитный колпачок сенсора поворачивается для доступа к подогреваемой струне.

Комплектные аксессуары

В комплекте: универсальный зажим и держатель для стационарной установки на воздуховод. Это позволяет проводить длительные замеры без удержания прибора в руках — удобно при наладке систем вентиляции.

Включение и навигация по меню: скорость, температура, объём

Быстрый старт

Нажмите кнопку 【ВКЛ】 — прибор выполнит самотестирование и отобразит текущие показания. Последующие короткие нажатия 【ВКЛ】 переключают режимы отображения:

• ★ Скорость воздуха (м/с) — основной режим для анемометрии.
• ★ Температура (°С) — контроль теплового режима.
• ★ Объёмный расход (м³/ч) — расчёт на основе скорости и площади сечения.

★ Совет: перед измерением расхода воздуха обязательно задайте площадь сечения воздуховода — иначе расчёт будет некорректным.

Настройка площади воздуховода: автоматический расчёт расхода

Пошаговая установка профиля

1. → При выключенном приборе нажмите и удерживайте кнопку 【ВКЛ】.
2. → Первая цифра значения площади начнёт мигать.
3. → Короткими нажатиями 【ВКЛ】 установите нужное значение, подождите 2 секунды — цифра зафиксируется, курсор перейдёт к следующей позиции.
4. → Повторите для всех разрядов (до 5 цифр + десятичная точка).
5. → После ввода последней цифры прибор автоматически вернётся в рабочий режим.

⚠️ Важно: площадь вводится в квадратных метрах. Для прямоугольного воздуховода 200×300 мм: 0,2×0,3 = 0,06 м². Для круглого диаметром 200 мм: π×(0,1)² ≈ 0,0314 м². Ошибка в площади = пропорциональная ошибка в расчёте расхода.

Проведение измерений: направление потока и работа с зондом

Правильное позиционирование зонда

→ Откройте защитный колпачок сенсора поворотом.

→ Направьте зонд строго по потоку воздуха — стрелка на колпачке должна смотреть навстречу потоку.

→ Выдвиньте телескопическую трубку на нужную длину (до 300 мм), зафиксируйте.

→ Дождитесь стабилизации показаний (1-2 секунды), запишите результат.

★ Особенность подогреваемой струны: сенсор реагирует на охлаждение потоком воздуха. Чем выше скорость — тем сильнее охлаждение. Это обеспечивает высокую чувствительность при малых скоростях, где крыльчатые анемометры «не видят» поток.

Завершение измерения

→ Закройте защитный колпачок сенсора сразу после измерения — это защищает хрупкую струну от пыли и механических повреждений.

→ Сложите телескопическую трубку для компактного хранения.

→ Для выключения прибора удерживайте кнопку 【ВКЛ】 3 секунды.

Крепление на воздуховод: стационарный мониторинг без рук

Установка для длительных замеров

Для мониторинга параметров в течение времени используйте комплектный держатель:

1. → Установите универсальный зажим на стенку воздуховода.
2. → Зафиксируйте прибор в держателе, отрегулируйте угол обзора дисплея.
3. → Выдвиньте зонд в точку измерения, убедитесь в правильном направлении потока.
4. → Проводите замеры без удержания прибора в руках.

⚠️ Важно: при стационарной установке убедитесь, что вибрации воздуховода не передаются на зонд — это искажает показания скорости.

Замена элементов питания: индикация разряда и пошаговая инструкция

Когда менять батарейки

При разряде элементов питания на дисплее появляется индикатор . Не игнорируйте предупреждение — при глубоком разряде возможны сбои в измерениях.

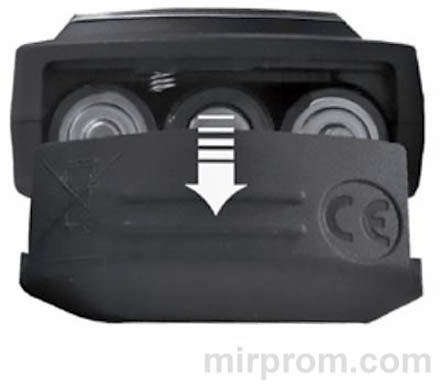

Пошаговая замена

1. → Выключите прибор удержанием кнопки 【ВКЛ】 3 секунды.
2. → Откройте крышку отсека батарей на задней панели.
3. → Извлеките три отработавшие батарейки ААА, соблюдая полярность.
4. → Вставьте новые элементы, проверяя соответствие знаков +/−.
5. → Закройте крышку до щелчка.
6. → Включите прибор — индикатор разряда должен исчезнуть.

★ Совет: используйте щелочные (alkaline) батарейки — они обеспечивают стабильное напряжение на протяжении всего срока службы, в отличие от солевых.

Возможные неполадки и способы их устранения

Большинство «проблем» с термоанемометрами решаются за пару минут. Прежде чем обращаться в сервис, проверьте:

⚠️ Если прибор падал или попадал в воду — не включайте его самостоятельно. Обратитесь в авторизованный сервисный центр. Попытка включения может усугубить повреждения.

Практика показывает: 9 из 10 обращений — это не поломка, а неверная настройка или временный сбой. Перезагрузка, проверка направления потока, замена батареек — и прибор снова работает как новый. Без преувеличения.
