Возможности E51.716: экономия до 50% энергии без сложных настроек
Для чего создан этот терморегулятор

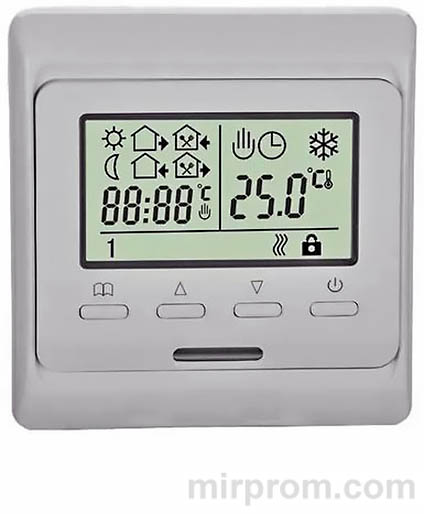

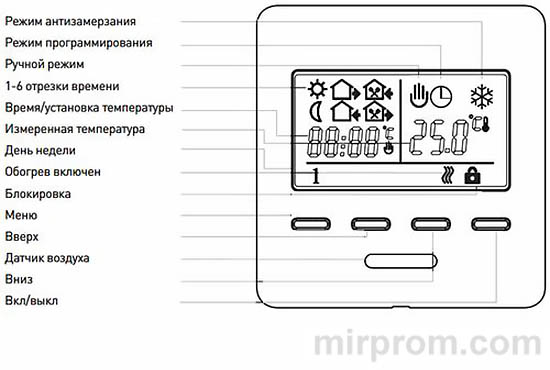

Программируемый терморегулятор E51.716 — решение для тех, кто хочет контролировать тёплый пол без переплат за электричество. ЖК-дисплей, интуитивное меню, три режима работы: ручной (вы сами решаете, когда греть), автоматический (прибор держит заданную температуру) и программируемый (индивидуальный график на неделю). Всё просто, но эффективно.
Терморегулятор E51.716 управляет системами электрического обогрева мощностью до 3520 Вт — этого достаточно для комнаты площадью 20-25 м². Встроенный и выносной датчики температуры позволяют контролировать как воздух в помещении, так и нагрев самого пола. А функция недельного программирования с шестью временными отрезками помогает экономить до 50% энергии — пол греется только тогда, когда это действительно нужно.
| Преимущество | Практическая польза |
|---|---|
| ✔️ Программирование на неделю | Настраиваете один раз — экономите каждый день без участия |
| ✔️ Два датчика температуры | Контроль и воздуха, и пола — защита от перегрева покрытия |
| ✔️ Мощность до 3520 Вт | Подходит для большинства жилых комнат без дополнительных реле |
| ✔️ ЖК-дисплей с подсветкой | Показания видны при любом освещении, настройки читаются чётко |
Технические характеристики: мощность 3520 Вт и точность ±0,5°С
Электрические параметры и точность
Терморегулятор E51.716 работает от сети ~220 В (возможны модификации на 110 В / 24 В). Максимальный ток коммутации — 16 А, максимальная мощность нагрузки — 3600 Вт. Потребляемая мощность самого прибора — всего 2 Вт, то есть он практически не «ест» электричество в режиме ожидания.
Диапазоны измерений и защиты
Диапазон регулировки температуры: 5-90°С с заводским шагом ±1°С (можно настроить от 0,5°С). Предельные ограничения: 4-99°С. Уровень защиты корпуса — IP20 (только для сухих помещений). Материал корпуса — негорючий пластполимер, что соответствует требованиям пожарной безопасности.
| Параметр | Значение |
|---|---|
| Напряжение питания | ~220 В (опционально 110 В / 24 В) |
| Макс. ток / мощность | 16 А / 3600 Вт |
| Диапазон температур | 5-90°С (регулировка), 4-99°С (ограничение) |
| Точность измерения | ±0,5°С (настраиваемый шаг) |
| Датчик пола | NTC 10 кОм, выносной, кабель 3 м |
Комплектация и подготовка к монтажу: что внутри коробки
Что вы найдёте в упаковке
В комплекте: сам терморегулятор, выносной датчик температуры пола (NTC 10 кОм, кабель 3 м), два крепёжных винта для монтажа в коробку и руководство пользователя. Всё необходимое для старта — не нужно докупать аксессуары отдельно.
★ Совет: перед монтажом проверьте целостность проводов датчика и отсутствие механических повреждений корпуса. Если что-то не так — лучше решить вопрос до установки, чем переделывать потом.
Выбор датчика: встроенный или выносной — что лучше для вашего пола
Заводская настройка и когда её менять
⚠️ По умолчанию терморегулятор E51.716 измеряет температуру по встроенному датчику воздуха. Это подходит, если тёплый пол — основная система отопления. Но если пол используется только для комфорта (дополнительный обогрев), переключите на выносной датчик пола — иначе прибор будет «думать», что в комнате тепло, а ноги останутся холодными.
Как переключить тип датчика
- → При выключенном приборе нажмите и удерживайте кнопку 【МЕНЮ】
и одновременно включите питание кнопкой 【ВКЛ/ВЫКЛ】
. - → Кнопкой 【МЕНЮ】 перейдите в пункт 2SEA.
- → Стрелками 【▲】/【▼】 выберите режим: OUT (датчик пола), in (воздух) или ALL (оба датчика, пол — ограничительный).
- → Выключите прибор кнопкой 【ВКЛ/ВЫКЛ】 для сохранения настроек.
★ Практический совет: для электрического тёплого пола чаще всего используют режим OUT — контроль только по датчику пола. Это защищает покрытие от перегрева и продлевает срок службы нагревательных элементов.
Базовые режимы: ручной, автоматический, комфорт — когда что использовать
Ручной режим 【⎋M⎋】
Все программные установки отключены. Вы вручную задаёте температуру кнопками 【▲】/【▼】, и прибор поддерживает её постоянно. Идеален для тестового запуска, нерегулярного использования или если график жизни не вписывается в стандартные периоды.
Автоматический программируемый режим 【⎋A⎋】
Сутки делятся на шесть периодов. Терморегулятор E51.716 автоматически переключает температуру по заданному расписанию. Настроили один раз — забыли. Экономия энергии достигается за счёт снижения температуры, когда вас нет дома или вы спите.
Комфортный режим 【⎋M⎋】+【⎋A⎋】
Временное изменение температуры для текущего периода. Например, в программируемом режиме сейчас «ночь» с температурой 15°С, но вы решили почитать книгу — переключили в комфортный режим, выставили 22°С. Когда наступит следующий период, прибор сам вернётся к запрограммированным значениям. Удобно, когда жизнь вносит коррективы.
★ Переключение между ручным и автоматическим режимами: короткое нажатие кнопки 【МЕНЮ】 при включённом приборе. Просто и без лишних меню.
Настройка времени и дней недели: быстрый старт за 3 минуты
Пошаговая установка часов
- → Нажмите и удерживайте кнопку 【МЕНЮ】, затем кнопку 【▲】 — держите обе 6 секунд для входа в настройку времени.
- → Стрелками 【▲】/【▼】 установите минуты, нажмите 【МЕНЮ】 для перехода к часам.
- → Аналогично настройте часы, затем нажмите 【МЕНЮ】 для выбора дня недели (1=Пн ... 7=Вс).
- → Стрелками выберите текущий день, нажмите 【ВКЛ/ВЫКЛ】 для сохранения.
⚠️ Важно: если после настройки не нажимать кнопки 15 секунд, прибор автоматически сохранит изменения. Это защита от случайных сбоев, но лучше подтверждать вручную — так надёжнее.
★ Совет: настраивайте время при выключенном отоплении, чтобы не сбить текущий температурный режим. Или делайте это утром, когда программа ещё не активна.
Программирование недели: 6 периодов для максимальной экономии
Структура недельного расписания
Терморегулятор E51.716 позволяет запрограммировать два типа дней:
- ★ Будни (Пн-Пт): 6 периодов — утро, выход, возврат днём, выход днём, возврат вечером, сон.
- ★ Выходные (Сб-Вс): 2 периода — включение утром, выключение вечером.
Пошаговое программирование одного периода
- → Нажмите 【МЕНЮ】, дождитесь значка 【⎋A⎋】 (автоматический режим).
- → Удерживайте 【МЕНЮ】 6 секунд — появится первый период «Утро» с символом ☀️
. - → Стрелками 【▲】/【▼】 установите время включения обогрева.
- → Нажмите 【МЕНЮ】 для перехода к температуре, настройте значение.
- → Повторите для следующих периодов, нажимая 【МЕНЮ】 для перехода.
- → Для сохранения нажмите 【ВКЛ/ВЫКЛ】.
| Период | Символ | Заводское время | Рекомендуемая температура |
|---|---|---|---|
| 1. Утро | ☀️ | 06:00 | 28°С (комфорт) |
| 2. Выход из дома | 🏠→ | 08:00 | 15°С (экономия) |
| 3. Возврат днём | ←🏠 | 11:30 | 15°С (если никого нет) |
| 4. Выход днём | 🏠→ | 12:30 | 22°С (быстрый нагрев) |
| 5. Возврат вечером | ←🏠 | 17:00 | 28°С (вечерний комфорт) |
| 6. Сон | 🌙 | 22:00 | 15°С (ночная экономия) |
⚠️ Рекомендации: задавайте время включения системы на 1-2 часа раньше, чем нужна комфортная температура — полу нужно время на прогрев. Не устанавливайте температуру поверхности пола выше 30°С для электрических систем — это может повредить покрытие.
Расширенные настройки: калибровка, лимиты, антизамерзание
Вход в меню расширенных настроек
При выключенном приборе нажмите и удерживайте 【МЕНЮ】 + 【ВКЛ/ВЫКЛ】 одновременно. Появится меню с пунктами 1-10. Переход между пунктами — кнопка 【МЕНЮ】, изменение значений — стрелки 【▲】/【▼】.
Ключевые параметры для точной работы
| Пункт | Назначение | Рекомендуемое значение |
|---|---|---|
| 1. AdJ: Калибровка | Корректировка показаний датчика | ±0°С (меняйте только при расхождении с эталоном) |
| 2. SEA: Выбор датчика | in/OUT/ALL — см. раздел выше | OUT для электрического тёплого пола |
| 3. Lir: Лимит пола | Максимальная температура поверхности | ≤35°С для защиты покрытия |
| 4. dIF: Шаг регулировки | Точность поддержания температуры | 0,5-1°С для комфорта, 2-3°С для экономии |
| 5. LrP: Антизамерзание | Мин. температура при выключенном приборе | Не использовать с электрическим полом! |
| 10. AFAC: Сброс | Возврат к заводским настройкам | Только при серьёзных сбоях |
★ Практичный сценарий: если в комнате холодно, а на дисплее 22°С — возможно, датчик «врет». Зайдите в AdJ, добавьте +1-2°С калибровки. Но сначала проверьте, не дует ли на прибор из окна — это частая причина расхождений.
Установка датчика температуры пола: пошаговый монтаж без ошибок
Подготовка и прокладка
⚠️ Монтаж датчика выполняется одновременно с укладкой тёплого пола. Не откладывайте на потом — потом будет поздно.
- → Поместите датчик внутрь гофрированной трубы, заглушите свободный конец латунной заглушкой (чтобы раствор не попал внутрь).
- → Расположите заглушенный конец по центру между двумя нитями греющего кабеля, не далее 50 см от стены.
- → Проложите штробу 20×20 мм от места установки до монтажной коробки.
- → Подведите гофру с датчиком к коробке, оставив запас провода для подключения.
★ Для точных измерений размещайте трубу с датчиком как можно ближе к финишному покрытию (плитке, ламинату). Но не давите на датчик — он должен свободно «дышать» внутри трубы.
Подключение и монтаж терморегулятора в монтажную коробку
Подготовка места установки

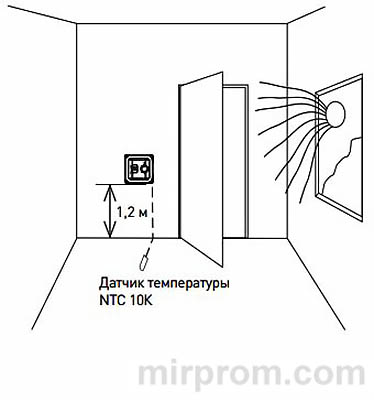

Выберите место со свободной циркуляцией воздуха, на высоте 0,3-1,5 м от пола. Избегайте прямых солнечных лучей, сквозняков, помещений с повышенной влажностью. Подготовьте отверстие диаметром 68 мм и глубиной 60 мм, установите монтажную коробку.
Пошаговый монтаж прибора

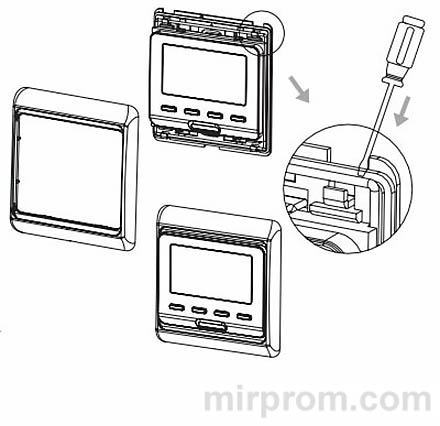

- → Снимите внешнюю рамку и лицевую панель отвёрткой.
- → Отсоедините заднюю крепежную пластину.

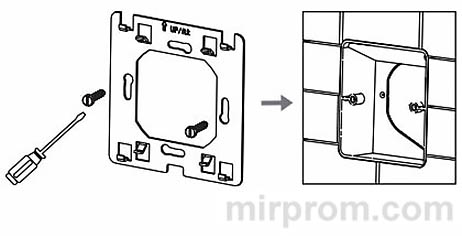

- → Закрепите пластину в монтажной коробке комплектными винтами.

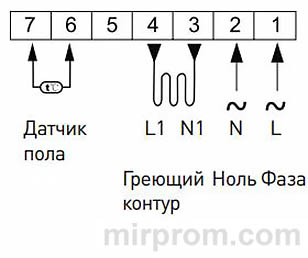

- → Подключите провода согласно схеме на тыльной стороне прибора: питание, нагрузка (тёплый пол), датчик.
- → Закрепите корпус на пластине, наденьте лицевую панель и рамку.
- → Подайте напряжение — прибор готов к настройке.
⚠️ Важно: подключение должен выполнять квалифицированный электрик. Неправильная коммутация может вывести из строя терморегулятор, датчик или нагревательную секцию. Не рискуйте.
Коды ошибок E0/E1 и устранение неполадок: быстрые решения
Большинство «проблем» с терморегуляторами решаются за пару минут. Прежде чем вызывать мастера, проверьте:
| Код / Симптом | Возможная причина | Решение |
|---|---|---|
| E0 | Неисправность встроенного датчика | Проверьте контакты, при необходимости замените прибор |
| E1 | Неисправность выносного датчика | Проверьте целостность кабеля датчика, подключение к клеммам |
| Нет реакции на кнопки | Блокировка клавиатуры | Удерживайте 【▲】+【▼】 5 секунд для разблокировки |
| Не греет пол | Неправильный режим датчика | Проверьте настройку SEA (должен быть OUT для пола) |
| Частые включения/выключения | Слишком малый шаг dIF | Увеличьте шаг регулировки до 1-2°С |
★ Для полного сброса на заводские настройки: в расширенном меню выберите пункт 10. AFAC, удерживайте 【▲】 5 секунд, подтвердите 【МЕНЮ】, выключите прибор 【ВКЛ/ВЫКЛ】. Это удалит все пользовательские настройки — используйте только при серьёзных сбоях.
Практика показывает: 9 из 10 обращений — это не поломка, а неверная настройка датчика или режима. Перепроверьте SEA, dIF, программирование периодов — и прибор снова работает как новый. Без преувеличения.
