Терморегулятор Grand Meyer MST-1 инструкция

Возможности Grand Meyer MST-1: простое управление без сложной электроники

Для чего создан этот терморегулятор

Механический терморегулятор Grand Meyer MST-1 — решение для тех, кто ценит надёжность и простоту. Никаких сложных меню, зависаний или сбоев прошивки. Повернули колёсико — выставили температуру. Всё. Прибор работает на основе биметаллической пластины и датчика NTC, что обеспечивает стабильность даже при перепадах напряжения.

Grand Meyer MST-1 подходит для управления электрическим тёплым полом в квартирах, домах, офисах или производственных помещениях. Максимальная нагрузка 3600 Вт позволяет подключать системы обогрева площадью до 25 м² без дополнительных реле. А механическое управление означает, что прибор не «умрёт» от скачка напряжения и прослужит десятилетия.

Технические характеристики: надёжность механики и мощность 3600 Вт

Электрические параметры и точность

Терморегулятор Grand Meyer MST-1 работает от сети 220/230 В, 50 Гц. Максимальный ток коммутации — 16 А, максимальная мощность нагрузки — 3600 Вт. Этого достаточно для большинства жилых комнат. Датчик температуры типа NTC с сопротивлением 12091 Ом при +20°С обеспечивает стабильные показания в диапазоне 5-40°С.

Конструкция и защита

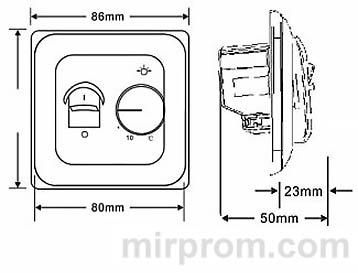

Корпус выполнен из негорючего пластполимера, размеры 86×86×50 мм — стандарт для монтажных коробок. Цвет: белый или бежевый (слоновая кость), чтобы гармонировать с интерьером. Уровень защиты — для сухих помещений, поэтому во влажных зонах используйте выносной датчик пола.

Комплектация и подготовка к монтажу: что внутри коробки

Что вы найдёте в упаковке

В комплекте: сам терморегулятор, крепёжные винты для монтажа в коробку и руководство пользователя. Всё необходимое для старта. Выносной датчик пола в базовую комплектацию не входит — при необходимости его нужно приобрести отдельно.

★ Совет: перед монтажом проверьте целостность корпуса, плавность хода регулировочного колёсика и отсутствие механических повреждений. Если что-то не так — лучше решить вопрос до установки.

Выбор датчика: встроенный или выносной — что лучше для вашего пола

Когда использовать встроенный датчик

Встроенный датчик измеряет температуру воздуха в помещении. Это подходит, если тёплый пол — основная система отопления. Прибор включит обогрев, когда воздух остынет ниже заданного значения, и выключит при достижении комфорта.

Когда нужен выносной датчик пола

Если пол используется только для комфорта (дополнительный обогрев), подключите выносной датчик. Он измеряет температуру поверхности пола, защищая покрытие от перегрева. Это критически важно для ламината, паркета или линолеума — материалы могут деформироваться при температуре выше 27-30°С.

⚠️ Важно: при использовании выносного датчика терморегулятор игнорирует температуру воздуха. Пол будет греться до заданного значения, даже если в комнате уже тепло. Учитывайте это при настройке.

Установка датчика температуры пола: пошаговый монтаж

Подготовка и прокладка

Датчик пола должен быть помещён в монтажную гофрированную трубку, которая укладывается в пол. Это позволяет заменить датчик в будущем без вскрытия стяжки.

1. → Поместите датчик внутрь гофры, заглушите свободный конец, чтобы раствор не попал внутрь.
2. → Расположите трубку как можно ближе к поверхности пола — для точных измерений.
3. → Проложите штробу от места установки до монтажной коробки терморегулятора.
4. → Подведите гофру с датчиком к коробке, оставив запас провода для подключения.

★ Кабель датчика можно удлинить до 50 метров силовым проводом сечением не менее 0,5 мм². Но чем длиннее линия — тем выше риск помех. Старайтесь не превышать 10-15 м без необходимости.

Таблица сопротивления датчика

Для диагностики и калибровки пригодится зависимость сопротивления от температуры:

★ Практический совет: если показания «плывут», измерьте сопротивление датчика мультиметром и сверьте с таблицей. Расхождение >10% — повод заменить элемент.

Размещение термостата: где монтировать для точных показаний

Правила выбора места

Устанавливайте термостат на стене со свободной циркуляцией воздуха. Избегайте мест с прямыми солнечными лучами, сквозняками, рядом с нагревательными приборами — всё это искажает показания встроенного датчика.

Оптимальная высота: 0,9-1,2 м от пола. Это удобно для управления и соответствует зоне дыхания человека — там, где вы реально ощущаете температуру.

⚠️ Влажные помещения: не монтируйте терморегулятор внутри ванной, сауны или душевой. Влага может повредить электронику и создать угрозу утечки тока. Если нужно контролировать пол во влажной зоне — вынесите термостат в соседнее сухое помещение, используя выносной датчик.

Базовое управление: включение, выключение, установка температуры

Включение и индикация

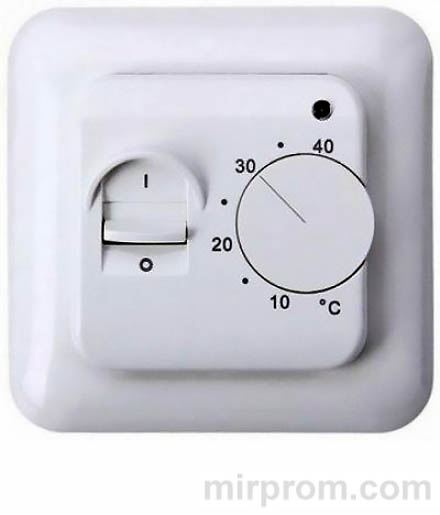

Переключатель 【I】/【O】 на корпусе включает и выключает прибор. При включении нагрева загорается красный LED-индикатор — наглядный сигнал, что система работает.

Установка комфортной температуры

Шкала термостата проградуирована от +5 до +40°С. Для быстрой настройки:

1. → Включите термостат, поверните колёсико на максимум.
2. → Дождитесь, пока помещение прогреется до желаемой температуры.
3. → Медленно поворачивайте колёсико против часовой стрелки до момента, когда индикатор погаснет.
4. → При необходимости откорректируйте настройку в течение следующих 12 часов.

★ Особенность механики: гистерезис (разница между включением и выключением) составляет около 1-2°С. Это нормально и предотвращает частые щелчки реле.

Точная настройка: калибровка шкалы под ваши условия

Когда нужна калибровка

Заводская настройка термостата уже выполнена. Но если после стабилизации температуры в комнате вы заметили расхождение с эталонным термометром — можно откалибровать шкалу.

Пошаговая калибровка

1. → Измерьте температуру в комнате точным термометром на высоте 1,5 м от пола.
2. → Сравните с показанием на шкале терморегулятора.

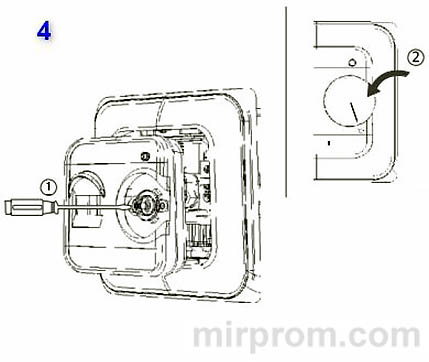

3. → Аккуратно снимите регулировочное колёсико 【А】 (рис. 1 в инструкции).
4. → Поверните ось 【В】 в нужную сторону: по часовой — для повышения показаний, против — для понижения.
5. → Установите колёсико обратно, совместив метку с откалиброванным значением.

⚠️ Важно: не меняйте калибровку при установке — сначала дайте системе выйти на режим. Спешка = неточная настройка.

Ограничение диапазона: защита от случайных изменений

Зачем ограничивать температуру

Блокирующий механизм под регулировочным колёсиком позволяет сузить рабочий диапазон. Например, ограничить +20...+25°С вместо штатных +5...+40°С. Это полезно:

• ★ В офисах — чтобы сотрудники не «крутили» температуру без согласования.
• ★ В сдаваемых квартирах — защита от неадекватных действий арендаторов.
• ★ Для экономии — нельзя случайно выставить максимум и «накрутить» счётчик.

Как настроить лимиты

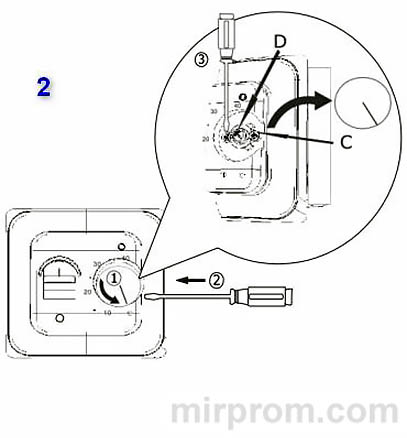

1. → Ослабьте винт 【С】 под регулировочным колёсиком.
2. → Установите красную метку на максимальное допустимое значение.
3. → Установите зелёную метку на минимальное значение.
4. → Затяните винт — диапазон зафиксирован.

★ Красная точка = максимум, зелёная = минимум. После настройки колёсико будет вращаться только в заданных пределах.

Схема подключения: электрическая коммутация по клеммам

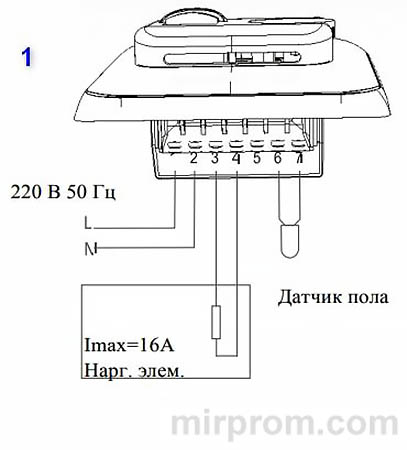

Распиновка клеммной колодки

На тыльной стороне терморегулятора расположена клеммная колодка:

Пошаговый монтаж

1. → Отключите напряжение в электрощите — безопасность прежде всего.
2. → Подготовьте отверстие 68 мм, установите монтажную коробку.
3. → Подведите провода: питание, нагрузка, датчик — в гофрированных трубках.
4. → Зачистите жилы, подключите к клеммам согласно схеме.

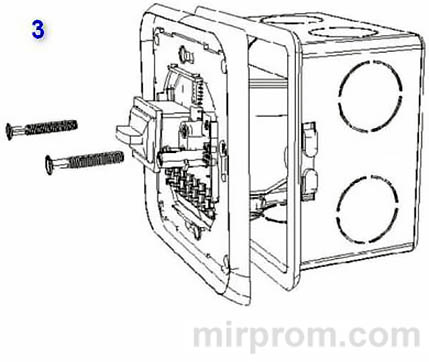

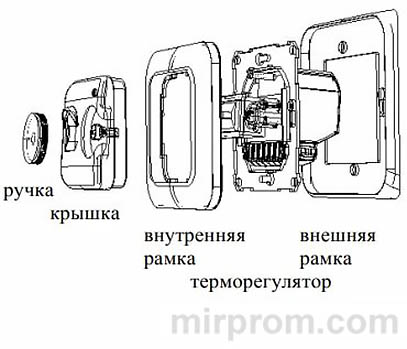

5. → Закрепите терморегулятор в коробке, установите лицевую панель.
6. → Подайте напряжение, проверьте работу индикатора и нагрев.

⚠️ Важно: подключение должен выполнять квалифицированный электрик. Неправильная коммутация может вывести из строя терморегулятор, датчик или нагревательную секцию. Не рискуйте.

Возможные неполадки и способы их устранения

Большинство «проблем» с механическими терморегуляторами решаются за пару минут. Прежде чем вызывать мастера, проверьте:

★ Практика показывает: 8 из 10 обращений — это не поломка, а неверное размещение или настройка. Перепроверьте место монтажа, тип датчика, калибровку — и прибор снова работает как новый.

⚠️ Если терморегулятор падал, попадал в воду или искрит — не включайте его. Обратитесь в сервис. Механика надёжна, но не всесильна.
