Возможности терморегулятора для быта и производства
Где и как применяется устройство

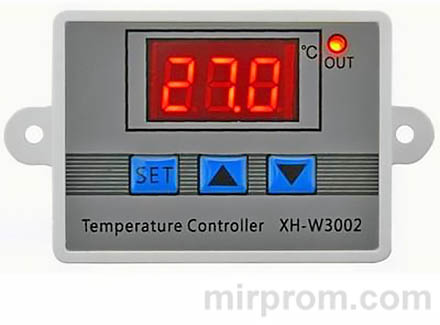

Вы наверняка сталкивались с ситуацией, когда нужно поддерживать стабильную температуру в инкубаторе, теплице или аквариуме. Терморегулятор XH-W3002 как раз для таких случаев. Диапазон работы от -50 °C до +110 °C покрывает практически все бытовые и полупромышленные задачи. Скажу прямо: это универсальное решение, которое работает и с нагревателями, и с охладителями.
Устройство оснащено двумя реле — можно одновременно управлять, например, ТЭНом и вентилятором. Герметичный датчик разрешено погружать в жидкости, а кабель при необходимости наращивается до 20 метров. Что логично: гибкость монтажа расширяет сценарии использования.
Модель встречается под разными названиями: Tuya XH-W3002, XH3002, DM-W3002-220. По сути, это один и тот же контроллер с идентичной логикой работы. Если честно, при покупке стоит сверять напряжение питания — варианты на 12В, 24В и 220В внешне почти не отличаются.
Технические характеристики и точность измерений
Параметры, влияющие на надёжность
| Параметр | Значение |
|---|---|
| Диапазон регулирования | -50 °C ~ +110 °C |
| Точность измерения | ± 0.2 °C |
| Точность поддержания | ± 0.1 °C |
| Тип датчика | NTC 10K, водонепроницаемый, 1 м |
| Напряжение питания | 12В / 24В / 220В (по модели) |
| Макс. мощность нагрузки | 120 Вт / 240 Вт / 1500 Вт |
| Макс. ток выхода | до 10 А |
| Габариты | 60 × 45 × 31 мм |
Обратите внимание: точность ±0.1 °C — это серьёзный показатель для устройства такого класса. Практика показывает, что для инкубаторов или аквариумов такая стабильность критична. Впрочем, не всегда нужна максимальная точность — для погреба или теплицы допустимы небольшие колебания.
Подключение XH-W3002: пошаговая схема
Распиновка проводов и меры предосторожности
Перед началом работ — отключите сеть. Это не формальность, а требование безопасности. Красный и чёрный провода — вход питания (полярность важна: красный = плюс, чёрный = минус). Жёлтый и чёрный — выход на нагрузку (ТЭН, вентилятор, компрессор).
Все соединения изолируйте тщательно. Можно использовать клеммные колодки — так надёжнее. После подключения включите питание: на дисплее сразу отобразится текущая температура. Включение режима управления — короткое нажатие 【SET】, выключение — удержание той же кнопки 3 секунды.
| Провод | Назначение | Цвет |
|---|---|---|
| Вход питания | Плюс | Красный |
| Вход питания | Минус/нейтраль | Чёрный |
| Выход на нагрузку | Фаза/плюс | Жёлтый |
| Выход на нагрузку | Общий/минус | Чёрный |
Важный нюанс: если используете ТЭН во влажном помещении, заземлите его обязательно. Иначе — риск. Справедливости ради, это требование касается любого электрооборудования в сырых условиях.

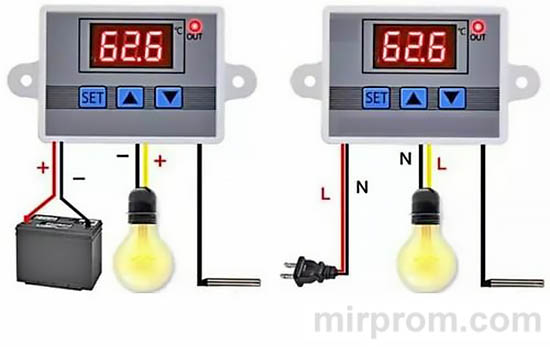

Рис. Подключение питания и нагрузки к клеммам терморегулятора
Панель управления: кнопки и индикация
Навигация по меню и отображение параметров
LED-дисплей показывает текущую температуру в реальном времени. Кнопки ➕ и ➖ меняют значения, 【SET】 — вход/выход из меню. Всё интуитивно, но есть особенности. Например, для просмотра первого уровня настроек жмите ➕, для второго — ➖. Это неочевидно с первого раза, поэтому стоит запомнить.

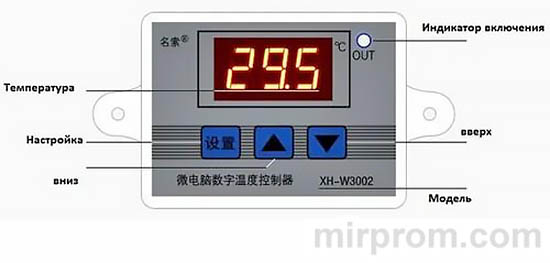

Рис. Элементы управления на лицевой панели устройства
Настройка температуры: алгоритм для новичка
Пошаговая инструкция с примером
Допустим, нужно: при падении температуры в подвале до +35 °С включить обогрев, при достижении +40 °С — выключить. Делаем так:
- Коротко нажмите 【SET】 → загорится Р0 (температура включения)
- Ещё раз 【SET】 → редактируемое значение
- Кнопками ➕/➖ установите 35 °С
- 【SET】 → выход из настройки Р0
- ➕ → переход к Р1 (температура отключения)
- 【SET】 → вход в редактирование
- ➕/➖ → установите 40 °С
- 【SET】 → подтверждение
- Ожидание 5-10 сек → выход из меню, отображение текущей температуры
Получается, логика простая: Р0 — нижний порог, Р1 — верхний. Для режима охлаждения значения инвертируются: температура включения должна быть выше температуры отключения. Имеет смысл, правда?
Дополнительные параметры:
- Р2 — калибровка показаний (если датчик «врет» на 1-2 градуса)
- Р3 — задержка срабатывания в минутах (защита от ложных включений)
Гистерезис: тонкая настройка стабильности
Как избежать «мигания» реле
В модели предусмотрена регулировка гистерезиса от 0 до 10 °С. Пример: если Р0 = 35 °С, Р1 = 40 °С, а гистерезис = 5 °С, то отключение произойдёт при 45 °С. Это полезно, когда нужно расширить рабочий диапазон без перенастройки основных порогов.
Мы рекомендуем стартовое значение 0.3 °С — достаточно для плавной работы без частых переключений. Впрочем, для инкубаторов можно снизить до 0.1 °С, а для теплиц — увеличить до 1-2 °С. Тут всё зависит от задачи.
Сброс настроек: когда и как делать
Восстановление заводских параметров
Если запутались в настройках или устройство ведёт себя странно — сбросьте к заводским. При включённом питании одновременно зажмите ➕ и ➖. На дисплее появится 888, затем контроллер автоматически вернётся к режиму измерения температуры. Просто, но эффективно.
Важно: после сброса все пользовательские настройки (Р0-Р3, гистерезис) обнулятся. Поэтому перед процедурой запишите текущие значения, если они важны. Однозначно.
Коды ошибок: диагностика без паники
Что означают индикаторы L и H
Если на дисплее горит L — проблема с датчиком. Проверьте целостность кабеля, надёжность контактов. При необходимости замените термистор. Чаще всего дело в обрыве провода.
Рис. Дисплей с кодом ошибки L
Код H означает: температура вне диапазона датчика. Например, термистор попал в зону выше +110 °С или ниже -50 °С. Уберите датчик из экстремальной зоны — ошибка исчезнет.
Рис. Дисплей с кодом ошибки H
Есть над чем подумать: обе ошибки легко диагностируются без специального оборудования. Это плюс для домашнего использования.
Гарантия и условия обслуживания
Что покрывает гарантия, а что — нет
Гарантийный срок — 12 месяцев с даты покупки. В этот период при соблюдении правил эксплуатации возможен бесплатный ремонт или замена. Однако гарантия не действует при:
- Механических повреждениях корпуса или датчика
- Неправильном подключении токоведущих проводов
- Превышении допустимой мощности нагрузки
- Коротком замыкании из-за внешних факторов
По факту, большинство отказов связано именно с нарушением правил монтажа. Поэтому не ленитесь читать инструкцию до подключения.
Меры безопасности: обязательные правила
Как избежать рисков при эксплуатации
⚠️ Внимание: в устройстве используется опасное для жизни напряжение. Все работы — только при отключённой сети. Монтаж и подключение доверяйте квалифицированным специалистам.
✔️ Используйте кабели с двойной ПВХ-изоляцией во влажных помещениях (погреб, теплица, подвал).
✔️ Закрепляйте провода в кабель-каналах, на полу — в защитной трубе.
✔️ Разнесите кабели датчика и питания на расстояние, чтобы избежать помех.
✔️ Перед входом во влажное помещение отключайте терморегулятор от сети.
✖️ Не допускайте попадания влаги на клеммы и внутрь корпуса.
✖️ Не эксплуатируйте в условиях сильных электромагнитных помех или коррозии.
Скрывать не стоит: пренебрежение этими правилами — главная причина поломок и, что серьёзнее, травм. Будьте внимательны.
