Где и как применять терморегулятор W3230
Универсальное решение для быта и производства
Вы наверняка искали устройство, которое одинаково хорошо управляет и обогревателем, и холодильником. Терморегулятор W3230 как раз для таких задач. Диапазон от -50 °С до +120 °С покрывает инкубаторы, теплицы, аквариумы, системы подогрева пола и даже промышленные камеры. Скажу прямо: это гибкий инструмент с минимальным порогом входа.

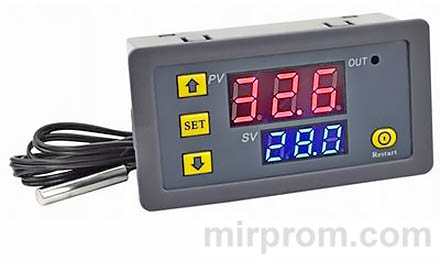

Два LED-дисплея показывают текущую и заданную температуру одновременно. Светодиодный индикатор реле сразу сигнализирует о состоянии нагрузки. Три кнопки управления плюс отдельная кнопка питания — интерфейс интуитивный, но с нюансами. Впрочем, не всё так сложно, как кажется на первый взгляд.
Важный момент: модель W3230 поддерживает питание 110–220 В переменного тока, а реле выдерживает до 10 А при 220 В или 20 А при 12 В постоянного тока. Что логично: можно подключать как маломощные датчики, так и серьёзные нагреватели. Если честно, при нагрузках свыше 1 кВт лучше использовать внешний контактор или твердотельное реле.
Технические параметры и точность измерений
Характеристики, влияющие на надёжность
| Параметр | Значение |
|---|---|
| Диапазон измерения | -50 °С … +120 °С |
| Точность измерения | ±0.1 °С (-9.9…+99.9 °С), ±1.0 °С (вне диапазона) |
| Точность управления | ±0.1 °С / ±1.0 °С |
| Обновление показаний | 0.5 секунды |
| Напряжение питания | 110–220 В AC |
| Датчик температуры | NTC 10K, 0.5%, кабель 0.8 м, водозащита |
| Макс. ток нагрузки | 10 А / 250 В AC; 20 А / 12 В DC |
| Рабочая температура | -10 … +60 °С |
| Влажность | 20–85 % |
| Потребление (реле выкл/вкл) | 30 мА / 65 мА |
Обратите внимание: точность ±0.1 °С в рабочем диапазоне — это серьёзно для устройства такого класса. Практика показывает, что для инкубаторов или аквариумов такая стабильность критична. Возможно, для склада или погреба допустимы погрешности, но лучше иметь запас.
Подготовка к работе: индикация и сигналы
Как читать дисплей и индикаторы
Подайте питание на клеммы VCC/GND — на дисплее сразу отобразится текущая температура с выносного датчика. Индикатор реле работает просто: мигает → задержка пуска, горит постоянно → реле замкнуто, нагрузка включена.
Символы на экране несут важную информацию:
- LL — обрыв цепи датчика: проверьте подключение, целостность кабеля
- HH — температура вне диапазона измерения: реле принудительно разомкнуто
- — (тире) — сигнал превышения верхнего предела
Есть над чем подумать: эти индикаторы экономят время диагностики. Не нужно лезть в меню — проблема видна сразу.
Быстрая установка температуры за 3 шага
Алгоритм для новичка без программирования
Если нужно просто задать порог срабатывания — не лезьте в глубокое меню. Делаем так:
- Коротко нажмите 【SET】 → дисплей перейдёт в режим редактирования
- Кнопками ➕/➖ установите нужное значение температуры
- Нажмите 【SET】 ещё раз или подождите 5 секунд → настройки сохранятся автоматически
Получается, базовая настройка занимает меньше минуты. Это удобно, когда нужно быстро адаптировать терморегулятор W3230 под новые условия. Однозначно.
Программирование параметров P0–P8
Полный доступ к настройкам контроллера
Для входа в режим программирования удерживайте 【SET】 5 секунд. Появится код параметра (Р0…Р8). Кнопками ➕/➖ выберите нужный, нажмите 【SET】 для редактирования, измените значение и подтвердите долгим нажатием 【SET】 или ожиданием 5–10 секунд.
| Код | Описание | Диапазон | По умолчанию |
|---|---|---|---|
| Р0 | Режим: охлаждение (C) / нагрев (H) | C / H | C |
| Р1 | Гистерезис, °С | 0.1 … 15 | 2 |
| Р2 | Верхний предел уставки, °С | до 120 | 110 |
| Р3 | Нижний предел уставки, °С | от -50 | -50 |
| Р4 | Коррекция показаний, °С | -7 … +7 | 0 |
| Р5 | Задержка включения реле, мин | 0 … 10 | 0 |
| Р6 | Защита от перегрева, °С | OFF / 0…110 | OFF |
| Р7 | Блокировка настроек | OFF / ON | OFF |
| Р8 | Сброс к заводским | OFF / ON | OFF |
Важный нюанс: параметр Р7 (блокировка) полезен в общественных местах — случайно сбить настройки не получится. Справедливости ради, это редкая функция в бюджетных контроллерах.
Режимы нагрева и охлаждения: в чём разница
Логика работы реле в разных сценариях
Режим задаётся параметром Р0. Разница принципиальная:
Охлаждение (C):
→ Если температура ≥ уставки → реле включается, запускается охладитель;
→ Если температура ≤ (уставка − гистерезис) → реле выключается.
Нагрев (H):
→ Если температура ≤ уставки → реле включается, запускается нагреватель;
→ Если температура ≥ (уставка + гистерезис) → реле выключается.
Пример для нагрева: уставка 25 °С, гистерезис 2 °С. При 24 °С включается ТЭН, при 27 °С — выключается. Цикл повторяется, поддерживая стабильный диапазон. Впечатляет, правда?
Гистерезис: как избежать частых срабатываний
Настройка параметра Р1 для плавной работы
Гистерезис (Р1) — это «зазор» между включением и выключением. Без него реле дёргалось бы при каждом колебании температуры на 0.1 °С. Значение 0.1–15 °С позволяет гибко настроить реакцию.
Рекомендация: для инкубаторов ставьте 0.3–0.5 °С, для теплиц — 1–2 °С, для складов — до 5 °С. Тут всё зависит от инерционности системы. Практика показывает: слишком малый гистерезис сокращает ресурс реле.
Как настроить: удерживайте 【SET】 5 сек → ➕/➖ до Р1 → 【SET】 → ➕/➖ выберите значение → подтвердите. Просто, но эффективно.
Пределы температуры и защита от перегрева
Параметры Р2, Р3 и Р6: безопасность прежде всего
Р2 (верхний предел) и Р3 (нижний предел) ограничивают диапазон, в котором пользователь может менять уставку. Это защита от случайной установки экстремальных значений.
Пример: если Р2 = 60 °С, вы не сможете задать уставку выше 60, даже если физически контроллер поддерживает 120. Чтобы расширить диапазон, сначала измените Р2.
Р6 — аварийная защита от перегрева. Если включить (ON) и задать, скажем, 90 °С, то при достижении этой температуры реле разомкнётся принудительно, независимо от основного алгоритма. Это серьёзно: такая функция предотвращает пожары и поломки оборудования.
Коррекция показаний и задержка запуска
Параметры Р4 и Р5: тонкая настройка под ваши условия
Р4 (коррекция) компенсирует погрешность датчика или особенности монтажа. Формула простая: отображаемая температура = измеренная + значение Р4. Диапазон -7…+7 °С покрывает большинство сценариев.
Пример: датчик показывает 25 °С, а эталонный термометр — 26.5 °С. Установите Р4 = +1.5 → дисплей будет отображать корректное значение. Без сомнения, это удобнее, чем менять датчик.
Р5 (задержка запуска) защищает компрессоры и ТЭНы от частых включений. Значение 0–10 минут задаёт паузу перед первым срабатыванием после подачи питания или после предыдущего отключения.
Важно: если интервал между остановкой и новым запуском меньше заданной задержки, контроллер выждёт оставшееся время. Индикатор реле будет мигать — это нормально. Кстати, при Р5 = 0 задержка отключается.
Сброс к заводским настройкам и сохранение
Параметры Р7 и Р8: когда всё пошло не так
Р7 (блокировка) запрещает изменение настроек, пока не будет переведён в OFF. Полезно, если устройством пользуются разные люди или есть риск случайного нажатия.
Р8 (сброс) возвращает все параметры к заводским значениям. Активируется установкой в ON. После этого контроллер перезагрузится с дефолтными настройками.
Альтернативный способ сброса: при выключенном питании одновременно зажмите ➕ и ➖, затем подайте питание. Все параметры обнулятся. Это работает, даже если меню недоступно.
Совет: перед сбросом запишите текущие значения, если они важны. По правде говоря, восстановить их потом будет непросто.
Схемы подключения: 12В, 24В, 220В
Безопасный монтаж нагрузки и датчика
Подключение зависит от напряжения питания. Общие правила:
- Питание контроллера → клеммы VCC/GND
- Нагрузка → клеммы S0/S1 (в разрыв цепи)
- Датчик → отдельный разъём, кабель не прокладывать рядом с силовыми проводами
⚠️ Внимание: все работы выполняйте при отключённой сети. Изолируйте соединения, используйте клеммные колодки. Для мощных нагрузок (>1 кВт) применяйте внешний контактор.

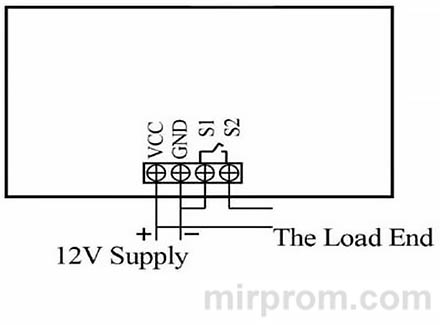

Рис. Подключение к 12 В DC: питание и нагрузка через реле

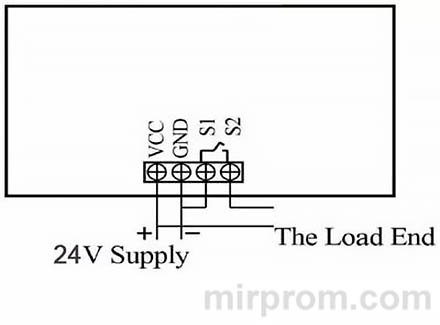

Рис. Подключение к 24 В DC: аналогично 12 В, проверьте совместимость нагрузки

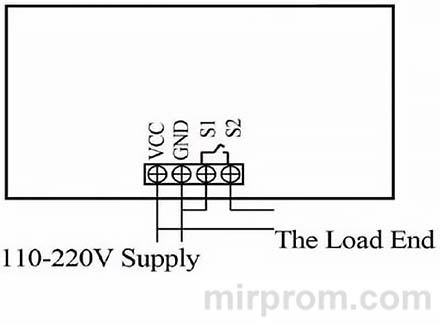

Рис. Подключение к 220 В AC: соблюдайте полярность и заземление
Важный момент: водонепроницаемый датчик можно погружать в жидкости, но разъём контроллера должен оставаться сухим. Это факт: попадание влаги на плату — частая причина отказов.
