Возможности терморегулятора для быта и производства
Где и как применяется устройство
Вы наверняка сталкивались с задачей поддерживать стабильную температуру в инкубаторе, теплице или аквариуме. Терморегулятор XH-W3001 как раз для таких случаев. Диапазон работы от -50 °C до +110 °C покрывает практически все бытовые и полупромышленные сценарии. Скажу прямо: это универсальное решение, которое работает и с нагревателями, и с охладителями.
Устройство оснащено двумя реле — можно одновременно управлять, например, ТЭНом и вентилятором. Герметичный датчик разрешено погружать в жидкости, а кабель при необходимости наращивается до 20 метров. Что логично: гибкость монтажа расширяет возможности использования.
Модель встречается под названием Tuya XH-W3001. По сути, это тот же контроллер с идентичной логикой работы. Если честно, при покупке стоит сверять напряжение питания — варианты на 12В, 24В и 220В внешне почти не отличаются, но путаница может дорого обойтись.

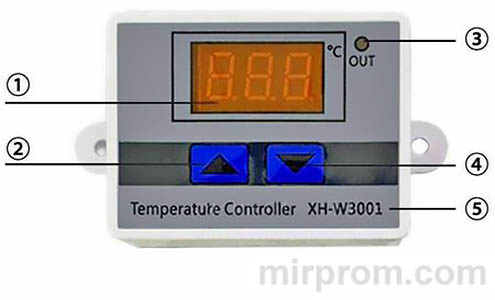

Рис. Лицевая панель устройства с элементами управления
Технические параметры и точность измерений
Характеристики, влияющие на надёжность
| Параметр | Значение |
|---|---|
| Диапазон регулирования | -50 °C ~ +110 °C |
| Точность измерения | ± 0.2 °C |
| Точность поддержания | ± 0.1 °C |
| Тип датчика | NTC 10K, водонепроницаемый, 1 м |
| Напряжение питания | 12В / 24В / 220В (по модели) |
| Макс. мощность нагрузки | 120 Вт / 240 Вт / 1500 Вт |
| Макс. ток выхода | до 10 А |
| Габариты | 60 × 45 × 31 мм |
Обратите внимание: точность ±0.1 °C — серьёзный показатель для устройства такого класса. Практика показывает, что для инкубаторов или аквариумов такая стабильность критична. Впрочем, не всегда нужна максимальная точность — для погреба или теплицы допустимы небольшие колебания.
Подготовка к работе: индикация и сигналы
Как читать дисплей и индикаторы
Подайте питание — на LED-дисплее сразу отобразится текущая температура. Кнопки ➕ и ➖ меняют значения, 【SET】 подтверждает выбор. Всё интуитивно, но есть особенности. Например, для просмотра первого уровня настроек жмите ➕, для второго — ➖. Это неочевидно с первого раза, поэтому стоит запомнить.
✔️ Мигание индикатора → задержка пуска;
✔️ Постоянное свечение → реле замкнуто, нагрузка включена;
✔️ Символ LL → обрыв цепи датчика;
✔️ Символ HH → температура вне диапазона измерения.
Есть над чем подумать: эти индикаторы экономят время диагностики. Не нужно лезть в меню — проблема видна сразу.
Рис. Элементы управления: кнопки и светодиодные индикаторы
Быстрая настройка температуры за 3 шага
Алгоритм для новичка без программирования
Допустим, нужно просто задать порог срабатывания. Делаем так:
- Нажмите ➖ один раз → переход в режим редактирования
- Зажмите ➕ более 3 секунд → значение перестанет мигать
- Кнопками ➕/➖ установите нужную температуру → дождитесь автоматического сохранения
Получается, базовая настройка занимает меньше минуты. Это удобно, когда нужно быстро адаптировать терморегулятор XH-W3001 под новые условия. Однозначно.
Для установки температуры отключения алгоритм аналогичен: удерживайте кнопку более 3 секунд, измените значение, подтвердите. Просто, но эффективно.
Режимы нагрева и охлаждения: в чём разница
Логика работы реле в разных сценариях
Устройство переключается между двумя режимами. Разница принципиальная:
Охлаждение:
→ Если температура ≥ уставки → реле включается, запускается охладитель;
→ Если температура ≤ (уставка − гистерезис) → реле выключается.
Нагрев:
→ Если температура ≤ уставки → реле включается, запускается нагреватель;
→ Если температура ≥ (уставка + гистерезис) → реле выключается.
Пример для нагрева: уставка 25 °С, гистерезис 2 °С. При 24 °С включается ТЭН, при 27 °С — выключается. Цикл повторяется, поддерживая стабильный диапазон. Впечатляет, правда?
Рис. Процесс установки пороговых значений температуры
Гистерезис: стабильная работа реле
Как избежать частых срабатываний
Гистерезис — это «зазор» между включением и выключением. Без него реле дёргалось бы при каждом колебании температуры на 0.1 °С. В модели предусмотрена регулировка от 0 до 10 °С.
Пример: если температура включения 35 °С, отключения 40 °С, а гистерезис 5 °С, то отключение произойдёт при 45 °С. Это полезно, когда нужно расширить рабочий диапазон без перенастройки основных порогов.
Мы рекомендуем стартовое значение 0.3 °С — достаточно для плавной работы без частых переключений. Впрочем, для инкубаторов можно снизить до 0.1 °С, а для теплиц — увеличить до 1-2 °С. Тут всё зависит от задачи.
Сброс к заводским настройкам
Восстановление параметров по умолчанию
Если запутались в настройках или устройство ведёт себя странно — сбросьте к заводским. При включённом питании одновременно зажмите ➕ и ➖. На дисплее появится 888, затем контроллер автоматически вернётся к режиму измерения температуры.
Важно: после сброса все пользовательские настройки обнулятся. Поэтому перед процедурой запишите текущие значения, если они важны. Без сомнения, это сэкономит время при повторной настройке.
Рис. Комбинация кнопок для восстановления заводских параметров
Коды ошибок: диагностика без паники
Что означают индикаторы L и H
Если на дисплее горит L — проблема с датчиком. Проверьте целостность кабеля, надёжность контактов. При необходимости замените термистор. Чаще всего дело в обрыве провода.
Рис. Дисплей с кодом ошибки L — проверка датчика
Код H означает: температура вне диапазона датчика. Например, термистор попал в зону выше +110 °С или ниже -50 °С. Уберите датчик из экстремальной зоны — ошибка исчезнет.
Рис. Дисплей с кодом ошибки H — температура вне диапазона
Есть над чем подумать: обе ошибки легко диагностируются без специального оборудования. Это плюс для домашнего использования.
Гарантия и условия обслуживания
Что покрывает гарантия, а что — нет
Гарантийный срок — 12 месяцев с даты покупки. В этот период при соблюдении правил эксплуатации возможен бесплатный ремонт или замена. Однако гарантия не действует при:
- Механических повреждениях корпуса или датчика
- Неправильном подключении токоведущих проводов
- Превышении допустимой мощности нагрузки
- Коротком замыкании из-за внешних факторов
По факту, большинство отказов связано именно с нарушением правил монтажа. Поэтому не ленитесь читать инструкцию до подключения.
Меры безопасности: обязательные правила
Как избежать рисков при эксплуатации
⚠️ Внимание: в устройстве используется опасное для жизни напряжение. Все работы — только при отключённой сети. Монтаж и подключение доверяйте квалифицированным специалистам.
✔️ Используйте кабели с двойной ПВХ-изоляцией во влажных помещениях (погреб, теплица, подвал).
✔️ Закрепляйте провода в кабель-каналах, на полу — в защитной трубе.
✔️ Разнесите кабели датчика и питания на расстояние, чтобы избежать помех.
✔️ Перед входом во влажное помещение отключайте терморегулятор от сети.
✖️ Не допускайте попадания влаги на клеммы и внутрь корпуса.
✖️ Не эксплуатируйте в условиях сильных электромагнитных помех или коррозии.
Скрывать не стоит: пренебрежение этими правилами — главная причина поломок и, что серьёзнее, травм. Будьте внимательны.
