Как ZEISSLER M5.713 создаёт комфорт в помещении
Универсальное решение для жилых и офисных пространств
Вы наверняка замечали, как сложно поддерживать стабильную температуру в комнате с тёплым полом. Термостат ZEISSLER M5.713 решает эту задачу автоматически. Устройство управляет системами отопления, включая и выключая нагрев в зависимости от показаний датчиков. Скажу прямо: это надёжный «помощник», который работает без постоянного контроля.
Модель оснащена встроенным датчиком воздуха и поддерживает подключение выносного датчика пола (кабель 3 метра, приобретается отдельно). Что логично: можно контролировать как температуру воздуха, так и поверхность пола — особенно важно для ванных комнат и детских.
Терморегулятор монтируется в стандартный подрозетник, не выделяясь на фоне обычных выключателей. Если честно, это удобно: дизайн не нарушает интерьер, а функционал остаётся на высоте. Модель ZEISSLER M5.713 встречается в офисах, квартирах и производственных помещениях — универсальность подтверждена практикой.

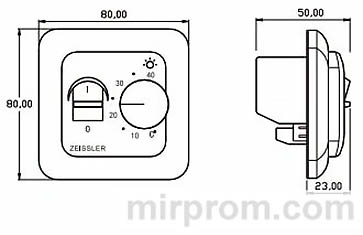

Рис. Лицевая панель термостата с элементами управления
Технические параметры и точность регулирования
Характеристики, влияющие на надёжность и комфорт
| Параметр | Значение |
|---|---|
| Напряжение питания | 220–230 В, 50 Гц |
| Энергопотребление | 5 ВА |
| Диапазон регулировки | +5…+40 °С |
| Точность регулирования | ±0,5 К |
| Рабочая температура | -5…+50 °С |
| Защита корпуса | IP20 (брызгозащита) |
| Материал корпуса | Огнестойкий ПК-пластик |
| Габариты | 86 × 86 × 50 мм |
| Макс. ток коммутации | 3 А |
Обратите внимание: точность ±0,5 К — достаточный показатель для бытового использования. Практика показывает, что для тёплого пола такая стабильность обеспечивает комфорт без перегрева. Впрочем, для производственных помещений допустимы небольшие отклонения.
Монтаж датчика температуры пола: пошагово
Правильная установка — залог точных показаний
Датчик температуры пола монтируется в защитной трубке, которая заделывается в стяжку. Важно: размещайте его как можно ближе к поверхности, но не касаясь нагревательного кабеля. Оптимальное расстояние между ветками кабеля — ~500 мм от стены.
Кабель датчика можно удлинить до 50 метров (приобретается отдельно). Это полезно, если термостат установлен далеко от зоны нагрева. Есть над чем подумать: длинный кабель даёт гибкость в планировке, но требует аккуратной прокладки.
✔️ Используйте гофротрубу для защиты датчика;
✔️ Закрепляйте кабель клипсами, чтобы избежать смещения;
✔️ Не прокладывайте датчик рядом с силовыми проводами — возможны помехи;
✖️ Не заливайте датчик бетоном напрямую — только в защитной трубке.
Рис. Правильное расположение датчика между ветками нагревательного кабеля
Где разместить термостат для стабильной работы
Факторы, влияющие на точность измерений
Термостат ZEISSLER M5.713 рекомендуется монтировать на высоте 0,9–1,2 м от пола. Это обеспечивает удобство управления и точность измерений: датчик воздуха не искажается теплом от пола или холодом от окон.
Избегайте мест с прямыми солнечными лучами, сквозняками и рядом с нагревательными приборами. Иначе показания будут неточными, а система — работать с перебоями. Справедливости ради, это требование касается любого терморегулятора.
⚠️ Внимание: не устанавливайте термостат внутри влажных помещений (ванная, душевая). Влага может повредить электронику и создать риск утечки тока. Используйте выносной датчик пола, чтобы вынести блок управления в сухую зону.

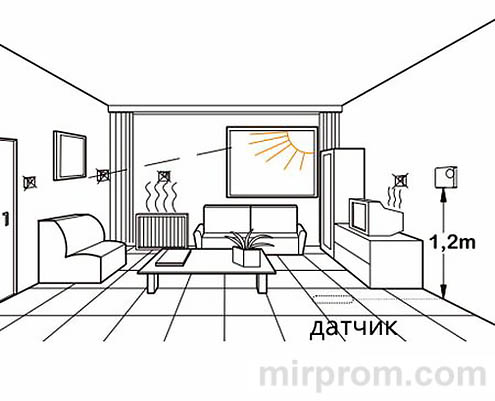

Рис. Оптимальное расположение термостата для свободной циркуляции воздуха
Управление температурой: простые шаги
Быстрая настройка комфортного режима
Шкала термостата проградуирована от +5 до +40 °С. Для визуального контроля предусмотрен LED-индикатор: красный свет → нагрев включён, нет света → режим ожидания.
Алгоритм первичной настройки:
- Включите термостат в положение 【I】
- Поверните регулировочное колёсико на максимум
- Дождитесь прогрева помещения до желаемой температуры
- Медленно поворачивайте колёсико против часовой стрелки до отключения индикатора
- При необходимости выполните точную подстройку в течение 12 часов
Получается, базовая настройка занимает 15–20 минут. Это удобно, когда нужно быстро адаптировать систему под новые условия. Однозначно.

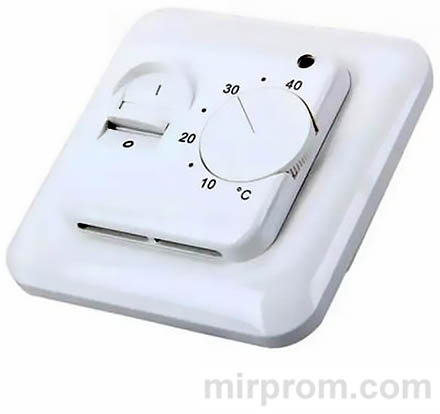

Рис. Элементы управления: поворотный регулятор и светодиодный индикатор
Точная калибровка показаний без специалистов
Как скорректировать отклонения температуры
Заводская калибровка термостата уже выполнена. Однако после монтажа, когда температура в комнате стабилизируется, может потребоваться тонкая подстройка.
Инструкция по коррекции:
→ Измерьте температуру в комнате точным термометром;
→ Снимите регулировочное колёсико А (см. рис. 1);
→ Поверните ось В в нужную сторону (по/против часовой стрелки);
→ Установите колёсико обратно — линия на нём укажет точное значение.
Важный нюанс: корректировка влияет только на отображение, не меняя логику работы реле. Это факт: система продолжит включать/выключать нагрев по заданным порогам.
Ограничение диапазона: защита от случайных изменений
Блокирующий механизм для общественных помещений
Под регулировочным колёсиком расположен винт С, который ограничивает диапазон температур. Ослабив его, можно сузить рабочий интервал — например, с +5…+40 °С до +20…+25 °С.
✔️ Красная метка → максимальная температура;
✔️ Зелёная метка → минимальная температура;
✔️ Фиксация винта → защита от несанкционированных изменений.
Полезно для офисов, гостиниц, детских садов: пользователи не смогут случайно (или намеренно) выставить экстремальные значения. Без сомнения, это повышает энергоэффективность и безопасность.
Схема подключения к сети 220В
Электромонтаж: пошаговая инструкция
Термостат ZEISSLER M5.713 работает от бытовой сети 220–230 В. Подключение выполняется по стандартной схеме:
- Отключите питание в электрощите
- Подведите фазу и ноль к клеммам L и N
- Подключите нагрузку (тёплый пол) к выходным клеммам
- При использовании выносного датчика — подключите его к соответствующим контактам
- Проверьте надёжность соединений, заизолируйте контакты
- Подайте питание и протестируйте работу
⚠️ Внимание: все работы выполняйте при отключённой сети. Монтаж доверяйте квалифицированному электрику. Это не формальность, а требование безопасности.

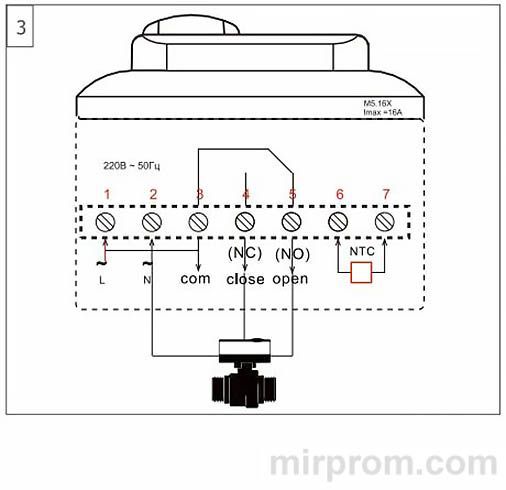

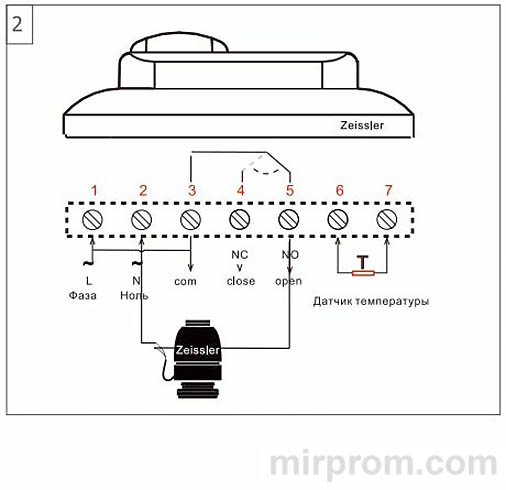

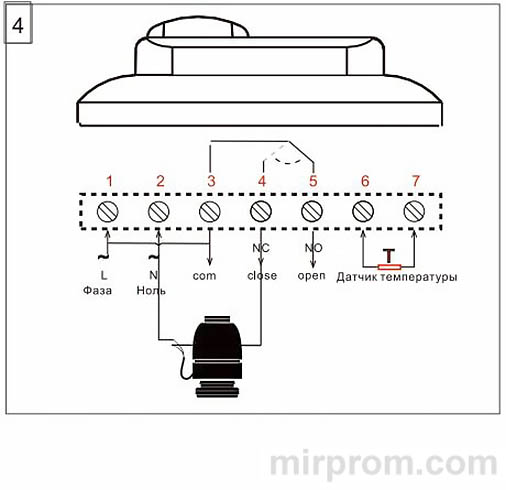

Рис. Подключение фазы, нуля и нагрузки к клеммам термостата
Рис. Клеммная колодка для выносного датчика
Рис. Монтаж корпуса в настенную коробку
Рис. Крепление устройства винтами для надёжной фиксации

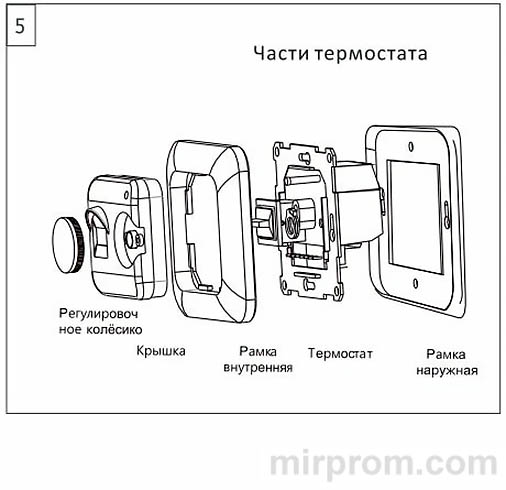

Рис. Финальный этап: сборка лицевой панели
Меры безопасности при электромонтаже
Как избежать рисков при установке и эксплуатации
⚠️ Внимание: в устройстве используется опасное для жизни напряжение 220 В. Все работы — только при отключённой сети. Монтаж и подключение доверяйте квалифицированным специалистам.
✔️ Используйте кабели с надёжной изоцией, соответствующие нагрузке;
✔️ Закрепляйте провода в кабель-каналах, избегайте механических повреждений;
✔️ Не допускайте попадания влаги на клеммы и внутрь корпуса;
✔️ Регулярно проверяйте состояние соединений, особенно во влажных помещениях;
✖️ Не перегружайте выход термостата: макс. ток 3 А (для мощных систем используйте контактор).
Скрывать не стоит: пренебрежение этими правилами — главная причина поломок и, что серьёзнее, травм. Будьте внимательны.
Гарантия и условия обслуживания
Что покрывает гарантия, а что — нет
Гарантийный срок устанавливается продавцом (обычно 12–24 месяца). В этот период при соблюдении правил эксплуатации возможен бесплатный ремонт или замена.
Гарантия не действует при:
- Механических повреждениях корпуса или датчика
- Неправильном подключении к сети или нагрузке
- Превышении допустимой мощности нагрузки
- Попадании влаги внутрь устройства
- Вмешательстве в конструкцию без согласования
По факту, большинство отказов связано именно с нарушением правил монтажа. Поэтому не ленитесь читать инструкцию до подключения. Практика показывает: аккуратный монтаж продлевает срок службы в разы.
