Возможности терморегулятора для быта и производства
Где и как применяется устройство
Вы наверняка искали компактное решение для контроля температуры в инкубаторе, аквариуме или теплице. Терморегулятор W1209 как раз для таких задач. Диапазон работы от -50 °С до +110 °С покрывает практически все бытовые сценарии. Скажу прямо: это универсальный контроллер, который работает и с нагревателями, и с охладителями.
Устройство оснащено трёхразрядным LED-дисплеем, светодиодным индикатором реле и тремя кнопками управления. Водонепроницаемый датчик можно погружать в жидкости — удобно для аквариумов и систем с теплоносителем. Что логично: гибкость монтажа расширяет возможности использования.
Модель W1209 питается от 12 В постоянного тока — безопасно и удобно для интеграции в низковольтные системы. Если честно, при нагрузках свыше 5 А лучше использовать внешний контактор или твердотельное реле. Это не усложняет схему, но повышает надёжность.

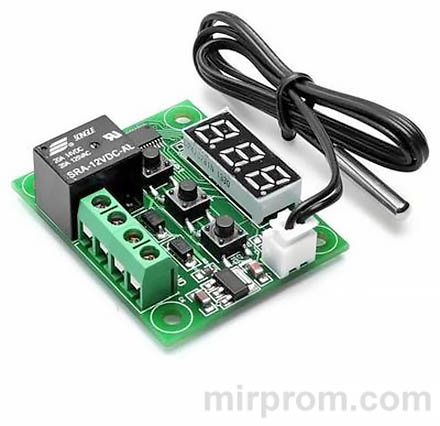

Рис. Лицевая панель устройства с элементами индикации
Технические параметры и точность измерений
Характеристики, влияющие на надёжность
| Параметр | Значение |
|---|---|
| Диапазон измерения | -50 °С … +110 °С |
| Точность измерения | ±0.1 °С (-9.9…+99.9 °С), ±1.0 °С (вне диапазона) |
| Точность управления | ±0.1 °С / ±1.0 °С |
| Точность гистерезиса | 0.1 °С |
| Диапазон гистерезиса | 0.1 … 15 °С |
| Обновление показаний | 0.5 секунды |
| Напряжение питания | 12 В DC |
| Датчик температуры | NTC 10K, 0.5%, кабель 0.3 м, водозащита |
| Макс. ток нагрузки | 5 А / 220 В AC; 15 А / 14 В DC |
| Рабочая температура | -10 … +60 °С |
| Влажность | 20–85 % |
| Потребление (реле выкл/вкл) | 30 мА / 65 мА |
Обратите внимание: точность ±0.1 °С в рабочем диапазоне — серьёзный показатель для устройства такого класса. Практика показывает, что для инкубаторов или аквариумов такая стабильность критична. Возможно, для склада или погреба допустимы погрешности, но лучше иметь запас.
Подготовка к работе: индикация и сигналы
Как читать дисплей и индикаторы
Подайте питание 12 В на клеммы +12V/GND — на LED-экране сразу отобразится текущая температура с выносного датчика. Красный светодиод дублирует состояние реле: горит → нагрузка включена, не горит → режим ожидания.
Символы на экране несут важную информацию:
- LLL — датчик не подключён: проверьте кабель и разъём
- HHH — температура вне диапазона измерения (-50 °С или >+110 °С)
- — (тире) — сработала защита от перегрева (параметр Р6)
Есть над чем подумать: эти индикаторы экономят время диагностики. Не нужно лезть в меню — проблема видна сразу.
Рис. Расположение клемм питания и управления нагрузкой
Быстрая установка температуры за 3 шага
Алгоритм для новичка без программирования
Если нужно просто задать порог срабатывания — не лезьте в глубокое меню. Делаем так:
- Коротко нажмите 【SET】 → дисплей перейдёт в режим редактирования
- Кнопками ➕/➖ установите нужное значение температуры
- Нажмите 【SET】 ещё раз или подождите 5 секунд → настройки сохранятся автоматически
Получается, базовая настройка занимает меньше минуты. Это удобно, когда нужно быстро адаптировать терморегулятор W1209 под новые условия. Однозначно.
Программирование параметров P0–P8
Полный доступ к настройкам контроллера
Для входа в режим программирования удерживайте 【SET】 5 секунд. Появится код параметра (Р0…Р8). Кнопками ➕/➖ выберите нужный, нажмите 【SET】 для редактирования, измените значение и подтвердите долгим нажатием 【SET】 или ожиданием 5–10 секунд.
| Код | Описание | Диапазон | По умолчанию |
|---|---|---|---|
| Р0 | Режим: охлаждение (C) / нагрев (H) | C / H | C |
| Р1 | Гистерезис, °С | 0.1 … 15 | 2 |
| Р2 | Верхний предел уставки, °С | до 120 | 110 |
| Р3 | Нижний предел уставки, °С | от -50 | -50 |
| Р4 | Коррекция показаний, °С | -7 … +7 | 0 |
| Р5 | Задержка включения реле, мин | 0 … 10 | 0 |
| Р6 | Защита от перегрева, °С | OFF / 0…110 | OFF |
| Р7 | Блокировка настроек | OFF / ON | OFF |
| Р8 | Сброс к заводским | OFF / ON | OFF |
Важный нюанс: параметр Р7 (блокировка) полезен в общественных местах — случайно сбить настройки не получится. Справедливости ради, это редкая функция в бюджетных контроллерах.
Режимы нагрева и охлаждения: в чём разница
Логика работы реле в разных сценариях
Режим задаётся параметром Р0. Разница принципиальная:
Охлаждение (C):
→ Если температура ≥ уставки → реле включается, запускается охладитель;
→ Если температура ≤ (уставка − гистерезис) → реле выключается.
Нагрев (H):
→ Если температура ≤ уставки → реле включается, запускается нагреватель;
→ Если температура ≥ (уставка + гистерезис) → реле выключается.
Пример для нагрева: уставка 25 °С, гистерезис 2 °С. При 24 °С включается ТЭН, при 27 °С — выключается. Цикл повторяется, поддерживая стабильный диапазон. Впечатляет, правда?
Гистерезис: стабильная работа реле
Настройка параметра Р1 для плавной работы
Гистерезис (Р1) — это «зазор» между включением и выключением. Без него реле дёргалось бы при каждом колебании температуры на 0.1 °С. Значение 0.1–15 °С позволяет гибко настроить реакцию.
Рекомендация: для инкубаторов ставьте 0.3–0.5 °С, для теплиц — 1–2 °С, для складов — до 5 °С. Тут всё зависит от инерционности системы. Практика показывает: слишком малый гистерезис сокращает ресурс реле.
Как настроить: удерживайте 【SET】 5 сек → ➕/➖ до Р1 → 【SET】 → ➕/➖ выберите значение → подтвердите. Просто, но эффективно.
Коррекция показаний и защита от перегрева
Параметры Р4 и Р6: тонкая настройка под ваши условия
Р4 (коррекция) компенсирует погрешность датчика или особенности монтажа. Формула простая: отображаемая температура = измеренная + значение Р4. Диапазон -7…+7 °С покрывает большинство сценариев.
Пример: датчик показывает 25 °С, а эталонный термометр — 26.5 °С. Установите Р4 = +1.5 → дисплей будет отображать корректное значение. Без сомнения, это удобнее, чем менять датчик.
Р6 — аварийная защита от перегрева. Если включить (ON) и задать, скажем, 90 °С, то при достижении этой температуры реле разомкнётся принудительно, независимо от основного алгоритма. Это серьёзно: такая функция предотвращает пожары и поломки оборудования.
Сброс к заводским настройкам
Восстановление параметров по умолчанию
Если запутались в настройках или устройство ведёт себя странно — сбросьте к заводским. Алгоритм простой:
- Отключите питание
- Зажмите одновременно ➕ и ➖
- Подайте питание, не отпуская кнопки
- На дисплее появится 888 → отпустите кнопки
- Контроллер автоматически загрузит заводские параметры
Важно: после сброса все пользовательские настройки обнулятся. Поэтому перед процедурой запишите текущие значения, если они важны. По правде говоря, восстановить их потом будет непросто.
Схема подключения к источнику 12В
Безопасный монтаж нагрузки и датчика
Подключение терморегулятора W1209 выполняется по простой схеме:
- Питание контроллера → клеммы +12V (плюс) и GND (минус)
- Нагрузка → клеммы К0/К1 (в разрыв цепи питания прибора)
- Датчик → отдельный разъём, кабель не прокладывать рядом с силовыми проводами
⚠️ Внимание: все работы выполняйте при отключённой сети. Изолируйте соединения, используйте клеммные колодки. Для мощных нагрузок (>5 А при 220 В) применяйте внешний контактор.
✔️ Проверяйте полярность питания перед включением;
✔️ Фиксируйте провода, чтобы избежать обрыва при вибрации;
✔️ Используйте экранированный кабель для датчика при длине >3 м;
✖️ Не допускайте короткого замыкания на клеммах нагрузки.
Важный момент: водонепроницаемый датчик можно погружать в жидкости, но разъём контроллера должен оставаться сухим. Это факт: попадание влаги на плату — частая причина отказов.
