Терморегулятор/термостат комнатный с датчиком температуры отопительного котла или тёплого пола MK71GC Wifi Tuya выполняет в системе отопления контрольно-управляющую функцию. Используя встроенный и/или выносной датчик температуры, он отслеживает состояние температуры помещения, отдаёт команды на включение или отключение отопительных приборов. Предназначен для внутреннего применения и рассчитан на работу при окружающей температуре -5/+50 °С. Три режима функционирования: автоматический (температура поддерживается в рамках заданного коридора), ручной (команды отдаются пользователем) и программируемый (индивидуальный режим). ЖК-дисплей, шесть режимов изменения температуры в течение дня, возможность программируемой корректировки работы отопительных приборов на неделю. Встраивается в стандартную монтажную коробку.
Электронный программируемый терморегулятор с ЖК дисплеем MK71GC Wifi Инструкция по эксплуатации
Этот цифровой термостат MK71 - это кнопочный термостат с жидкокристаллическим экраном для газового котла, бойлера, систем отопления использует усовершенствованный микрокомпьютер управления чипом и высокоточный датчик для контроля температуры электрических нагревательных устройств. Он применяется для контроля температуры в промышленных, коммерческих и бытовых помещениях и запуска управляющих отопительных приборов, особенно для систем подогрева пола. Опциональная система: IOS и Android
Введение
Благодарим вас за доверие и поддержку. Благодаря использованию новейших и более совершенных технологий, ваш новый термостат в будущем будет ежедневно поддерживать нужную температуру , делая вашу жизнь более комфортной, а жилую обстановку - более стильной и красивой. Для получения подробных инструкций по установке и использованию данного термостата, пожалуйста, Внимательно прочтите данное руководство.
Пожалуйста, обратитесь к специалисту для установки термостата, а также для установки и использования изделия в соответствии с действующим законодательством.
Примечание
Интеллектуальный цифровой регулятор температуры MK71GC Wifi Tuy - это система управления теплым полом, предназначенная для контроля температуры в помещении. Он управляет рабочим состоянием оборудования для подогрева пола, сравнивая температуру окружающей среды с заданной температурой, что повышает комфорт и обеспечивает экономию энергии. Этот цифровой терморегулятор использует технологию микрокомпьютерного управления и оснащен сенсорными кнопками с полноэкранным дисплеем, который отличается элегантным дизайном и простотой в использовании. Термостат имеет функции ручного управления, автоматического программирования и запоминания состояния.
.
Особенности:
Характеристики:
Токовая нагрузка: — Для электрического отопления: 16 А
— Для водяного/газового котла: 3 А
Питание: AC90 ~ 250 В 50/60Hz
Диапазон температур: 5 ~ 60°С
Точность: +/-1°С
Максимальный ток: 3А
Потребляемая мощность ‹ 0,3 Вт
Температура рабочей среды: 0 ~+45°C Температура окружающей среды: от -5 до 50°C
Температура окружающей среды при хранении: 0 ~ +55°C
Температура установки: 5 ~ 95°С
Относительная влажность: RH‹85%
Материал корпуса: поликарбонат + АБС (огнестойкий)
Расстояние установки отверстия: 60 мм (подходит для стандартной европейской круглой монтажной коробки 80x80)
Клеммы провода: провод 2 * 1,5 мм2 или 1 * 2,5 мм2
Размер без блока контактов: 86x86x15mm
Размер изделия (лицевая панель с блоком контактов): 85*85*42 мм
Сертификаты CE, ROHS
Модель изделия
GA Plumbing 3 AGB Electric Heating 16A
Подключение GC, газовый котел 3A
Подсветка (вы можете настроить яркость или выключить подсветку через мобильное приложение)
W: W IF IN
R2: внутренний датчик и внешний датчик заземления, например: : V70H-LWGB
Различие моделей
| Модель | Назначение | Нагрузка | Функция Wi-Fi | Внешний датчик | Цвет |
| MK71-GA-wifi | Для нагрева воды | 3 ампера | Да | Полностью белый | |
| MK 71-GA | Для нагрева воды | 3 ампера | Полностью белый | ||
| MK71-GB-wifi | Для электрического нагрева | 16 ампер | Да | Да | Полностью белый |
| MK71-GB | Для электрического отопления | 16 ампер | Да | Полностью белый | |
| MK71-GC-wifi | Для газового бойлера | "" сухой"" контакт | Да | Полностью белый | |
| MK 71-GC | Для газового бойлера | "" сухой"" контакт | Полностью белый |
Комплектация
Термостат Wi-Fi - 1 шт.
Инструкция - 1 шт
Крепежные винты - 2 шт.
Измерительная линия (опционально) - 1 шт.
Коробка.
Основные функции:
1. Поддержка 5 + 2/6 + 1/7 дней
2. Поддержка Wi-Fi, дистанционное управление через мобильный телефон. Один мобильный телефон может управлять одним устройством, а также несколькими устройствами. С функцией голосового управления, совместимой с Amazon Alexa и Google Home, Яндекс Алисой.
3. Ручной или автоматический режим
4. Яркость подсветки можно отрегулировать через приложение.
5. Функция блокировки клавиатуры для предотвращения неправильного использования детьми.
Указания по эксплуатации
1. Пожалуйста, Внимательно прочтите данное руководство. Неправильная эксплуатация может привести к повреждению устройства или возникновению опасных ситуаций.
2. Специалист, занимающийся установкой, должен иметь соответствующую квалификацию по техническому обслуживанию.
3. После установки, пожалуйста, Внимательно прочитайте данное руководство и эксплуатируйте устройство в соответствии с инструкциями.
❗👉➨ Внимание: Существует опасность поражения электрическим током или повреждения оборудования.

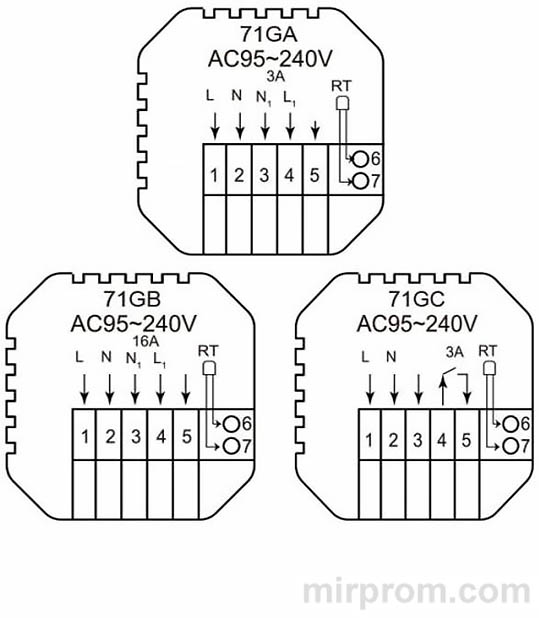

Электрическая схема подключения
❗👉➨ Примечание: GA для водяного отопления; GB для электрического отопления; GC для газового котла

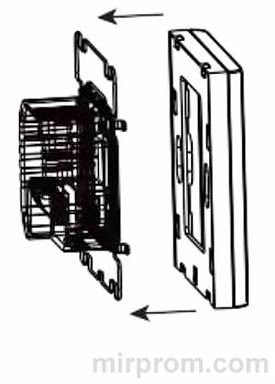

Процедура установки
Данное изделие устанавливается с помощью стандартного переключателя управления 86 (в соответствии с европейскими нормами).

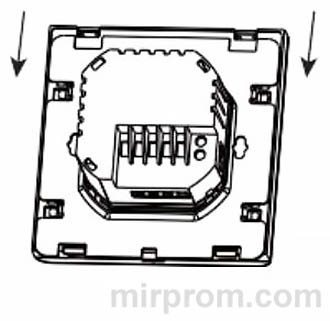

1. Сдвиньте монтажную пластину вниз в этом направлении

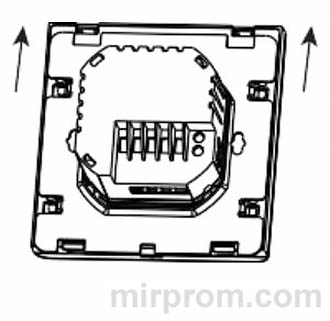

2. Снимите монтажную пластину в этом направлении

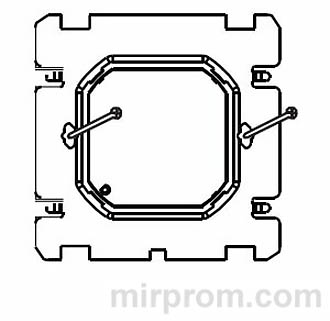

3. Закрепите монтажную пластину на кассете винтами
4. После установки закрепите изделие в этом направлении
....
Описание символов дисплея
1. Значок недели/времени
2. Температура в помещении
3. Значок отопления
4. Значок режима
5. Отображение времени
6. Значок блокировки
7. Значки кнопок управления (сенсоры)
Инструкция по эксплуатации
1. Включение/ выключение питания: нажмите
, чтобы включить/выключить термостат.
2. Нажмите [M], чтобы переключить ручной и автоматический режимы.
3. В автоматическом режиме нажмите кнопку
или
для настройки температуры, чтобы перейти в автоматический временный режим. Этот режим работает только в течение определенного периода времени.
4. Чтобы ввести настройки часов, нажмите [M], чтобы переключить параметры настройки, нажмите , чтобы изменить значение каждого параметра.
❗👉➨ Примечание: Модель Wi-Fi автоматически установит время при подключении к Интернет.
5.Нажмите и удерживайте кнопки и одновременно в течение 5 секунд, чтобы добавить или отменить блокировку экрана.
6. Подключение к Wi-Fi: Когда термостат включен, нажмите и удерживайте кнопки и [F] в течение 5 секунд. Значок WI-FI мигает в правом верхнем углу экрана термостата. В это время термостат переходит в режим согласования кода. Пожалуйста, ознакомьтесь с инструкцией по эксплуатации мобильного телефона в руководстве пользователя приложения.
Значок Wi-Fi в правом верхнем углу дисплея термостата отображается непрерывно при подключенном соединении. Если вы хотите отменить сопряжение, нажмите и [F] и удерживайте в течение 5 секунд. Когда значок Wi-Fi в правом верхнем углу термостата исчезнет, это означает, что текущий статус кода отменен.
Инструкции по программированию времени
Нажмите и удерживайте клавишу [M], чтобы ввести настройку программирования, короткое нажатие клавиши [M] для переключения опции, нажмите клавишу или для настройки каждого параметра опции и нажмите кнопку для выхода и сохранения.
| Кнопка | Параметр | Иконка | Время | Изменение | По умолчанию | Изменение | |
| [M] | Рабочий день | 1 | PRG 1 | 06:00 | |
20°С | |
| 2 | PRG 2 | 08:00 | 15°С | ||||
| 3 | PRG 3 | 11:30 | 15°С | ||||
| 4 | PRG 4 | 12:30 | 15°С | ||||
| 5 | PRG 5 | 17:00 | 22°С | ||||
| 6 | PRG 6 | 22:00 | 15°С | ||||
| Выходной | 1 | PRG 1 | 08:00 | 22°С | |||
| 2 | PRG 6 | 23:00 | 15°С | ||||
Дополнительные параметры
При включенном питании нажмите [M] и [F] одновременно и удерживайте в течение 5 секунд, чтобы перейти к дополнительным параметрам.
Нажмите [M] для перехода к следующему параметру, нажмите и для настройки и нажмите для выхода из расширенного режима.
1 Температурная компенсация
Значение температуры в помещении для калибровки по умолчанию составляет -2°С. Для регулировки нажмите клавиши и . Диапазон регулировки составляет от 9,9 ° C до -9,9 °С.
2 Выбор датчика
По умолчанию датчик температуры выбран как внутренний. Нажмите клавиши и для настройки, как "" IN"" , соответственно, указывая, что выбран внутренний датчик.
3 Изменение предельной температуры
По умолчанию предельное значение температуры составляет 35 °С. Нажимайте клавиши и , чтобы отрегулировать диапазон от 5 °С до 60 °С.
4 Разница температур
По умолчанию разница температур установлена на 1 °С. Нажмите клавиши и , чтобы отрегулировать диапазон от 1 до 10 градусов.
5 Функция защиты от замерзания
Установите функцию защиты от замерзания по умолчанию в положение "" ВЫКЛ."" , выключите дисплей, нажмите клавишу "" вверх"" для включения режима защиты от замерзания и включения дисплея
6 Опция "" Отпуск"" и отключение еженедельного программирования
Установите для дня отдыха по умолчанию значение "" двойной ВЫХОДНОЙ"" . С помощью клавиш и установите значения "" двойной выходной"" (1-5), "" одинарный выходной"" (1-6), "" без выходных"" (1-7) и отключите программирование по неделям (ВЫКЛ.).
7 Первичный и вторичный реверс
Выбор обратного хода. Установите значение основного и вспомогательного реверса по умолчанию равным 0. Нажмите клавиши и и установите значение 0, чтобы отключить основной и вспомогательный реверс.
01 означает основной реверс, 02 означает вспомогательный реверс, 03 означает основной и вспомогательный реверс, отключение подачи антифриза, остановка вывода
8 Время задержки выхода пассивной передачи
Установите время задержки пассивной передачи по умолчанию равным 0. Нажмите клавиши и , чтобы настроить диапазон от 0 до 5 минут.
9 Установка верхнего предела температуры
По умолчанию верхний предел установленной температуры равен 60°С, а температурный диапазон регулировки составляет 35-95°С. С помощью клавиш и установите необходимое значение.
10 Восстановление заводских настроек по умолчанию
Для восстановления заводских настроек по умолчанию для отображения "" -” Нажмите кнопку для настройки отображения "" ---"" , нажмите кнопку "" Ввод"" для восстановления заводских настроек.
......
Подключение к Wi-Fi
Перед первым использованием термостата MK71GC Wifi необходимо настроить сигнал Wi-Fi и его конфигурацию с помощью смартфона или планшета, чтобы обеспечить связь между подключенными устройствами.
1. Загрузите приложение
Найдите “Tuya” в App market или отсканируйте QR-код ниже, чтобы загрузить приложение.

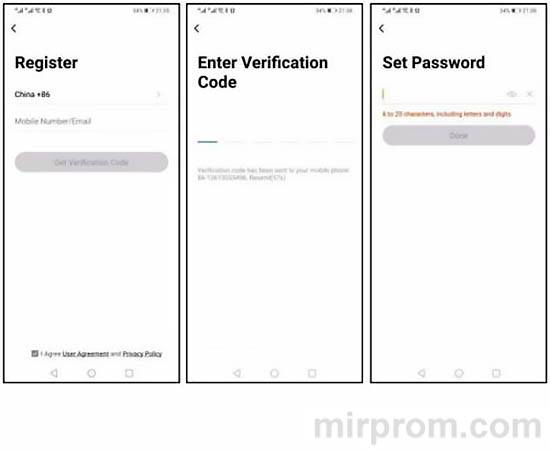

2. Зарегистрируйте учетную запись

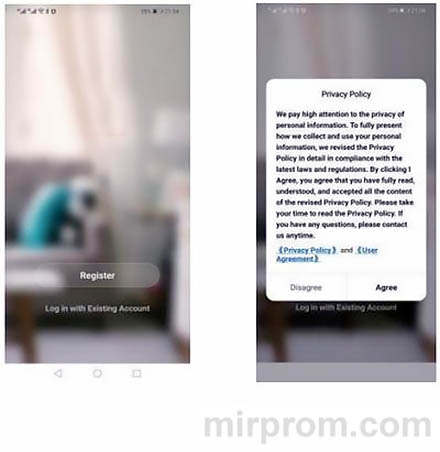

Если у вас еще нет учетной записи в приложении, вы можете зарегистрироваться или войти в систему с помощью SMS-кода подтверждения. Нажмите "" Создать новую учетную запись"" , и вы попадете на страницу Политики конфиденциальности Tuya Smart Platform. После того, как вы нажмете "" Согласен"" , вы перейдете на страницу регистрации мобильного телефона.
Система автоматически определяет текущую страну/регион. Вы также можете выбрать страну/регион вручную. После ввода номера вашего мобильного телефона или адреса электронной почты нажмите “получить проверочный код”. Введите полученный проверочный код, затем введите пароль и нажмите "" готово"" для успешной регистрации.
.......
3. Добавьте устройство
Нажмите "" добавить устройство"" или "" +"" в правом верхнем углу главной страницы приложения, чтобы перейти на страницу "" добавить устройство"" . В настоящее время существует два способа добавления устройства вручную и поиска устройства.

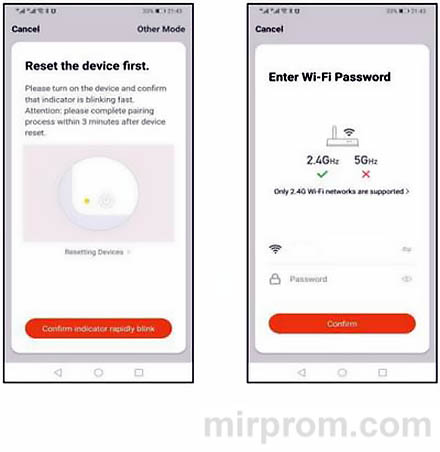

Найдите термостат (модель Wi-FI) в списке устройств. В указанном сетевом режиме индикатор мигает (медленно мигает), а затем нажмите кнопку подтверждения на странице. Выберите рабочую область устройства для подключения к Wi-Fi сети Интернет и введите пароль Wi-Fi. Нажмите "" ок"" , чтобы перейти к соответствующему сетевому процессу.
Если выбран режим распределительной сети по умолчанию, процесс распределения будет показан на рисунке 1 ниже, а в распределительной сети успешно отобразится интерфейс, показанный на рисунке 2. Можно изменить название устройства или выбрать местоположение помещения.

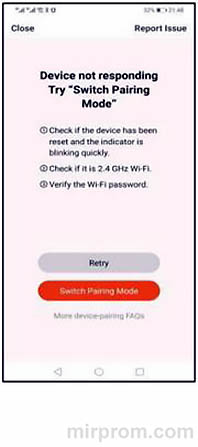

В случае сбоя в сети, приложение отобразит страницу, показанную на рисунке ниже. Вы можете просмотреть справку или добавить ее повторно.
❗👉➨ Примечание: в случае сбоя подключения, пожалуйста, подтвердите, перешло ли устройство контроля температуры в состояние согласования кода, см. пункт 6 инструкции по эксплуатации.
........

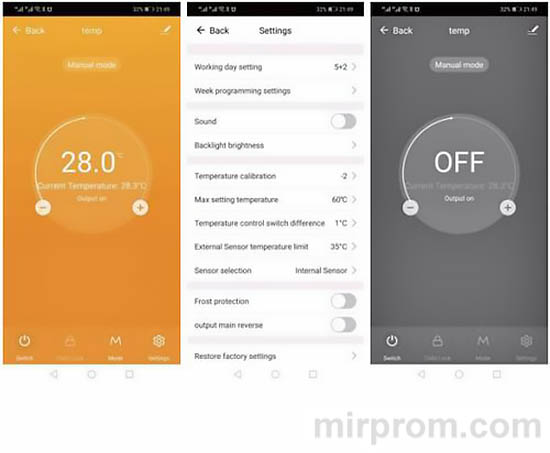

4. Отображение интерфейса приложения для управления температурой
