Преимущества усилителя «Бриг-001-стерео»
Качество звучания уровня Hi-Fi по ГОСТ
Вы наверняка искали усилитель, который сочетает надёжность советской инженерии с качеством звука. Бриг-001-стерео — именно такой аппарат. Разработанный в 1975 году Ленинградским объединением «Океанприбор» и Кировским заводом «Ладога», он соответствует категории Hi-Fi по ГОСТ 24388-80. Это факт.
Высокая линейность АЧХ, низкие гармонические искажения (0,1%), идентичность каналов — характеристики, которые и сегодня впечатляют. Практика показывает: многие аудиофилы предпочитают «Бриг» современным бюджетным решениям. Тут всё ясно.
Универсальность коммутации и эргономика
Возможность подключить до четырёх акустических систем, два магнитофона, тюнер и два звукоснимателя одновременно — редкость даже для современной техники. Селектор входов, дискретные регуляторы, фильтры ВЧ/НЧ, система мягкого включения — всё продумано до мелочей.
Съёмный деревянный корпус спокойных тонов легко вписывается в любой интерьер. Впечатляет, правда?
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальная мощность (8 Ом) | 2 × 50 Вт |
| Диапазон частот | 20 Гц – 25 кГц |
| Коэффициент гармоник (40–16000 Гц) | ≤ 0,1% |
| Интермодуляционные искажения | ≤ 0,15% |
| Отношение сигнал/шум (линейный вход) | ≥ 86 дБ (взвешенный) |
| Переходное затухание между каналами | ≥ 50 дБ |
| Регулировка громкости | ≥ 60 дБ |
| Регулировка тембра (НЧ/ВЧ) | ±10 дБ |
| Входное сопротивление (линейный) | 350 ± 50 кОм |
| Выходное сопротивление (АС) | ≤ 0,5 Ом |
| Питание | 220 В, 50 Гц |
| Потребляемая мощность | ≤ 150 Вт |
| Габариты | 452 × 372 × 118 мм |
| Масса | 15 кг |
Низкое выходное сопротивление обеспечивает высокий коэффициент демпфирования — бас получается чётким, контролируемым. Без вариантов.
Органы управления и коммутации

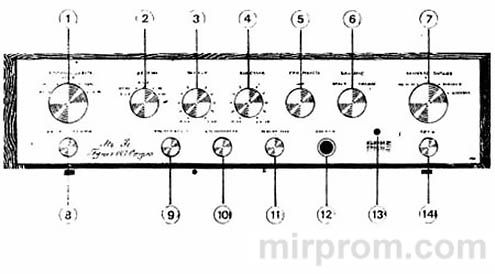

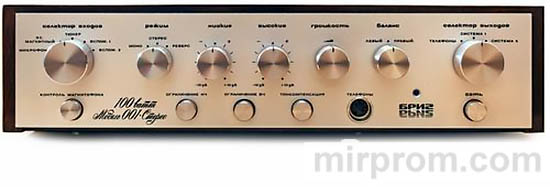

Передняя панель: основные регуляторы
★ 【Селектор входов】: выбор источника сигнала (магнитный звукосниматель, линейный вход, магнитофон).
★ 【Переключатель режимов】: МОНО / СТЕРЕО / РЕВЕРС / ЛК / ПК.
★ 【Регулятор тембра НЧ】: подъём/спад ±10 дБ на 400 Гц.
★ 【Регулятор тембра ВЧ】: подъём/спад ±10 дБ на 10 кГц.
★ 【Регулятор громкости】: дискретная регулировка с отключаемой тонкомпенсацией.
★ 【Регулятор баланса】: коррекция баланса каналов ±12 дБ.
★ 【Селектор выходов】: выбор акустических систем или головных телефонов.
★ 【Контроль записи】: мониторинг сигнала на магнитофоне.
★ 【Фильтры ограничения】: НЧ (20 Гц) и ВЧ (15 кГц) для устранения помех.
★ 【Тонкомпенсация】: подъём низких частот при малой громкости.
Эргономичное расположение элементов позволяет управлять звуком интуитивно. Что логично.

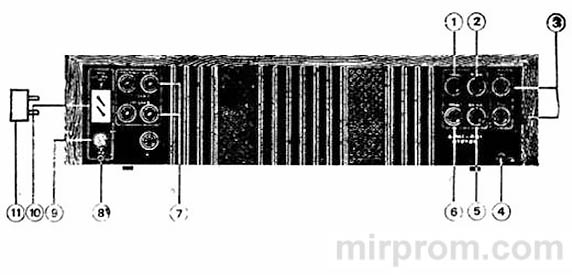

Задняя панель: разъёмы и коммутация
→ Два корректирующих входа для магнитных звукоснимателей.
→ Два линейных входа для тюнера и других источников.
→ Вход/выход магнитофона (по току и по напряжению).
→ Четыре выхода для двух комплектов акустических систем.
→ Отключаемая розетка ответвления сети для питания сопутствующей аппаратуры.
→ Клемма заземления, держатель предохранителя, сетевой шнур.
⚠️ Важно: все подключения выполняются экранированными кабелями с соединителями ОНЦ-ВГ-5/16-В (сигнал) и ОНЦ-ВН-2/16-В (АС).
Подготовка к работе: правила безопасности
Требования к размещению и подключению
→ Не размещайте усилитель рядом с отопительными приборами, в сырых местах или под прямыми солнечными лучами.
→ Обеспечьте свободный доступ воздуха к радиаторам охлаждения на задней панели.
→ После хранения в холоде дайте аппарату прогреться 2–3 часа в упаковке перед включением.
Если честно, соблюдение этих правил продлевает срок службы техники на годы.
Запреты и предостережения
⚠️ Внимание!
✖️ Не включайте демонтированный усилитель в сеть.
✖️ Не используйте самодельные предохранители — это может вывести аппарат из строя.
✖️ Не допускайте параллельного соединения правого и левого выходов на АС.
✖️ Не подключайте акустические системы с сопротивлением менее 4 Ом.
✖️ Не оставляйте включённый усилитель без присмотра.
При замене предохранителя обязательно отключайте вилку из розетки. Скрывать не стоит: безопасность превыше всего.
Подключение акустических систем и источников
Схемы распайки соединителей
Для подключения используйте штатные соединители из комплекта:
| Разъём | Контакт 2 | Контакт 3 | Контакт 5 |
|---|---|---|---|
| Магнитный 1/2, Тюнер, Телефоны | Корпус | Левый канал | Правый канал |
| Магнитофон 1/2 | Корпус | Левый вход/выход | Правый вход/выход |
| Акустические системы | Корпус | Сигнал | — |
Центр
Рис. 1. Распайка сигнальных разъёмов
Порядок подключения
→ Подключите правую АС к выходу правого канала, левую — к левому (розетки СИСТЕМА 1/2).
→ Источники сигнала подключите экранированными кабелями к соответствующим входам.
→ К розетке ОТВЕТВЛЕНИЕ СЕТИ можно подключить питание тюнера или магнитофона для синхронного включения.
→ Головные телефоны (16 Ом) — в розетку ТЕЛЕФОНЫ на передней панели.
→ Вставьте сетевую вилку в розетку 220 В.
Получается, что грамотная коммутация — половина успеха в качестве звучания.
Настройка звука: громкость, тембр, баланс, фильтры
Базовая регулировка
→ Нажмите кнопку 【СЕТЬ】: загорится индикатор включения.
→ Установите 【Селектор входов】 в положение выбранного источника.
→ Регулятором 【ГРОМКОСТЬ】 задайте комфортный уровень.
→ При смещении звуковой панорамы откорректируйте баланс регулятором 【БАЛАНС】.
В монофонической программе сбалансированные каналы создают эффект «звука из центра». Это серьёзно.
Коррекция тембра и фильтрация помех
★ Регуляторы 【НИЗКИЕ】 и 【ВЫСОКИЕ】: формируйте желаемый тембр (см. график АЧХ).
★ Кнопка 【ТОНКОМПЕНСАЦИЯ】: включайте при малой громкости для сохранения объёма звука.
★ Кнопка 【ОГРАНИЧЕНИЕ НЧ】: устраняет рокот проигрывателя, коробление пластинок (спад 9 дБ на 20 Гц).
★ Кнопка 【ОГРАНИЧЕНИЕ ВЧ】: снижает шумы радиовещания и старых записей (спад 7 дБ на 15 кГц).

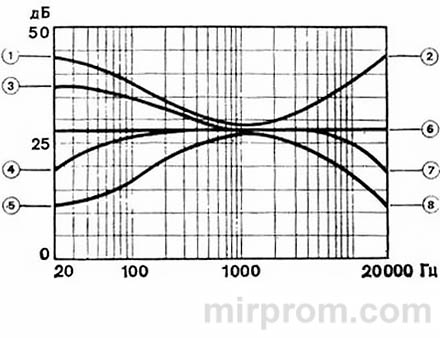

Рис. 2. Влияние регуляторов тембра и фильтров на АЧХ
Экспериментируйте с настройками — «Бриг» позволяет тонко адаптировать звук под помещение и жанр музыки. Есть над чем подумать.
Запись на магнитофон: схемы коммутации
Подключение для записи и воспроизведения
→ Для записи с любого источника: подключите магнитофон к розеткам МАГНИТОФОН 1 (по току) и/или МАГНИТОФОН 2 (по напряжению).
→ Установите 【Селектор входов】 в положение 【МФ】.
→ Для контроля записи нажмите кнопку 【КОНТРОЛЬ МАГНИТОФОНА】.
При воспроизведении с магнитофона: выберите источник 【МФ】 селектором входов. Если используется МАГНИТОФОН 2 — дополнительно активируйте контроль записи.
Перезапись между магнитофонами
→ Воспроизводящий аппарат подключите к МАГНИТОФОН 1.
→ Записывающий — к МАГНИТОФОН 2.
→ Селектор входов установите в положение 【МФ】.
→ Запустите воспроизведение на первом и запись на втором аппарате.
Практика показывает: такая схема обеспечивает минимальные потери качества при копировании. Звучит убедительно?
Обслуживание и замена предохранителя
Порядок замены сетевого предохранителя
→ Выключите усилитель и отсоедините от сети.
→ Снимите заглушку розетки ОТВЕТВЛЕНИЕ СЕТИ.
→ Нажмите на головку держателя предохранителя, поверните влево и извлеките.
→ Установите новый предохранитель ПМ-2А (из комплекта).
→ Вставьте держатель, поверните вправо до фиксации, установите заглушку.
Если после замены усилитель не заработал — обратитесь в ремонтную мастерскую. Не всё так просто, но базовые неисправности можно устранить самостоятельно.
Уход за внешними поверхностями
★ Удаляйте пыль мягкой сухой тканью.
★ Не используйте абразивные средства и растворители.
★ Деревянный корпус можно обрабатывать полиролью для мебели.
Эти простые правила сохраняют презентабельный вид аппарата десятилетиями. И это нормально.
Гарантийные обязательства
Условия гарантии и ремонта
★ Гарантийный срок: 24 месяца с даты продажи.
★ Бесплатный ремонт при предъявлении гарантийного талона с печатью магазина.
★ Отрывные талоны вырезаются только после фактического выполнения работ.
★ Ремонт производится предприятием, обслуживающим район проживания владельца.
⚠️ Важно: без гарантийного талона, при нарушении пломб или несоблюдении правил эксплуатации претензии не принимаются. По факту.
Обмен неисправных изделий
Обмен осуществляется через торговую сеть при наличии справки из ремонтного предприятия и гарантийного талона, в соответствии с действующими правилами обмена промышленных товаров.

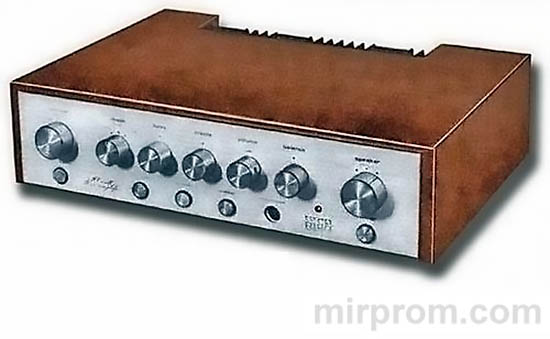

Рис. 3. Внешний вид усилителя «Бриг-001-стерео»
Бриг-001-стерео — легенда советской аудиотехники, которая и сегодня дарит качественное звучание. Надёжная конструкция, продуманная эргономика, соответствие стандартам Hi-Fi. Однозначно стоит внимания ценителей аналогового звука.
