Быстрый старт: зарядка за 5 шагов
Алгоритм для тех, кто ценит время
Аккумулятор «сел», а нужно срочно выезжать? Скажу прямо: Электроника УЗ-ПА-6/12-6,3 справится, если действовать без суеты. Первый шаг: установите устройство на устойчивую подставку. Второй: ручку тока поверните влево до упора. Третий: подключите красный зажим к «+» АКБ, чёрный — к «-». Четвёртый: включите в сеть 220 В — загорится светодиод СЕТЬ. Пятый: плавно поворачивайте ручку, устанавливая нужный ток по индикатору. Просто? Да. Но есть нюансы.
Кстати, устройство начнёт работу только если напряжение на АКБ не менее 4 В. Если батарея глубоко разряжена — сначала попробуйте «оживить» её импульсным током. Это факт.
Технические характеристики УЗ-ПА-6/12-6,3
Ключевые параметры в цифрах
Автоматическое зарядное устройство Электроника УЗ-ПА-6/12-6,3 рассчитано на стартерные АКБ 6 и 12 В. Ток заряда регулируется плавно от 0,5 до 6,3 А. Потребляемая мощность — до 145 Вт. Автоматическое отключение срабатывает через 10,5±1 ч. Габариты 240×175×85 мм, масса — до 4,2 кг.
| Параметр | Значение |
|---|---|
| Напряжение АКБ | 6 / 12 В |
| Ток заряда | 0,5–6,3 А (плавно) |
| Автоотключение | 10,5±1 ч |
| Защита | КЗ, переполюсовка, перегрузка |
| Питание | 220±22 В, 50 Гц |
| Доп. выход | 36±3 В для переносной лампы |
Что имеем: надёжное решение с электронной схемой управления. Есть над чем подумать при выборе.
Уникальные особенности электронной схемы
✔️ Тиристорный выпрямитель обеспечивает плавную регулировку без ступеней.
✔️ Защита срабатывает только при подключённой АКБ — ток не появится «вхолостую».
✔️ Автоматическое снижение тока через 6–8 часов продлевает ресурс батареи.
✔️ Выход 36 В позволяет питать переносную лампу или паяльник в гараже.
Возможно, вы не заметите разницу при обычной зарядке. Но при работе с «капризными» АКБ эти особенности выходят на первый план. Звучит убедительно, правда?
Требования безопасности: 5 правил
Как работает защита от переполюсовки
⚠️ Не заменяйте предохранитель при включённом устройстве.
⚠️ Не допускайте повреждения изоляции сетевого шнура.
⚠️ Избегайте попадания кислот, масел, бензина на провода.
⚠️ Температура корпуса не должна превышать окружающую более чем на 60 °С.
⚠️ Отключайте от сети перед подключением/отключением клемм.
Это серьёзно. Игнорирование правил может привести к поражению током или выходу устройства из строя. Без вариантов.
Кстати, диодная схема защиты блокирует подачу импульсов при обратной полярности. Справедливости ради, это редкий сценарий при внимательном подключении.
Подключение к АКБ: пошаговая инструкция
Правильная последовательность действий

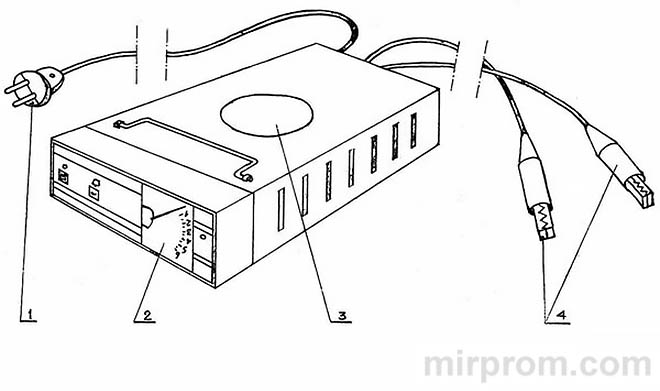

→ Выньте сетевой шнур и зажимы из ниши в корпусе.
→ Установите устройство на подставку для устойчивости.
→ Поверните ручку регулировки тока влево до упора.

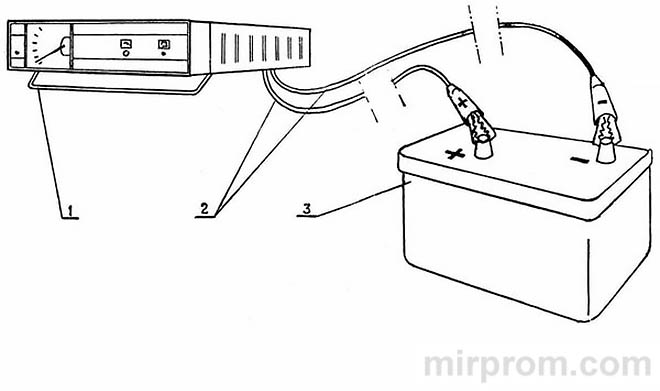

→ Подключите красный зажим к «+» АКБ, чёрный — к «-».
→ Включите в сеть 220 В — загорится светодиод СЕТЬ.
→ Плавно поворачивайте ручку, устанавливая ток по индикатору.
Возьмём ситуацию: вы заряжаете АКБ, не снимая с авто. Тогда отключите только «+» от бортовой сети, «-» оставьте на массе. Второй провод подключите к чистой металлической точке кузова. Практика показывает: так безопаснее.
Плавная регулировка тока: тонкости настройки
Как не навредить батарее
Не рекомендуется превышать 10% от ёмкости АКБ. Для батареи 60 А·ч безопасный ток — до 6 А. Потенциометр на передней панели позволяет точно выставить нужное значение. В первый момент ток может возрасти, затем плавно снижается по мере заряда — это нормальный процесс.
Через 6–8 часов схема автоматически уменьшит ток в 1,3–2,5 раза для щадящего режима. В конце цикла (10,5±1 ч) устройство отключится, загорится светодиод окончания заряда. Звучит убедительно, правда?
Автоматическое отключение: как это работает
Принцип работы таймера

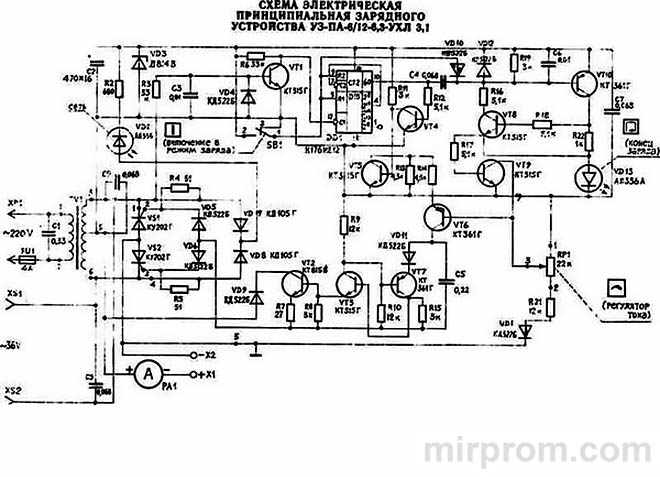

Схема на интегральной микросхеме ДД1 считает импульсы частотой 50 Гц. Через 10,5±1 ч подача управляющих импульсов на тиристоры прекращается — заряд останавливается. Если честно, это избавляет от необходимости контролировать процесс.
Может быть, вы отключите сеть раньше — цикл сбросится. Тут всё ясно: учитывайте это при расчёте времени заряда. Для глубоко разряженных АКБ цикл можно повторить.
Диагностика проблем: таблица решений
Быстрые ответы на частые вопросы
| Проблема | Возможная причина | Решение |
|---|---|---|
| Нет тока при подключении | Ручка не повернута, плохой контакт, переполюсовка | Повернуть ручку, зачистить клеммы, проверить полярность |
| Ток отсутствует (АКБ 4 В) | Батарея глубоко разряжена или неисправна | Проверить АКБ на исправном ЗУ или заменить |
| Амперметр зашкаливает | Ручка выведена вправо до конца | Уменьшить ток против часовой стрелки |
| Не горит светодиод СЕТЬ | Сгорел предохранитель | Заменить предохранитель ВП2Б-1В-4А |
Проверка работоспособности без АКБ: подключите батарею из 3+ элементов по 1,5 В (минимум 4,5 В), убедитесь в изменении тока при повороте ручки. Что логично.
Правила хранения и обслуживания
Простые правила долговечности
Храните устройство в заводской упаковке при +1…+40 °С, влажности до 80%, без агрессивных паров. Содержите зажимы в чистоте: кислота вызывает коррозию. Если честно, регулярная чистка продлевает срок службы в разы.
Опыт подсказывает: 5 минут ухода = годы надёжной работы. Не пренебрегайте этим.
Почему выбирают Электроника УЗ-ПА
Итоговые преимущества модели
✔️ Плавная регулировка тока: точная настройка под любую АКБ.
✔️ Электронная защита: безопасность при КЗ, переполюсовке, перегрузке.
✔️ Автоматическое отключение: не требует контроля в конце цикла.
✔️ Выход 36 В: универсальность для гаражных работ.
✔️ Надёжность: простая схема, ремонтопригодность, гарантия 24 месяца.
В конечном счёте, Электроника УЗ-ПА-6/12-6,3 — это выбор тех, кто ценит предсказуемость и безопасность. Не пренебрегайте инструкцией. И это нормально.
