Устройство защиты УЗМ-50Ц Инструкция

Назначение и ключевые функции УЗМ-50Ц

Защита от перепадов напряжения и импульсных помех

Вы наверняка сталкивались с ситуацией, когда техника внезапно выходит из строя. Причина часто кроется в нестабильности электросети. Устройство защиты многофункциональное УЗМ-50Ц решает эту проблему комплексно. Оно оберегает однофазные приборы в квартирах, домах и офисах от работы при повышенном или пониженном напряжении. Скачки, вызванные включением электродвигателей, магнитных пускателей или электромагнитов, больше не страшны. УЗМ-50Ц гасит импульсные перенапряжения до того, как они нанесут ущерб.

Важный нюанс: устройство совместимо с сетями любой конфигурации — TN-C, TN-S, TN-C-S, ТТ. При этом оно не заменяет автоматические выключатели, УЗИП или УЗО, а дополняет их. Получается эшелонированная защита. Это серьёзно.

Контроль потребляемой мощности в реальном времени

Ещё одна функция, которая стоит внимания — ограничение мощности. Если нагрузка превышает заданный порог (от 0,5 до 14,5 кВт), УЗМ-50Ц отключит цепь. Предотвращает перегрев проводки и аварийные ситуации. Практика показывает: такая превентивная мера экономит нервы и средства. А благодаря технологии «zero sync»™ коммутация происходит в момент перехода напряжения через ноль. Пусковые токи ёмкостных нагрузок снижаются, ресурс реле растёт. Логично.

Технические параметры и характеристики

Диапазоны измерений и точность

УЗМ-50Ц измеряет напряжение (100–440 В), ток (0,6–65 А) и мощность (0,18–20 кВт) с высокой точностью. Погрешность по напряжению — всего 1% ± 1 единица младшего разряда, по току — 2% ± 1 единица. Это позволяет отслеживать состояние сети в деталях. Регулируемые пороги отключения дают гибкость: верхний 240–295 В, нижний 120–210 В. Фиксированные аварийные уровни — 300 В (превышение) и 85 В (просадка) — срабатывают мгновенно.

Параметры импульсной защиты

Встроенный варистор поглощает одиночные импульсы энергией до 200 Дж и током до 6000 А (8/20 мкс). Время срабатывания — менее 25 нс. Уровень ограничения при помехе 100 А не превышает 1,2 кВ. Цифры впечатляют. Такая защита актуальна в сетях с частыми коммутациями мощного оборудования.

Монтаж и схемы подключения

Установка на DIN-рейку и подключение проводников

УЗМ-50Ц монтируется на стандартную DIN-рейку 35 мм. Клеммы туннельного типа надёжно фиксируют провода сечением до 33 мм². Момент затяжки — не более 3 Нм. Это важно: перетяжка повредит контакт, недотяжка вызовет нагрев. Золотая середина — залог долговечности.

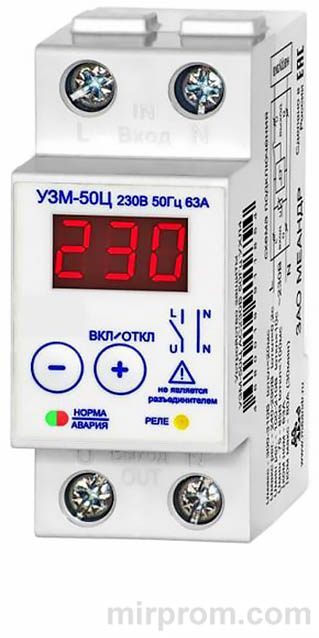

Рис. 1. Внешний вид УЗМ-50Ц

Рекомендованная схема включения в сеть

Подключение выполняется согласно схеме на рис. 2. Фаза и ноль подводятся к входным клеммам, нагрузка — к выходным. Устройство ставится после вводного автомата, но перед УЗО. Такой порядок обеспечивает корректную работу всей цепочки защиты.

Рис. 2. Рекомендованная схема подключения УЗМ-50Ц

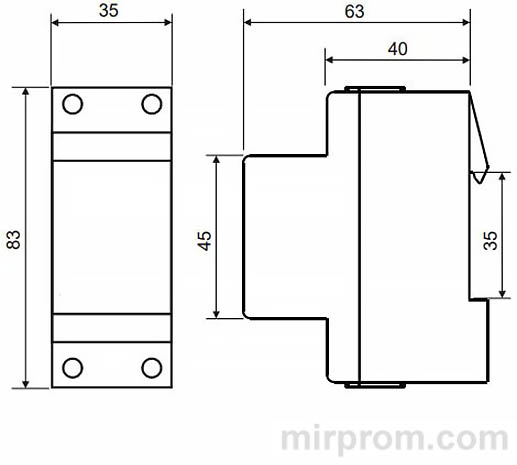

Рис. 3. Габаритные размеры УЗМ-50Ц

Важно! Сечение проводов должно соответствовать току нагрузки. Для 63 А — не менее 16 мм² (медь). Экономия на кабеле здесь недопустима.

Алгоритм работы и логика защиты

Контроль напряжения и автоматическое повторное включение

При подаче питания УЗМ-50Ц проверяет сетевое напряжение. Если оно в пределах заданных порогов, запускается таймер АПВ (2–999 с). На дисплее отображается обратный отсчёт с маркером «ton». По истечении времени реле замыкается, нагрузка подключается. Если в процессе отсчёта напряжение выйдет за рамки — таймер сбросится. Такой подход исключает многократные включения при нестабильной сети. Разумно.

Реакция на превышение мощности и временные задержки

При превышении установленного лимита мощности устройство переходит в режим отображения «P» и начинает отсчёт задержки отключения (10–999 с). Светодиод «норма/авария» мигает красным с двумя зелёными вспышками — визуальный сигнал тревоги. Если превышение сохраняется, нагрузка отключается. После нормализации параметров начинается отсчёт времени включения. Если мощность снова превышена — цикл повторяется с увеличенной выдержкой. Это предотвращает «дребезг» при пограничных значениях.

При напряжении ниже 100 В на индикаторе отображается «_ _ _». Устройство сохраняет работоспособность в диапазоне 30–440 В — впечатляющий запас.

Настройка защитных порогов и параметров

Регулировка верхнего и нижнего порога напряжения

Для входа в меню настроек зажмите кнопку «-» на 5 секунд. Верхний порог (по умолчанию 270 В) регулируется в диапазоне 240–295 В, нижний (по умолчанию 170 В) — 120–210 В. Корректировка: удержание «+» 2 с активирует режим изменения, кнопки «+»/«-» меняют значение. Мигающий индикатор подтверждает редактирование. Сохранение — автоматически через 5 с бездействий. Просто и наглядно.

Установка лимита мощности и времени отключения

Порог мощности настраивается от 0,5 до 14,5 кВт (шаг 0,1 кВт), время отключения — от 10 до 999 с. По умолчанию мощность установлена на максимум (14,5 кВт), время — 999 с. Если вы хотите мгновенной реакции, уменьшите выдержку. Но учтите: кратковременные пусковые токи могут вызвать ложное срабатывание. Тут есть нюансы.

Защита настроек PIN-кодом

Чтобы исключить несанкционированные изменения, предусмотрен 4-разрядный PIN-код (по умолчанию 000). Установка кода отличного от «000» активирует запрос при входе в меню настроек. Ввод: кнопка «-» выбирает разряд, «+» меняет цифру. Внимание: сбросить забытый код можно только у производителя. Поэтому записывайте его сразу. Будем откровенны: это защита от случайных нажатий, но и от любопытных соседей тоже.

Индикация и управление устройством

Расшифровка светодиодных индикаторов

На лицевой панели УЗМ-50Ц расположены два светодиода и трёхразрядный дисплей. Двухцветный СД «норма/авария» и жёлтый СД «реле» информируют о состоянии:

✔️ зелёный горит + жёлтый горит = напряжение в норме, реле включено;
⚠️ красный мерцает + жёлтый горит = напряжение близко к порогу, реле включено;
❌ красный мигает + жёлтый выключен = напряжение ниже нижнего порога, реле выключено;
❌ красный горит + жёлтый выключен = напряжение выше верхнего порога, реле выключено;
✔️ зелёный горит + жёлтый мигает = напряжение в норме, идёт отсчёт АПВ;
★ зелёный горит + жёлтый выключен = ручное отключение реле;
⚠️ зелёный/красный мигают + жёлтый выключен = отключение по превышению мощности.

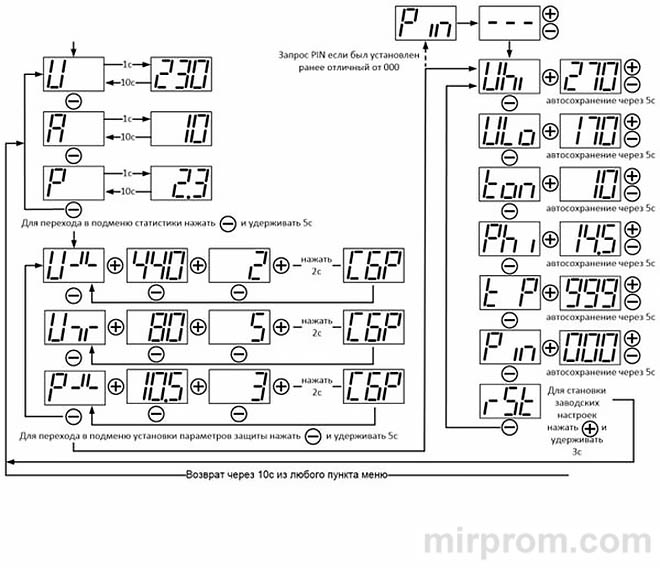

Навигация по меню и кнопкам управления

Кнопки «+» и «-» управляют устройством. Короткое нажатие «-» переключает режимы отображения: напряжение (U) → ток (A) → мощность (P). Каждое значение показывается 10 с, префикс режима — 1 с. Кнопка «+» включает/выключает нагрузку вручную (удержание >3 с для выключения). Если реле выключено вручную, автоматическое включение после сброса питания не произойдёт — защита от неожиданного запуска. Это серьёзно.

Диагностика и просмотр статистики

Просмотр минимальных и максимальных значений

УЗМ-50Ц ведёт энергонезависимую статистику: мин/макс напряжение, максимальная мощность, количество срабатываний по каждому типу аварии. Для входа в подменю статистики зажмите «-» 5 с в любом режиме. Пролистывание: «+» показывает значения, удержание «+» до «СБР» сбрасывает статистику. Удобно для анализа долговременной работы сети.

Сброс данных и восстановление заводских настроек

В меню настроек доступен пункт сброса к заводским значениям. Удержание «+» 3 с восстанавливает все пороги и таймеры (кроме PIN-кода). Статистика также очищается. Если передумали — нажмите «-» для отмены. Гибко и безопасно.

Условия эксплуатации и надёжность

Требования к окружающей среде и монтажу

Устройство рассчитано на работу на высоте до 2000 м над уровнем моря. Окружающая среда — без взрывоопасных смесей, агрессивных газов, проводящей пыли. Защита от брызг воды и масел обязательна. Вибрация до 100 Гц, ускорение до 9,8 м/с² — допустимо. Конденсация влаги на корпусе недопустима. Если монтируете в сыром подвале — предусмотрите гермобокс. Практика показывает: соблюдение условий продлевает срок службы в разы.

Ресурс работы и механическая износостойкость

Механическая износостойкость реле — 1 млн циклов, электрическая — 100 тыс. циклов. При среднем числе срабатываний 1–2 раза в неделю ресурса хватит на десятилетия. Помехоустойчивость соответствует уровню 3 по ГОСТ: защита от импульсных и высокочастотных помех. УЗМ-50Ц создан для реальной эксплуатации, а не лабораторных условий. Это факт.

Гарантия и сервисное обслуживание

Гарантийный срок — 60 месяцев с момента продажи. Если дата продажи не установлена — от даты изготовления (указана на упаковке). Претензии не принимаются при механических повреждениях, нарушении целостности контрольной наклейки или несоблюдении условий эксплуатации. Выездное гарантийное обслуживание не предусмотрено. Полная оферта сервисной службы доступна на официальном сайте производителя. Справедливости ради: 5 лет гарантии — это сильный аргумент в пользу качества.

Итог? Устройство защиты многофункциональное УЗМ-50Ц — это не просто «реле напряжения». Это интеллектуальный страж вашей электросети. Оно предупреждает проблемы до их возникновения, адаптируется под ваши условия и отчитывается о каждом событии. Если вы цените надёжность и предсказуемость — УЗМ-50Ц заслуживает внимания. Однозначно.
