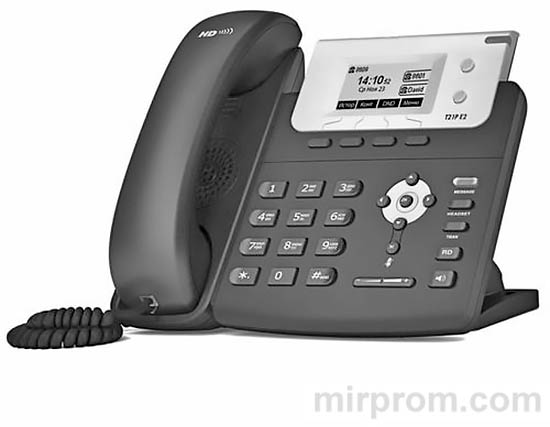

Телефон VoIP Yealink SIP-T21P E2 в черном цвете – улучшенная версия в линейке компании. Он обеспечивает высокое качество звука. Специалисты коммерческих организаций будут четко слышать голос собеседника. Телефон Yealink SIP-T21P E2 поддерживает подключение двух SIP-аккаунтов. Среди основных функциональных возможностей аппарата – создание конференций, настройка времени автоматически или вручную, переадресация, ожидание вызова, трансфер, встроенные скриншоты, быстрый набор, горячая линия и др. В телефоне доступна локальная записная книга на 1000 номеров. Можно пользоваться и удаленной записной книжкой с этого аппарата. Чтобы ограничить звонки с отдельных номеров, вы можете внести их в черный список. Дополнительно доступна история вызовов, в которой можно просмотреть интересующую информацию. В аппарат установлен графический 2.3-дюймовый дисплей. Это устройство поддерживает несколько языков интерфейса для последующего выбора.
Телефонный аппарат YEALINK SIP-T21P / SIP-T21P E2 Краткое руководство для версии ПО версии 52.80.x.x и выше
Характеристики
Бренд: YEALINK
Модель: SIP-T21P E2
Тип: IP телефон
Дисплей: монохромный
Количество VoIP-аккаунтов: 2
Максимум номеров в телефонной книге: 1000
Поддержка протокола SIP: есть
Автоматическое определение номера: есть
Web-интерфейс: есть
Поддержка NAT/NAPT: есть
Подключение гарнитуры: ДА
Спикерфон: ДА
Подключение по Ethernet: ДА
Возможность монтажа на стену: есть
Питание: PoE/сетевой адаптер (опционально)
Вес упаковки (ед): 1.25 кг

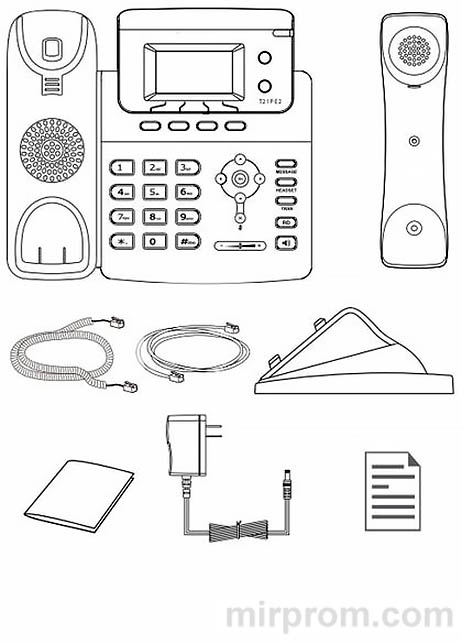

Комплектация
1. SIP-телефон
2. Трубка
3. Провод для подключения трубки
4. Ethernet-кабель
5. Подставка
6. Краткое руководство
7. Адаптер питания
8. Гарантийный талон
❗👉➨ Мы рекомендуем использовать аксессуары, произведенные Yealink. Аксессуары других производителей могут повредить телефон.
.
Установка телефона

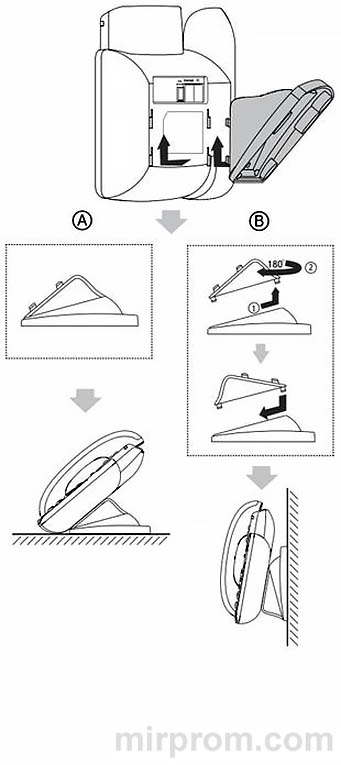

1. Прикрепите подставку как показано на рисунке:
(A) Установка на столе
(B) Крепление на стене

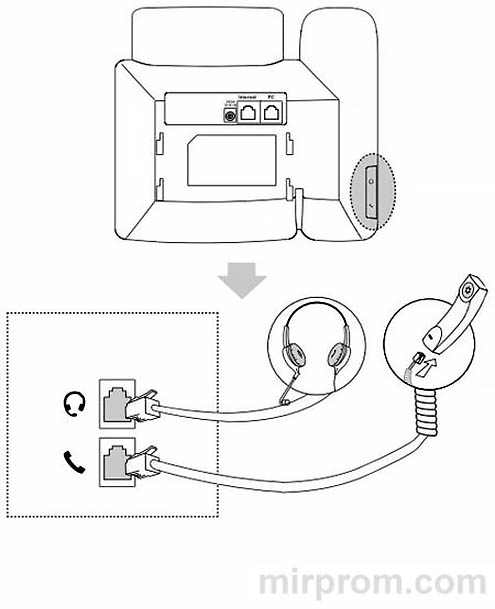

2. Подключите трубку и гарнитуру (опционально):
❗👉➨ Примечание: гарнитура в комплект поставки не входит

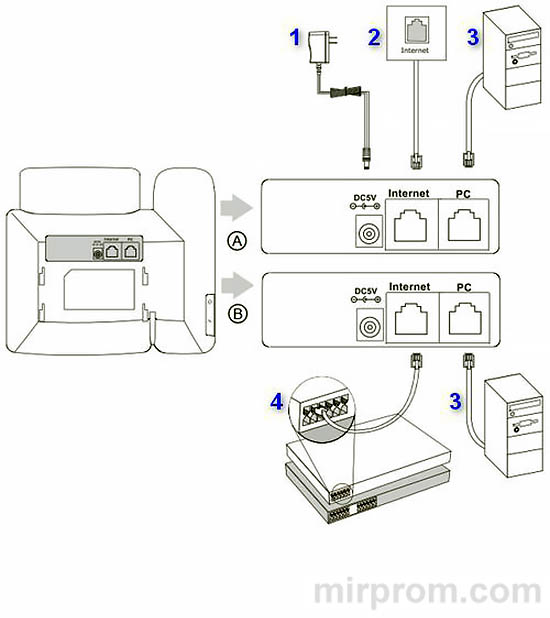

3. Подключите локальную сеть и питание:
Подключить локальную сеть и питание можно двумя способами. При выборе проконсультируйтесь с системным администратором.
(A) Подключение через адаптер питания
(B) Подключение через PoE - питание по сети Ethernet (только для SIP-T21P)
1. Адаптер питания DC 5В
2. Ethernet-розетка
3. Подключение компьютера через порт PC (при необходимости)
4. Подключение к коммутатору с портами PoE (IEEE 802.3af)
❗👉➨ Примечание 1: В линиях с поддержкой PoE (Power over Ethernet - питание по сети Ethernet) подключать адаптер питания категорически запрещено!
❗👉➨ Примечание 2: Используйте адаптер питания от производителя. Используя другой адаптер питания, Вы можете повредить SIP-телефон и будете лишены гарантии изготовителя!
Загрузка
После включения телефона начнется процесс загрузки системы.
После загрузки необходимо выполнить настройки с помощью экранного меню или веб-интерфейса устройства.
Настройка с помощью веб-интерфейса
Нажмите на телефоне кнопку [OK] для перехода в меню “Статус”. Посмотрите IP-адрес телефона. Для входа в веб-интерфейс введите этот адрес в строку веб-браузера (например: http://192.168.3.130). Логин/пароль по умолчанию: admin/admin.
❗👉➨ Примечание: чтобы зайти в веб-интерфейс устройства убедитесь, что Ваш компьютер находится с ним в одной локальной сети (для примера 192.168.3.х). Проконсультируйтесь с администратором сети или с технической поддержкой провайдера.
Настройка сетевых параметров: закладка Сеть → Основные → Настройка IPv4
DHCP: режим автоматического получения сетевых настроек от DHCP-сервера (используется по умолчанию).
Статический IP-адрес: режим, при котором все сетевые настройки (IP-адрес, маска подсети, шлюз и DNS-сервера) вносятся вручную в соответствующие поля.
PPPoE: необходимо указать параметры PPPoE (имя пользователя и пароль).
Настройка учетной записи: закладка Аккаунт → Аккаунт X (X=1,2)
Параметры:
Статус регистрации: Статус регистрации на SIP-сервере
Аккаунт: Включить/Отключить текущую учетную запись.
Лейбл: Название учетной записи, которое отображается на дисплее телефона.
Отображаемое имя: Используется в качестве Caller ID
Имя регистрации: Идентификационное имя (часто совпадает с именем пользователя).
Имя пользователя: SIP-номер, SIP ID или учетное имя
Пароль: Пароль учетной записи
SIP-сервер: IP-адрес или доменное имя SIP-сервера.
Иконки отображения статуса регистрации на экране телефона:
Зарегистрирован
Идет регистрация
Ошибка регистрации
Настройка с помощью экранного меню
Сетевые настройки
Нажмите экранную кнопку [Меню],
Кнопками навигации выберите пункт Настройки → Система → Сеть → Internet-порт,
Введите необходимые настройки в пункте IPv4 (или IPv6 при необходимости).
Настройки учетной записи:
Нажмите кнопку [Меню],
Кнопками навигации выберите пункт Настройки → Система → Аккаунты → Аккаунт Х (X=1,2),
Введите необходимые настройки в одну из трех учетных записей.
❗👉➨ Примечание: чтобы внести изменения в настройки сети и учетной записи требуется авторизоваться в телефоне как администратор. Для этого необходимо ввести пароль при входе в меню “Система” (по умолчанию: admin)
Простейшие операции
Исходящие вызовы
Обычный вызов
Снимите трубку, наберите номер на клавиатуре телефона и нажмите [Вызов]
Громкая связь
1. Нажмите кнопку
в режиме ожидания
2. Наберите номер на клавиатуре телефона и нажмите [Вызов]
Гарнитура
1. Нажмите кнопку [HEADSET] для включения режима работы с гарнитурой
2. Наберите номер на клавиатуре телефона и нажмите [Вызов]
❗👉➨ Примечание: во время разговора можно переключаться между режимами, нажимая кнопки [HEADSET] или или просто поднимая трубку
Входящие вызовы
Для принятия вызова можно воспользоваться одним из следующих способов:
для принятия звонка в режиме громкой связи❗👉➨ Примечание: Вы можете проигнорировать звонок, нажав кнопку [Тихо], или отклонить звонок, нажав кнопку [Откл]
Завершить звонок
Для завершения вызова можно воспользоваться одним из следующих способов:
или нажмите кнопку [Отм]Повторный набор номера
Нажмите [RD], чтобы открыть список последних набранных номеров, кнопками
и
выберите нужный номер и нажмите кнопку [Вызов]
Нажмите дважды кнопку [RD], чтобы вызвать последний набранный номер
Отключение микрофона
Нажмите
для отключения микрофона во время разговора Еще раз нажмите для включения микрофона
Удержание вызова
Для постановки вызова на удержание:
Нажмите [Удерж] во время разговора
Для снятия вызова с удержания:
Если на удержании только один вызов нажмите кнопку [Возв] для снятия с удержания
Если на удержании несколько вызовов, нажмите или для выбора активного звонка
....
Трансфер (перевод вызова)
Вы можете использовать следующие виды перевода:
Слепой перевод:
1. Нажмите [Тран] во время активного разговора. Звонок поставится на удержание.
2. Наберите номер, на который будет совершен трансфер.
3. Нажмите [Тран] для завершения перевода звонка.
Полуавтоматический трансфер:
1. Нажмите [Тран] во время активного разговора. Звонок поставится на удержание.
2. Наберите номер, на который будет совершен трансфер, и нажмите кнопку [#] для вызова абонента.
3. Нажмите [Тран] для завершения перевода звонка, когда услышите гудки дозвона.
Сопроводительный трансфер:
1. Нажмите [Тран] во время активного разговора. Звонок поставится на удержание.
2. Наберите номер, на который будет совершен трансфер, и нажмите кнопку [#] для вызова абонента.
3. Предупредите абонента о переводе на него другого вызова и повторно нажмите кнопку [Тран] для завершения перевода звонка.
Переадресация вызова
Для включения переадресации на заданный номер выполните следующее:
1. Нажмите [Меню] для входа в главное меню и выберите Функции/Переадресация вызова.
2. Кнопками навигации выберите тип переадресации:
— Всегда: безусловная переадресация всех вызовов
— Когда занято: переадресация при занятости телефона
— Нет ответа: переадресация, когда телефон не отвечает
3. Выберите Включено.
4. Укажите номер для переадресации в поле Номер.
5. Выберите таймаут вызова для переадресации “Нет ответа” в поле Ожидать (сек)
6. Нажмите [Сохр]
Конференция
1. Нажмите [Конф] во время активного разговора. Звонок поставится на удержание.
2. Наберите второй номер и нажмите кнопку [Вызов].
3. Когда второй абонент ответит, еще раз нажмите [Конф].
4. Для разрыва конференции достаточно просто положить трубку.
❗👉➨ Примечание: вы можете разбить конференцию на отдельные разговоры, нажав кнопку [Сплит]
Быстрый набор
1. Нажмите [Меню] для входа в главное меню и выберите Функции/Программируемые кнопки
2. Выберите кнопку и задайте функцию Быстрый набор
3. Укажите номер и лейбл (название кнопки на экране телефона)
4. Нажмите запрограммированную кнопку для осуществления Быстрого набора
Голосовая почта
❗👉➨ Примечание: необходимо предварительно внести номер для доступа к ящику голосовой почты, нажав кнопку [MESSAGE]
При получении сообщения индикатор кнопки MESSAGE загориться зеленым цветом. Для прослушивания голосового сообщения:
1. Нажмите [MESSAGE] для подключения к голосовой почте
2. Следуйте указаниям голосового меню
Элементы управления
История вызовов
1. Нажмите кнопку [Истор] в режиме ожидания для просмотра списков звонков
2. Выберите запись и одно из необходимых действий
Нажмите [Вызов] для вызова номера
Нажмите [Удал] для удаления записи из истории
Нажмите [Опции] и выберите действие:
— [Детально] для просмотра подробной информации о вызове
— [В контакты] для добавления номера в Контакты
— [В черный список] для добавления номер в Черный список
— [Удалить все] для удаления всех записей в истории
Контакты
Для добавления контакта:
1. Нажмите кнопку [Конт] в режиме ожидания и выберите нужную книгу
2. Нажмите кнопку [Доб]
3. Введите имя контакта, номер и аккаунт, через который совершать вызов данного абонента
4. Нажмите [Доб]
Для изменения контакта:
1. Нажмите кнопку [Конт] в режиме ожидания и выберите нужную книгу
2. Выберите контакт и нажмите кнопку [Опции], далее пункт [Детально]
3. Измените информацию
4. Нажмите [Сохр]
Для удаления контакта:
1. Нажмите кнопку [Конт] в режиме ожидания и выберите нужную книгу
2. Выберите контакт и нажмите кнопку [Опции], далее пункт [Удалить]
3. Нажмите [ОК] на вопрос “Удалить?”
❗👉➨ Примечание: добавлять контакты можно с помощью меню История
Регулировка громкости
1. Нажмите кнопку [-]
[+] во время разговора для регулировки громкости используемого устройства (трубки, громкой связи или гарнитуры)
2. Нажмите кнопку [-] [+] в режиме ожидания для регулировки громокости мелодии звонка
Мелодия вызова (рингтон)
1. Нажмите [Меню] для входа в главное меню и выберите Настройки/Телефон/Мелодия и выберите нужную мелодию вызова
2. Нажмите кнопку [Сохр]
......
Утилизация устройства
В конце срока службы изделие нельзя выбрасывать вместе с обычным хозяйственным мусором, а следует отнести в пункт приема на утилизацию электрического и электронного оборудования. На это указывает специальный символ, инструкция по эксплуатации и/или маркировка на упаковке.
Некоторые из материалов, используемых при производстве изделия, могут быть переработаны, если их доставить в пункт приема.
Если Вам необходима информация о месте расположения пунктов приема на утилизацию, свяжитесь с органами местной власти.
