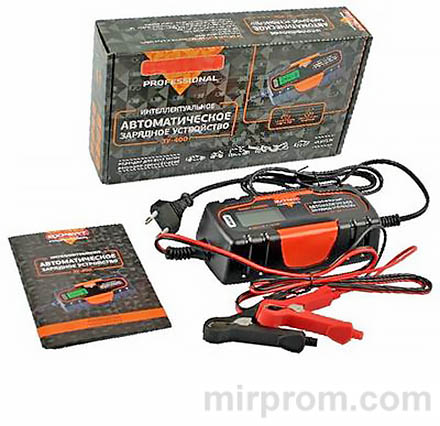

Зарядное устройство Expert ЗУ 400 Инструкция

Возможности и совместимость с типами аккумуляторов

Поддержка 6В и 12В батарей различной технологии

EXPERT ЗУ-400 справляется с зарядкой свинцово-кислотных аккумуляторов ёмкостью до 120Ач. Вы наверняка сталкивались с ситуацией, когда обычное зарядное не подходит для вашей батареи — здесь такой проблемы не возникнет.

Устройство работает с широким спектром технологий: щелочные, гелевые, AGM, традиционных WET, GEL, обслуживаемые MF, кальциевые Сa/Ca и гибридные Са/Sb. Диапазон напряжений 6-12 Вольт покрывает большинство автомобильных, мотоциклетных и лодочных АКБ.

Интеллектуальный мониторинг состояния батареи

EXPERT ЗУ-400 самостоятельно оценивает параметры подключённого аккумулятора. Это серьёзный аргумент в пользу устройства: не нужно гадать, в каком состоянии батарея — дисплей покажет всё наглядно.

Алгоритм работы построен так, что прибор адаптирует ток зарядки под текущее напряжение АКБ. По мере приближения к целевому значению ток плавно снижается. Логично? Конечно. Так исключается перезаряд и продлевается срок службы батареи.

Технические параметры и габариты устройства

Ключевые характеристики в цифрах

Скажу прямо: компактность и функциональность здесь сочетаются удачно. Вес 0,625 кг, габариты 276×122×60 мм — поместится в любом гараже или багажнике.

Система защит и энергоэффективность

Четыре уровня защиты делают работу с устройством предсказуемой и безопасной: ✔️ защита от короткого замыкания, ✔️ защита от падения напряжения, ✔️ защита при разрыве цепи, ✔️ защита от неправильной полярности.

Малое энергопотребление — ещё один плюс. Даже при длительной подзарядке в режиме поддержания счётчик не «намотает» много киловатт. Это факт, который оценят те, кто оставляет устройство включённым на ночь.

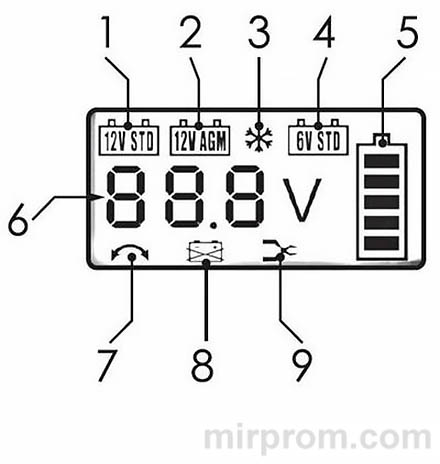

Расшифровка индикаторов LCD-дисплея

Визуальная навигация по режимам работы

Дисплей — это «лицо» EXPERT ЗУ-400. Девять индикаторов дают исчерпывающую информацию без необходимости лезть в инструкцию каждые пять минут.

Разберём по порядку: 1) Стандартная зарядка 12В/4А, 2) Режим AGM 12В/4А, 3) Зимний режим для 12В батарей, 4) Зарядка 6В/4А. Переключение между программами интуитивно понятное — не придётся гадать, что выбрать.

Индикаторы статуса и диагностики

Особое внимание стоит уделить индикатору уровня заряда (позиция 5). Каждое деление — это 20% ёмкости. Мигает внешняя рамка? Идёт зарядка. Перестала мигать и горят все пять сегментов? Батарея заряжена, устройство перешло в режим поддержания.

Диагностические индикаторы (6-9) сигнализируют о напряжении батареи, обратной полярности, неисправности АКБ и статусе подключения клемм. Если загорелся значок ошибки — не игнорируйте. Лучше проверить подключение сразу, чем разбираться с последствиями потом.

Правила безопасной эксплуатации

Предупреждения о взрывоопасных газах

⚠️ ВНИМАНИЕ! При зарядке свинцово-кислотных аккумуляторов выделяется водород — газ, который в смеси с воздухом образует взрывоопасную смесь. Поэтому помещение должно проветриваться. Это не формальность, а требование, продиктованное физикой процесса.

Электролит — кислота. Попадание на кожу или в глаза требует немедленного промывания проточной водой и обращения к врачу. Одежду с пятнами кислоты тоже лучше промыть сразу. Скрывать не стоит: пренебрежение этими правилами чревато серьёзными травмами.

Технические ограничения и условия работы

Вскрывать корпус прибора запрещено. Вентиляционные отверстия должны оставаться свободными — перегрев никому не на пользу. Перед включением проверьте целостность сетевого шнура и изоляции выходных проводов.

Температура корпуса во время работы может превышать температуру воздуха на 40°С. Это нормально для импульсных схем, но размещать устройство рядом с легковоспламеняющимися материалами не стоит. Практика показывает: соблюдение дистанции в 30-50 см от горючих поверхностей решает проблему.

Пошаговое подключение и запуск устройства

Последовательность действий для безопасного старта

→ Подключите EXPERT ЗУ-400 к сети 220В без нагрузки (АКБ пока не подсоединяйте).
→ Проверьте полярность: красный зажим — к «плюсу» аккумулятора, чёрный — к «минусу». Ошибка здесь приведёт к срабатыванию защиты, но лучше не экспериментировать.
→ Убедитесь в надёжности контакта «крокодилов» с клеммами. Плохой контакт = нагрев = риск повреждения.

Контроль параметров в процессе зарядки

На дисплее отображаются напряжение на выходных клеммах и величина тока. По мере заряда напряжение АКБ растёт, а ток плавно снижается. Когда напряжение достигает установленного порога, ток падает до уровня саморазряда (менее 0,1А).

Вот и весь алгоритм. Просто? Да. Эффективно? Безусловно. Главное — не торопиться и следить за индикацией.

Рекомендации по эффективной зарядке

Температурный режим и время стабилизации

Заряжать АКБ лучше при комнатной температуре. Почему? В холоде внутреннее сопротивление батареи растёт, и она хуже принимает заряд. Это не особенность конкретной модели — закон электрохимии.

Первые 15 минут работы — период стабилизации тепловых режимов. В это время не стоит оставлять устройство без присмотра. Если появились признаки неисправности (странные звуки, дым, запах гари) — немедленно отключите от сети.

Периодический контроль при длительной работе

Если используете EXPERT ЗУ-400 как блок питания, организуйте периодический визуальный контроль. Не обязательно стоять рядом постоянно, но раз в полчаса взглянуть на дисплей — хорошая привычка.

Бывает и так: батарея старая, ёмкость снижена, и процесс зарядки идёт не по стандартному сценарию. В таких случаях стоит свериться с инструкцией или обратиться к производителю. Не всегда проблема в зарядном устройстве — иногда «виновата» сама АКБ.

Условия хранения и транспортировки

Правила длительного хранения

Храните прибор в заводской упаковке, в сухом помещении с температурой 0...40°С и влажностью не более 80%. После пребывания на холоде дайте устройству «оттаять» 2 часа в тепле перед включением — это предотвратит образование конденсата внутри.

Особенности перевозки

Групповая перевозка — наземным транспортом в картонной упаковке. Для ручной клади подойдёт любой вид транспорта, если устройство в индивидуальной упаковке. Просто? Да. Но эти мелочи сохраняют гарантию.

Решение типичных проблем и неисправностей

Диагностика по индикаторам дисплея

Загорелся индикатор обратной полярности? Проверьте подключение «крокодилов». Мигает индикатор неисправности АКБ? Возможно, батарея имеет внутреннее замыкание или критически низкую ёмкость.

Когда обращаться к производителю

Если простые действия не помогли — не стоит разбирать устройство самостоятельно. Обратитесь в сервисный центр или к предприятию-изготовителю. Гарантия есть гарантия, и её лучше не терять из-за самодеятельности.
