Зарядное устройство IMAX-B6AC / IMAX-B6-mini. Инструкция

Возможности и совместимость с типами аккумуляторов

Поддержка Li-ion, Li-Po, LiFe, NiCd, NiMH, Pb

IMAX-B6-mini справляется с зарядкой шести типов аккумуляторов — от литиевых до свинцовых. Вы наверняка оценили бы устройство, которое не требует покупки отдельного зарядника под каждую химию батареи.

Работает с Li-ion, Li-Po, LiFe, NiCd, NiMH и свинцово-кислотными (Pb) батареями. Диапазон напряжений и ёмкостей покрывает потребности радиоуправляемых моделей, фонарей, портативной электроники и автомобильных АКБ малого формата.

Интеллектуальный микроконтроллер и автоматизация

Процесс заряда управляется специализированным ПО и микроконтроллером. Это серьёзный аргумент: устройство само подбирает алгоритм под тип батареи, отсекая риски перезаряда. Практика показывает — автоматика снижает человеческий фактор до минимума.

АВТО-функция динамически регулирует ток в процессе заряда/разряда. Особенно важно для литиевых элементов: ошибка пользователя не приведёт к взрыву. Если режим нарушен — сработает аварийное отключение с сигналом. Логично? Безусловно.

Технические характеристики и параметры работы

Токи заряда, разряда и балансировки в цифрах

Питание, габариты и вес устройства

Скажу прямо: компактность здесь не в ущерб мощности. Вес 531 г, размеры 134×142×36 мм — поместится в сумке с инструментами. Питание универсальное: 100–240 В переменного тока или 11–18 В постоянного.

Максимальная мощность заряда — 50 Вт, разряда — 5 Вт. Этого достаточно для большинства бытовых и модельных задач. Не без нюансов: при работе от автомобильного АКБ включается контроль входного напряжения, чтобы не разрядить донорскую батарею.

Интерфейс: дисплей, кнопки и навигация по меню

Чтение показаний напряжения, тока и ёмкости

LCD-экран отображает ключевые параметры в реальном времени: напряжение на клеммах, текущий ток, набранную ёмкость. Вам это знакомо — не нужно гадать, на какой стадии процесс.

Данные можно выгрузить на компьютер и построить графики. Это полезно для анализа деградации батареи или подбора оптимального режима. Звучит убедительно? Да, особенно для тех, кто ведёт учёт ресурсов.

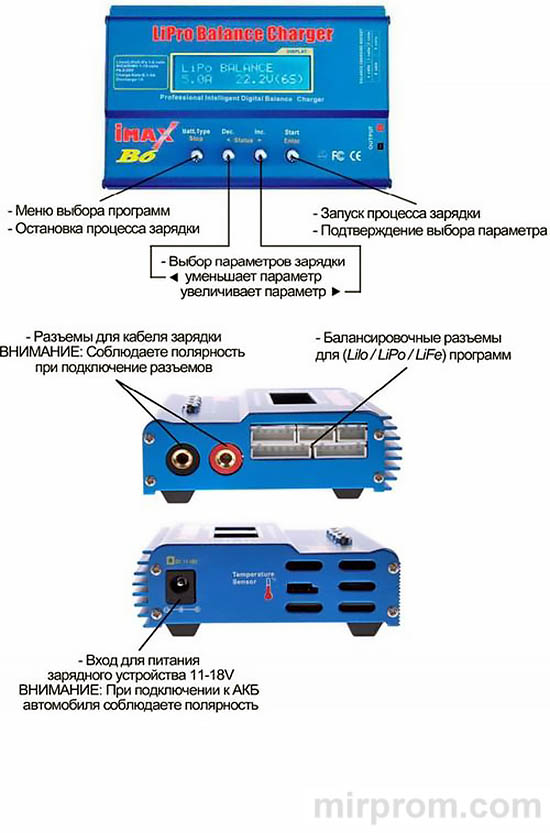

Управление режимами через 7 кнопок

Семь кнопок обеспечивают интуитивную навигацию по меню. Переключение между режимами не требует глубокого погружения в инструкцию — интерфейс построен логично.

Возможно, сначала придётся привыкнуть к расположению элементов. Но опыт подсказывает: через 2–3 цикла настройки доводятся до автоматизма. И это нормально.

Правила безопасной эксплуатации

Предупреждения о взрывоопасности литиевых батарей

⚠️ ВНИМАНИЕ! Литиевые аккумуляторы при перезаряде или механическом повреждении могут воспламениться. Поэтому никогда не оставляйте IMAX-B6-mini без присмотра во время работы. Это не формальность, а требование, продиктованное химией процесса.

Размещайте устройство вдали от пыли, влаги, прямых солнечных лучей и источников тепла. Поверхность — негорючая, не проводящая ток. Сиденье автомобиля или коврик не подходят. Скрывать не стоит: пренебрежение этими правилами чревато пожаром.

Требования к размещению и вентиляции

Обеспечьте свободный приток воздуха вокруг корпуса. Вентиляционные отверстия не должны перекрываться. Если в помещении жарко — сделайте перерыв. Практика показывает: перегрев сокращает ресурс как зарядного устройства, так и самой батареи.

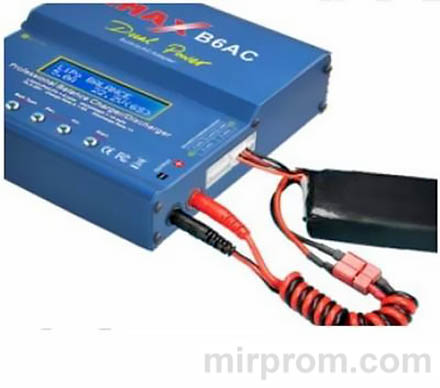

Подключение аккумуляторов: пошаговая инструкция

Последовательность подключения силовых и балансировочных проводов

→ Подключите балансировочный разъём к соответствующему порту на IMAX-B6-mini.
→ Затем подсоедините силовые провода: красный — к «плюсу», чёрный — к «минусу».
→ Только после этого включите питание устройства.

Почему именно так? Чтобы исключить короткое замыкание при коммутации. Логично? Конечно. Обратная последовательность — при отключении.

Проверка полярности и надёжности контактов

Убедитесь, что «крокодилы» или разъёмы плотно прилегают к клеммам. Плохой контакт = нагрев = риск повреждения. Если используете переходники — проверьте их целостность.

Не подключайте более одной батареи одновременно. И не пытайтесь заряжать повреждённые, не предназначенные для этого или установленные в модель элементы. Это факт, который лучше запомнить сразу.

Режимы работы: зарядка, разрядка, балансировка, хранение

Быстрая зарядка и режим хранения для литиевых АКБ

IMAX-B6-mini предлагает несколько сценариев под разные задачи. ✔️ Быстрая зарядка сокращает время, когда нужно срочно восстановить ёмкость. ✔️ Режим хранения фиксирует напряжение на уровне 3,8–3,9 В на ячейку — оптимально для длительного простоя.

Автоматическое переключение на ток подзарядки после завершения основного цикла сохраняет максимальную ёмкость. Это работает — и точка.

Тренировка и восстановление NiCd/NiMH батарей

Эффект памяти — не миф, а реальность для никелевых аккумуляторов. Частичный разряд без полной зарядки «запоминается», и батарея теряет полезную ёмкость.

Режим цикла «заряд/разряд» или «разряд/заряд» (до 5 итераций) помогает восстановить характеристики. Не всегда требуется полная процедура — иногда достаточно одного цикла. Зависит от ситуации.

Балансировка ячеек: принцип и преимущества технологии

Индивидуальный контроль напряжения каждой ячейки

Встроенный независимый балансир контролирует каждую ячейку отдельно — внешний адаптер не нужен. Если напряжение одной из ячеек выходит за допустимые рамки, процесс останавливается автоматически.

Это особенно важно для сборок 2S, 3S и выше: разбаланс ведёт к перегрузке отдельных элементов и сокращению общего ресурса. Тут есть подводные камни — но устройство их минимизирует.

Балансировка в процессе разрядки

Не только при заряде, но и при разрядке IMAX-B6-mini отслеживает напряжение ячеек. Это редкая функция в своём классе. Работает? Да. Имеет право на жизнь? Без вопросов.

Система защит и диагностика неисправностей

Delta-peak, температурный контроль и ограничение по времени

Чувствительность к дельта-пику напряжения — основа автоматической остановки для никелевых батарей. Для литиевых — отсечка по напряжению и току. Дополнительно: лимит по времени, ёмкости и температуре*.

*Температурный контроль требует опционального датчика. Но даже без него базовые защиты работают надёжно.

Сообщения об ошибках и действия пользователя

Если на дисплее появился код ошибки — не игнорируйте. Чаще всего проблема в плохом контакте, неверно выбранном типе батареи или выходе параметров за допустимые пределы.

Бывает и так: батарея старая, внутреннее сопротивление выросло, и устройство не может завершить цикл. В таких случаях стоит попробовать другой режим или заменить элемент. Не всегда «виновато» зарядное.

Рекомендации по эффективному использованию

Выбор тока заряда под тип и ёмкость батареи

Оптимальный старт — 200 мА. Это щадящий режим, продлевающий ресурс. Для быстрой зарядки допустим ток до 1C (ёмкость в ампер-часах), но только если производитель батареи это разрешает.

Не гонитесь за скоростью без необходимости. Практика показывает: медленный заряд = меньше нагрев = дольше живёт АКБ. Это серьёзно.

Периодическая балансировка для продления ресурса

Раз в 5–10 циклов запускайте режим балансировки — даже если индикация не показывает проблем. Профилактика дешевле замены сборки. Согласитесь?

Храните данные пользовательских настроек в памяти устройства (до 5 профилей). Это экономит время при частой смене типов батарей. Удобно? Однозначно.
