Возможности и совместимость с форматами аккумуляторов
Поддержка цилиндрических элементов от AAA до 26650
LIITOKALA LII-500 работает с широким спектром цилиндрических АКБ: 10440, 14500, 16340, 17335, 17500, 18350, 18500, 17670, 18650, 22650, 26650, а также стандартные AA и AAA. Вы наверняка сталкивались с ситуацией, когда одно зарядное не подходит под все форматы — здесь такой проблемы не возникнет.
Устройство поддерживает как незащищённые литий-ионные элементы, так и батареи с встроенной платой защиты. Длина до 72 мм — подходит большинство популярных моделей, включая защищённые 18650.
Интеллектуальный мониторинг и автоматическая диагностика
Четыре независимых канала позволяют одновременно заряжать, тестировать и измерять параметры разных типов АКБ. Это серьёзный аргумент: не нужно ждать очереди, каждый слот работает автономно.
Автоматическое определение типа батареи, напряжения и внутреннего сопротивления происходит в первые 3 секунды после установки. Логично? Конечно. Так экономится время и снижается риск ошибки пользователя.
Технические характеристики и параметры работы
Токи заряда, разряда и измерений в цифрах
| Параметр | Значение |
|---|---|
| Типы АКБ | Li-Ion, Ni-Cd, Ni-MH |
| Ток заряда | 300 / 500 / 700 / 1000 мА |
| Ток разряда | 250 / 500 мА |
| Измерение внутреннего сопротивления | Да, в диапазоне 20–500 мОм |
| USB-выход | 5 В ±0,3 В, до 1 А |
| Питание устройства | 12 В пост. тока (адаптер 100–240 В / авто 12 В) |
Габариты, вес и комплектация
Скажу прямо: компактность здесь сочетается с функциональностью. Вес 221 г, размеры 162×96×36 мм — поместится в кармане куртки или инструментальной сумке.
В комплекте: само устройство, сетевой адаптер 220→12 В и автоадаптер для прикуривателя. Это факт, который оценят те, кто работает в полевых условиях или часто путешествует.
Интерфейс: дисплей, кнопки и навигация по меню
Чтение показаний: напряжение, ток, ёмкость, сопротивление

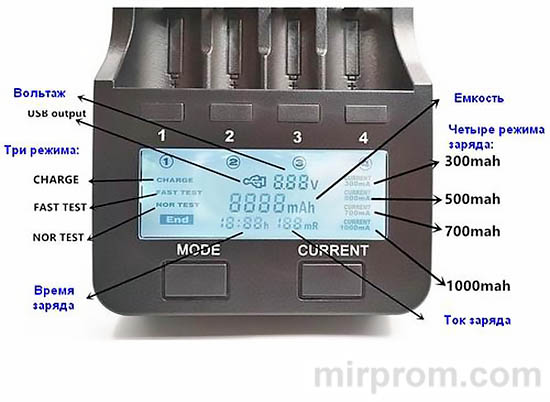

LCD-экран с отключаемой подсветкой отображает ключевые параметры в реальном времени: напряжение (В), ток (мА), набранную ёмкость (мА·ч), время процесса (ч) и внутреннее сопротивление (мОм). Вам это знакомо — не нужно гадать, на какой стадии цикл.
Подсветка включается при установке АКБ или нажатии кнопки, отключается через 30 секунд. Удобно? Однозначно: экономит заряд и не слепит глаза в темноте.

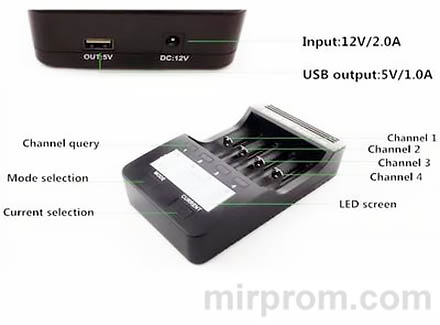

Управление режимами через кнопки MODE и CURRENT
Две основные кнопки — MODE (выбор режима) и CURRENT (настройка тока) — плюс четыре индивидуальные кнопки для управления каналами. Интерфейс интуитивный: не требуется глубокое погружение в инструкцию.
Возможно, первые пару раз придётся сверяться с руководством. Но опыт подсказывает: через 3–4 цикла настройки доводятся до автоматизма. И это нормально.
Правила безопасной эксплуатации
Предупреждения о работе с литиевыми элементами
⚠️ ВНИМАНИЕ! LIITOKALA LII-500 предназначен только для цилиндрических литий-ионных и никель-металлгидридных аккумуляторов. Батареи LiFePO4 (фосфат железа-лития) использовать нельзя — это может привести к повреждению устройства или возгоранию.
Не превышайте рекомендуемый ток заряда, указанный производителем АКБ. Не используйте сторонние блоки питания. Не оставляйте устройство включённым без присмотра. Скрывать не стоит: пренебрежение этими правилами чревато серьёзными последствиями.
Требования к размещению и температурному режиму
Эксплуатация — только в сухих помещениях. Если занесли устройство с холода в тепло — дайте ему 1–2 часа на адаптацию, чтобы избежать конденсата внутри.
Не накрывайте вентиляционные отверстия. При температуре воздуха выше 30°С не оставляйте работающий прибор под прямыми солнечными лучами. Практика показывает: перегрев сокращает ресурс как зарядного устройства, так и самих батарей.
Установка аккумуляторов: пошаговая инструкция
Проверка полярности и надёжности контакта
→ Установите аккумулятор в слот плюсовым контактом в сторону дисплея.
→ Убедитесь, что пружинный контакт плотно прилегает к торцу элемента.
→ Дождитесь автоматического определения параметров (около 3 секунд).
→ При необходимости выберите ток кнопкой CURRENT.
Почему именно так? Чтобы исключить плохой контакт и ложные показания. Логично? Без вопросов.
Одновременная работа с разными типами АКБ
Каждый из четырёх каналов работает независимо. Можно одновременно заряжать Li-Ion 18650, Ni-MH AA и тестировать 16340 — без взаимного влияния. Это работает — и точка.
Не забывайте извлекать аккумуляторы после завершения процесса. Даже в режиме ожидания устройство потребляет энергию. Бывает и так: забыли на ночь — утром батарея перегрета. Не всегда.
Режим CHARGE: стандартная и быстрая зарядка
Выбор тока 300–1000 мА под тип и ёмкость батареи
После установки АКБ у вас есть 8 секунд, чтобы кнопкой CURRENT выбрать ток: 300, 500, 700 или 1000 мА. Если не успели — стартует зарядка 500 мА по умолчанию.
Для литиевых элементов применяется метод CC/CV (постоянный ток / постоянное напряжение). Это серьёзно: такой алгоритм сохраняет ресурс батареи и не снижает ёмкость со временем.
Индикация процесса и завершение цикла
На дисплее в реальном времени отображается «залитая» ёмкость. По достижении целевого напряжения ток плавно снижается, предотвращая перезаряд.
Когда процесс завершён — появляется значок END. Просто? Да. Эффективно? Безусловно. Главное — не торопиться и следить за индикацией.
Режим FAST TEST: быстрое тестирование и восстановление
Цикл разряд-заряд для устранения эффекта памяти
FAST TEST разработан специально для никелевых аккумуляторов (Ni-Cd, Ni-MH), страдающих «эффектом памяти». Устройство сначала полностью разряжает элемент, затем заряжает его заново.
✔️ Один цикл — и батарея «вспоминает» полную ёмкость. Это не магия, а электрохимия. Работает? Да. Имеет право на жизнь? Точно.
Соответствие токов заряда и разряда
| Выбранный ток заряда | Автоматический ток разряда |
|---|---|
| 300 или 500 мА | 250 мА |
| 700 или 1000 мА | 500 мА |
После завершения на дисплее загорается END. Ёмкость, вычисленная в процессе заряда, отображается для справки. Не всегда требуется полная процедура — иногда достаточно одного прогона. Зависит от ситуации.
Режим NOR TEST: точное измерение реальной ёмкости
Трёхцикловый процесс: заряд → разряд → заряд
NOR TEST — самый точный способ определить фактическую ёмкость аккумулятора. Устройство проходит три этапа: полный заряд, контролируемый разряд с измерением отданной энергии, финальный заряд.
Результат, который вы видите на дисплее после разряда, — это реальная, а не паспортная ёмкость. Это факт, который помогает отсеять деградировавшие элементы.
Интерпретация результатов и мигающий индикатор
После цикла разряда значок END начинает мигать — это сигнал: ёмкость уже измерена, но устройство продолжает финальный заряд. Когда процесс завершён полностью — индикатор горит постоянно.
Не пугайтесь длительности теста: для АКБ 2000–3000 мА·ч цикл может занять 6–10 часов. Но результат того стоит. Согласитесь?

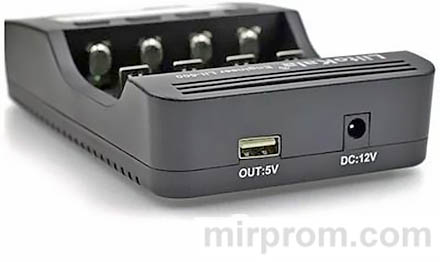

Режим USB Powerbank: питание внешних устройств
Использование заряженных Li-Ion как источника энергии
Установите один или несколько заряженных литий-ионных элементов — подключите смартфон, наушники или фонарь к USB-разъёму. Зарядка начнётся автоматически, ток до 1 А.
Чем больше АКБ установлено, тем стабильнее напряжение и дольше работа. Это логично: параллельное соединение увеличивает доступную энергию.
Защита от глубокого разряда и ограничения режима
⚠️ Встроенная защита не позволяет разрядить незащищённые аккумуляторы ниже 3,0±0,2 В. Это предотвращает необратимую деградацию элементов.
Важный нюанс: режим USB работает только от установленных Li-Ion батарей и только при отключённом сетевом питании. Если устройство подключено к розетке — внешний порт не активен. Тут всё ясно.
Диагностика: измерение сопротивления и выявление неисправностей
Определение внутреннего сопротивления за 3 секунды
Сразу после установки АКБ LIITOKALA LII-500 измеряет её внутреннее сопротивление. У качественных новых элементов этот параметр лежит в диапазоне 20–80 мОм.
Если значение превышает 500 мОм — батарея считается непригодной для дальнейшей эксплуатации. Это серьёзный аргумент для своевременной замены.
Факторы, влияющие на точность измерений
Помните: сопротивление контактов может вносить погрешность 10–20%. Один и тот же аккумулятор в разных слотах может показывать немного разные значения. Не всегда это дефект — иногда дело в чистоте контакта.
Если на дисплее появилось "null" — элемент повреждён, имеет внутреннее замыкание или критически низкое напряжение. Не пытайтесь «реанимировать» такие батареи. Лучше заменить.
Рекомендации по эффективному использованию
Выбор тока под тип, ёмкость и задачу
Для продления ресурса литиевых АКБ используйте ток 300–500 мА. Быстрый заряд 1000 мА допустим, но только если производитель батареи это разрешает. Практика показывает: медленнее = дольше живёт.
Не гонитесь за скоростью без необходимости. Особенно это важно для старых или малоёмких элементов. Возможно, стоит пересмотреть приоритеты.
Периодическое тестирование для контроля деградации
Раз в 1–2 месяца запускайте NOR TEST для ключевых аккумуляторов. Так вы вовремя заметите падение ёмкости и спланируете замену.
Храните АКБ с зарядом 40–60%, если не планируете использовать их в ближайшее время. Это не догма, но проверенная рекомендация. Работает? Да.
