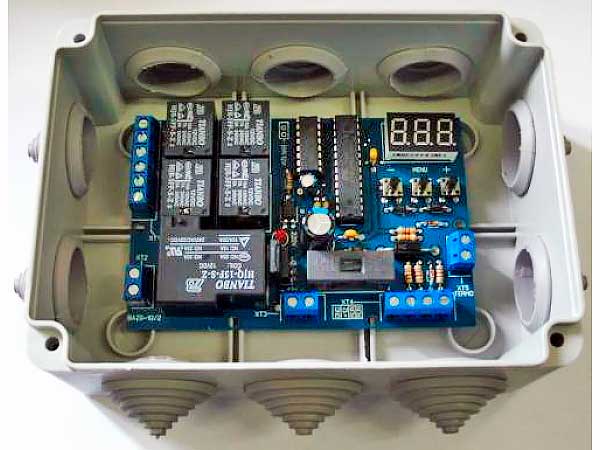

Блок автоматического запуска генератора БАЗГ-10

Блок автоматического запуска генератора БАЗГ-10 предназначен для обеспечения автоматического запуска двигателя генератора. Управление воздушной заслонкой карбюратора бензинового генератора осуществляется по одному из четырех алгоритмов:

1. Нечет: первый пуск с закрытой заслонкой, второй — с открытой и так далее. Работа без термодатчика.

2. Чет: первый пуск с открытой заслонкой, второй — с закрытой и так далее. Работа без термодатчика.

3. Термо: если двигатель холодный — запуск с закрытой заслонкой, заслонка открывается после прогрева двигателя. Требуется подключение термодатчика.

4. Задержка после запуска: запуск с закрытой заслонкой, заслонка открывается через заданное время. Работа без термодатчика.

Технические характеристики

• Напряжение питания: 8-20 В.

• Задержка перед запуском генератора: 1-255 с.

• Количество попыток запуска: 1-20.

• Время вращения стартера: 1-30 с.

• Пауза между запусками: 1-255 с.

• Время закрытия заслонки: 1-20 с.

• Время открытия заслонки: 1-20 с.

• Алгоритм работы заслонки: чет/нечет/температура/задержка после запуска.

• Выход для свечей подогрева дизельного двигателя: да.

• Время работы свечей подогрева: 1-20 с.

• Время охлаждения генератора: 1-255 с.

• Совместимость с электроприводами заслонки: ТИП-1 и ТИП-2.

• Возможность изменения параметров: да, с помощью кнопок "-", "MENU", "+".

Алгоритм работы блока автозапуска генератора БАЗГ-10

При подаче питания на блок, если параметр Р11 = 1, происходит тестовое закрытие и открытие заслонки. На экран выводится информация: tSt (Тест), Clo (Close) — при закрытии заслонки, Opn (Open) — при открытии заслонки. После этого блок переходит в режим ожидания, на экране отображается текущее напряжение аккумулятора, например, 12,7 В.

При замыкании контактов XT4-3 и XT4-4 через время, установленное в параметре Р01 (по умолчанию 5 секунд), начинается выполнение алгоритма запуска генератора. Если двигатель успешно заводится, на дисплее отображается надпись rUn. При снятии сигнала "запуск!" через время охлаждения генератора происходит его остановка. В случае, если двигатель не заводится после нескольких попыток, блок переходит в режим "ошибка", на дисплее отображается надпись Err. Выход из режима "ошибка" возможен при снятии сигнала "запуск" или нажатии кнопки "+".

Программирование блока автозапуска генератора БАЗГ-10

Программирование параметров блока возможно только в режиме ожидания запуска. В этом режиме на дисплее отображается текущее напряжение аккумулятора генератора. Для входа в режим программирования необходимо нажать кнопку "MENU", после чего на экране появятся прочерки (Pro). Затем отобразятся номера параметров и их текущие значения. Изменение параметров осуществляется с помощью кнопок "+", "-". Если в течение 30 секунд не будет нажата ни одна кнопка, режим программирования будет автоматически завершен.

Параметры для программирования

• Р01: задержка перед запуском генератора (отложенный запуск). Время от подачи команды "запуск!" до начала выполнения алгоритма запуска двигателя. Диапазон значений: 1-255 секунд.

• Р02: количество попыток запуска генератора. Диапазон значений: 1-20.

• Р03: время вращения стартера. Диапазон значений: 1-30 секунд.

• Р04: пауза между попытками запуска. Диапазон значений: 1-255 секунд.

• Р05: время закрытия заслонки. Время импульса на закрытие заслонки. Значения зависят от типа электропривода заслонки. Для электропривода ТИП-1 "Универсал" время закрытия должно составлять 5-7 секунд, для электропривода ТИП-2 "Кольцо" — 1-2 секунды.

• Р06: время открытия заслонки. Время импульса на открытие заслонки. Значения зависят от типа электропривода заслонки. Для электропривода ТИП-1 "Универсал" время открытия должно составлять 5-7 секунд, для электропривода ТИП-2 "Кольцо" — 1-2 секунды. Важно, чтобы время открытия заслонки было не менее значения параметра Р05, с учетом люфта в механизме электропривода возможно увеличение времени.

• Р12: выбор типа контакта термодатчика. Варианты: 0 — нормально замкнутый (размыкается при нагревании), 1 — нормально разомкнутый (замыкается при нагревании). Оптимально подходит для работы с цифровым термодатчиком.

Надписи на экране и их значение

• Clo: закрытие воздушной заслонки генератора.

• Opn: открытие воздушной заслонки генератора.

• tSt: тестовое закрытие/открытие заслонки генератора.

• Str: работа стартера генератора.

• rUn: двигатель генератора заведен.

• Fla: работа свечей подогрева дизельного генератора.

• Col: охлаждение генератора.

• Err: ошибка запуска.
