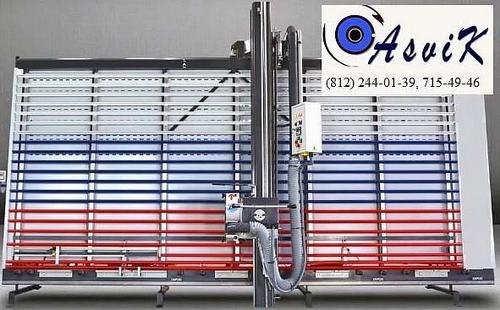

Вертикальный форматно-раскроечный станок BM-C 5000 предназначен для раскроя алюминиевых и композитных материалов, а также для фрезерования пазов сложной конфигурации в производстве упаковочных кассет без использования дополнительных соединений. Данный станок широко применяется в строительстве вентилируемых фасадов.
Ключевым преимуществом модели является возможность раскроя листов длиной до 4 метров и шириной до 2 метров, что позволяет обрабатывать крупногабаритные материалы. Вертикальная компоновка оборудования обеспечивает эффективное использование производственных площадей и позволяет поддерживать высокую точность геометрии пропила благодаря перемещению пильного узла, а не заготовки.
Одной из важных характеристик станка является его двухголовая конструкция, включающая режущий диск и дисковую фрезу на разных шпинделях. Быстрое переключение между инструментами с помощью блока управления повышает производительность станка.
Основные особенности станка:
• Универсальность: обработка широкого спектра материалов, включая алюминиево-композитные панели (АКП), древесно-стружечные плиты (ДСП), ламинат, МДФ, полимеры, ПВХ и другие. Использование специализированных пил и фрез обеспечивает высокое качество обработки.
• Производительность: оптимальная рабочая зона обеспечивает среднемесячную производительность станка не менее 4000 квадратных метров.
• Точность фиксации: пильный узел может быть зафиксирован на заданной высоте с высокой точностью, обеспечивая стабильные горизонтальные и вертикальные пропилы.
• Двухголовая конструкция: одновременное использование дисковой пилы для раскроя плит и дисковой фрезы для фрезерования паза. Переключение между инструментами осуществляется пневматически с помощью блока управления.
• Мобильность: фронтальные опоры перемещаются вручную, а нижние опоры оснащены алюминиевыми роликами.
• Вертикальное и горизонтальное перемещение пильного узла: перенастройка положений осуществляется вручную.
• Высокая точность: отклонение не превышает 0,01 мм на 1 метр реза, что соответствует европейскому стандарту DIN 875/1.
• Мощность двигателя: 4,0 кВт (5800 об/мин).
• Возможность одновременного раскроя нескольких плит: глубина реза составляет 20 мм.
• Экономия пространства: вертикальная компоновка оборудования позволяет эффективно использовать производственные площади.
• Автоматическое перемещение рамы: предотвращает пропил направляющих, осуществляется с помощью пневматической системы.
• Удобство настройки: размеры настраиваются с помощью горизонтальных и вертикальных линеек.
• Система аспирации: встроенная система отвода стружки с выводом через аспирационный патрубок.
• Усиленная конструкция: замкнутый стальной короб обеспечивает высокую надежность и долговечность оборудования.
• Двигатели с электромагнитным тормозом: время срабатывания составляет 0,02 секунды.
• Усиленные горизонтальные опоры: оборудованы промежуточным упором для мелких деталей.
Схема обработки пазов в композитных материалах предусматривает использование дисковой фрезы. Угол профиля паза может составлять 90°, 135° и 180°.
Технические характеристики:
• Мотор: трехфазный, мощность 4-5,5 л.с. • Обороты: 3000 об/мин. • Мощность: 4 кВт • Частота вращения пилы: 5800 об/мин. • Частота вращения фрезы: 5800 об/мин. • Глубина реза: 20 мм. • Максимальная длина раскроя: 4000 мм. • Максимальная ширина раскроя: 2100 мм. • Дисковая пила: 230x30x2,8 мм. Z62 • Дисковая фреза: 200x30 мм. Z8, угол профиля 90°, 135°, 180°. • Габариты (ДxВxШ): 5000x2980x1150 мм. • Габариты при транспортировке (ДxВxШ): 5000x2400x1400 мм. • Вес: 665 кг. • Аспирация: встроенная. • Нижние упоры: металлические ролики. • Движение головы: ручное. • Рама для предотвращения пропила направляющих: перемещается автоматически. • Пневматическая система: давление 6 бар.
В комплект поставки входят:
-
Вертикальный форматно-раскроечный станок.
-
Система аспирации.
-
Комплект режущего инструмента (пильный диск, дисковая фреза, угол профиля 90°).
Гарантия на оборудование составляет 24 месяца.
Склад компании находится в г. Санкт-Петербург.
Срок поставки: 1 месяц.
