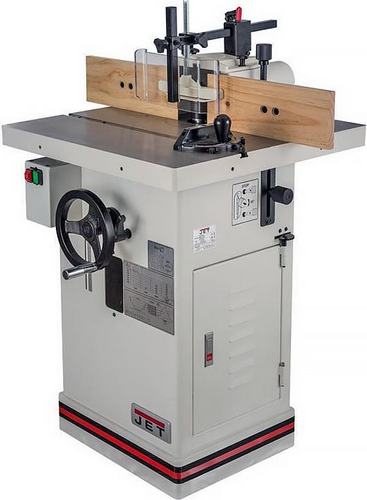

Модель JWS-34KX
Артикул (400 В): 708502KXT
Технические характеристики:
-
Потребляемая (выходная) мощность: 2,9 (2,3) кВт
-
Частота вращения шпинделя на холостом ходу: 1700, 3500, 6000 и 8000 об/мин
-
Диаметр шпинделя: 30 мм
-
Ход шпинделя (подъем): 80 мм
-
Размеры рабочего стола (ДхШхВ): 635 х 650 мм
-
Диаметр отверстия стола: 160 мм
-
Максимальный диаметр фрезы: 180 мм
-
Максимальная высота фрезы над столом: 120 мм
-
Диаметр цангового зажима: 8 и 12 мм
-
Диаметр вытяжного штуцера: 100 мм
-
Габаритные размеры (ДхШхВ): 635 х 640 х 990 мм
-
Вес: 145 кг
Особенности конструкции:
-
Сменный фрезерный шпиндель
-
Возможность установки цанговых зажимов
-
Возможность установки шлифовальных втулок
-
Регулировка высоты установки шпинделя с помощью вращающегося маховика
-
Миллиметровая шкала для точного контроля высоты установки шпинделя
-
Четырехступенчатая регулировка скорости вращения шпинделя путем переустановки ремня
-
Рычаг быстрого натяжения/ослабления ремня
-
Смотровое окно для контроля положения ремня
-
Рабочий стол из чугунного литья
-
Регулируемый фрезерный упор с рукояткой точной настройки
-
Подвижный угловой упор с направляющей, расположенной вдоль Т-образного паза, и угловой разметкой
Описание:
JWS-34KX представляет собой профессиональный фрезерный станок, оснащенный мощным двигателем, особенно в трехфазном исполнении, и массивным чугунным рабочим столом. Конструкция сменным шпинделем значительно расширяет спектр решаемых задач. Стандартный 30 мм шпиндель соответствует стандартам большинства современных производителей режущих инструментов, а 32 мм шпиндель (приобретается отдельно) соответствует российским стандартам. Вместо шпинделя можно устанавливать цанговые зажимы для работы с концевыми фрезами. Уникальной особенностью JWS-34KX является возможность выполнения некоторых шлифовальных операций: в качестве опции доступен шпиндель с набором втулок под абразивные гильзы диаметром от 25 до 100 мм, которые используются в основном для доводки кантов.
станок оборудован точным фрезерным упором. Его массивный чугунный корпус совмещен с ограждением фрезы и 100-миллиметровым патрубком пылеотсоса. Для регулировки упор перемещают целиком, а затем настраивают выступ задней (принимающей) накладки с помощью точного винтового механизма с миллиметровой шкалой. Для фрезерования под углом используется упор с транспортирной шкалой, входящий в стандартное оснащение, или небольшой подвижный чугунный стол (опция), оснащенный прижимом заготовки и транспортирным упором. Оба приспособления перемещаются вдоль Т-образного паза в рабочем столе.
