Технические характеристики станков

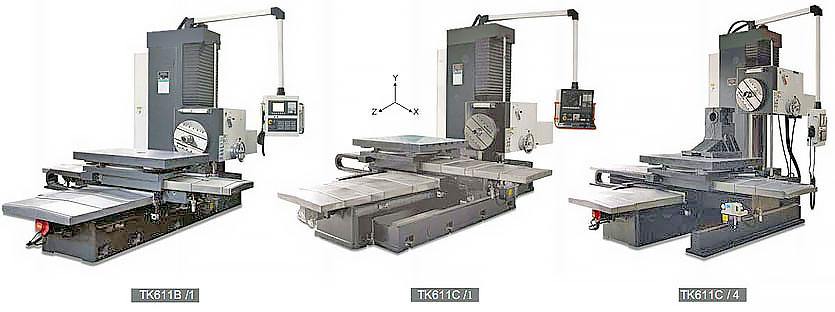

TK611B/1, TK611C/1, TK611C/4
/ Параметр / Единица измерения / TK611B/1 / TK611C/1 / TK611C/4 / / --------- / ------------------- / ---------- / ---------- / ---------- / / Диаметр шпинделя / мм / 110/130 / 110/130 / 110/130 / / Размер рабочей поверхности стола / мм / 1320 х 1010 / 1320 х 1010 / 1320 х 1010 / / Грузоподъемность рабочей поверхности стола / кг / 5000 / 5000 / 5000 / / Пределы расстояний между продольной осью шпинделя и рабочей поверхностью стола / мм / 5-90 / 55-90 / 55-90 / / Продольное и поперечное перемещение стола / мм / 850 х 1300 / 1200 х 1300 / 1800 х 1300 / / Вертикальное перемещение шпиндельной бабки / мм / 900 / 900 / 1200 / / Продольное перемещение выдвижного шпинделя / мм / 550 / 550 / 550 / / Максимальный диаметр растачивания / мм / 240 / 240 / 240 / / Максимальный диаметр сверления / мм / 50 / 50 / 50 / / Корпус торца шпинделя / 7:24 BT50 / 7:24 BT50 / 7:24 BT50 / / Максимальное перемещение радиального суппорта / мм / 160 / 160 / 160 / / Диаметр встроенной планшайбы / мм / 630 / 630 / 630 / / Диапазон рабочих подач шпиндельной бабки и рабочего стола / мм/мин / 0.2-3300 / 0.2-3300 / 0.2-330 / / Диапазон рабочих подач шпинделя / мм/мин / 0.5-10000 / 0.5-10000 / 0.5-1000 / / Ускоренное перемещение шпиндельной бабки / мм/мин / 3600 / 3600 / 3600 / / Ускоренное перемещение радиального суппорта / мм/мин / 1180 / 1180 / 1180 / / Максимальный крутящий момент на выдвижном шпинделе / Нм / 1100 / 1100 / 1100 / / Максимальный крутящий момент на радиальном суппорте / Нм / 1100 / 1100 / 1100 / / Максимальное осевое усилие на шпинделе / Н / 13000 / 13000 / 13000 / / Пределы частоты вращения шпинделя / об/мин / 12-1100 / 12-1100 / 12-1100 / / Пределы частоты вращения планшайбы / об/мин / 4-130 / 4-130 / 4-130 / / Мощность и число оборотов электродвигателя главного привода / кВт/об/мин / 11/6000 / 11/6000 / 11/6000 / / Ускорение перемещения по осям X, Y, W / мм/мин / 5000 / 5000 / 5000 / / Точность позиционирования по осям / мм / X: 0.04, Y: 0.05, Z: 0.06 / X: 0.04, Y: 0.05, Z: 0.06 / X: 0.04, Y: 0.05, Z: 0.06 / / Повторяемость позиционирования / мм / 0.015 / 0.015 / 0.015 / / Габаритные размеры (Д х Ш х В) / мм / 4970 х 2100 х 3010 / 4970 х 2330 х 3010 / 4970 х 2717 х 3120 / / Масса / кг / 10700 / 12000 / 14500 /
TK6411B, TK6411C, TK6513
/ Параметр / Единица измерения / TK6411B / TK6411C / TK6513 / / --------- / ------------------- / ---------- / ---------- / ---------- / / Размер рабочего стола (Д х Ш) / мм / 1000 х 1350 / 1000 х 1350 / 1250 х 2700 / / Т-образный паз рабочего стола / мм / 22 х 7 / 22 х 7 / 22 х 7 / / Нагрузка на рабочий стол / кг / 5000 / 5000 / 10000 / / Перемещение по оси Х (поперечное) / мм / 1500 / 1500 / 2700 / / Перемещение по оси Y (вертикальное) / мм / 1200 / 1140 / 1200 / / Перемещение по оси Z (продольное) / мм / 1000 / 1000 / 900 / / Осевое перемещение шпинделя / мм / 550 / 550 / 550 / / Расстояние от центра шпинделя до рабочего стола / мм / 0-1200 / 0-1140 / 300-1500 / / Конусообразное отверстие шпинделя / BT50 / BT50 / BT50 / / Скорость шпинделя / об/мин / 12-1000 / 12-1000 / 1000 / / Быстрое перемещение (X, Y, Z) / мм/мин / 10000 / 10000 / 10000 / / Быстрое перемещение (W) / мм/мин / 5000 / 5000 / 5000 / / Скорость подачи / мм/мин / 5-2000 / 5-2000 / X:5-4000, Y:2600 / / Точность позиционирования рабочего стола / ± / ± 6" / ± 5" / - / / Повторяемость позиционирования / ± / ± 3" / ± 5" / - / / Максимальный диаметр растачивания / мм / Ø250 / Ø250 / - / / Максимальный диаметр сверления / мм / Ø50 / Ø50 / - / / Максимальный вес инструмента / кг / 18 / 18 / 18 / / Держатель инструмента / BT50 / BT50 / BT50 / / Максимальный крутящий момент шпинделя / Нм / 1330 / 1600 / 1170 / / Точность позиционирования по осям X, Y / мм / 0.04 / 0.04 / 0.026 / / Точность позиционирования по осям Z, W / мм / 0.03 / 0.03 / 0.03 / / Повторяемость позиционирования по осям X, Y / мм / 0.02 / 0.02 / 0.013 / / Повторяемость позиционирования по осям Z, W / мм / 0.015 / 0.015 / 0.012 / / Размеры шарикового ходового винта / мм / Ø50 х 10 / Ø50 х 10 / Ø50 х 10 / / Габариты (Д х Ш х В) / мм / 5010 х 3700 х 3600 / 5010 х 3700 х 3600 / 7100 х 5000 х 3600 / / Масса / кг / 15000 / 17000 / 40000 /
