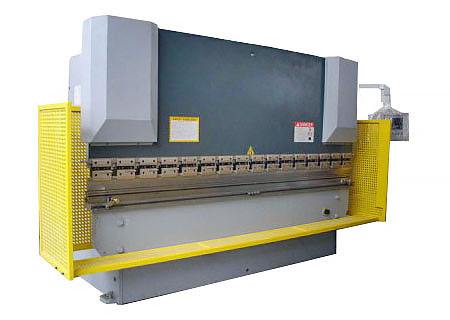

Технические характеристики пресса
/ Параметр / Значение / / --------------------------- / ----------------- / / Усилие, кН / 1000 / / Длина стола, мм / 2500 / 3200 / / Расстояние между стойками, мм / 2000 / 2600 / / Расстояние от оси ползуна до станины, мм / 320 / / Ход ползуна, мм / 120 / / Мощность двигателя, кВт / 7,5 / / Габариты, мм / 2600/330017502450 / / Вес, кг / 6500 / 7200 / / Система управления / Esturn / DELEM /
Формула расчета необходимого усилия:
[ P = \frac{650 \cdot S^2 \cdot L}{V} , (кН) ]
где:
-
( P ) — усилие на пуансоне (кН),
-
( S ) — толщина пластины (мм),
-
( L ) — длина пластины (м),
-
( V ) — раскрытие матрицы (мм),
-
( B ) — минимальная кромка (мм),
-
( R ) — внутренний радиус (мм).
Рекомендуемое значение раскрытия матрицы ( V ) составляет 8-10 толщин пластины ( S ).
Формула и график базируются на пределе прочности материала ( \sigma = 450 , \text{Н/мм}^2 ).
Для других материалов коэффициент давления изгибания определяется следующим образом:
-
Бронза (мягкая): 0.5
-
Алюминий: 0.5
-
Нержавеющая сталь: 2.0
-
Хромированная сталь: 2.0
