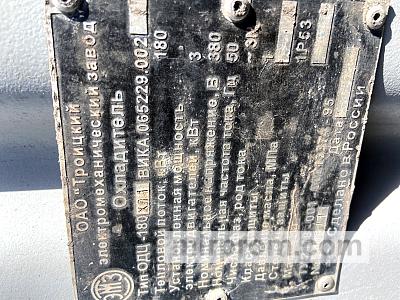

Охладитель ОДЦ-180 интегрирован в комплекс УДЦБ-4.
ОДЦ представляет собой устройство охлаждения с дутьевой системой, обеспечивающей принудительную циркуляцию воздуха и масла с ненаправленным потоком масла.
Конструкция каждого охлаждающего устройства ОДЦ включает маслоохладитель (калорифер), два вентилятора, электромаслонасос, адсорбционный фильтр, а также систему трубопроводов и арматуру. Подключение устройств к трансформатору осуществляется посредством всасывающего и нагнетательного маслопроводов. В мощных трансформаторах напряжением 220 кВ и выше в нагнетательном маслопроводе устанавливается дополнительный пластинчатый фильтр для очистки масла от механических примесей.
В процессе работы системы охлаждения горячее трансформаторное масло из верхней части бака трансформатора подается электронасосами через всасывающий маслопровод. Проходя через калориферы, масло охлаждается и поступает в нижнюю часть бака трансформатора. Количество проходов масла по трубному пространству зависит от типа охладителя и может составлять два или три. Теплообменная поверхность калориферов охлаждается воздухом, нагнетаемым осевыми вентиляторами. Подробное описание конструкции калорифера представлено в разделе "Маслоохладители ДЦ".
Система охлаждения ОДЦ может быть реализована в двух вариантах: навесном, при котором охлаждающие устройства устанавливаются непосредственно на баке трансформатора, и выносном, где устройства монтируются на опорных стойках на отдельных фундаментах на расстоянии 4-6 метров от бака трансформатора и соединяются с ним маслопроводами с условным проходом 100-125 мм.
Комплект УДЦБ-4 и отдельные компоненты могут быть предложены для продажи.
Состояние оборудования отличное.
Дополнительные сведения предоставляются по запросу.
