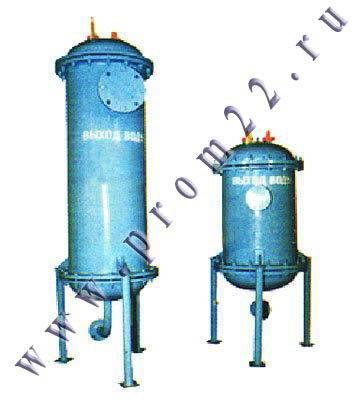

Противонакипная установка электрообработки воды АНУ антинакипной

Антинакипная установка АНУ электрообработки воды1. Назначение.Предназначена для предотвращения накипеобразования в водогрейных теплогенераторах и сетевых подогревателях паровых котельных. Предназначена для удаления из воды накипеобразующих солей (карбоната, сульфата кальция и магния, гидроокиси магния и железа) в водогрейных теплогенераторах и сетевых подогревателях паровых котельных.2. Технические характеристики.Параметры АНУ-200 АНУ-70 АНУ-35Номинальная производительность, м3/ч 200 70 35Рабочее давление, МПа (кгс/см2) 0, 6 ( 6 ) Напряжение сети трехфазного тока частотой 50Гц +10%; -15%, В 380Параметры тока, питающего установку:выходное напряжение, В 6-24номинальный ток на выходе, А 63 21 10Максимальная электрическая мощность, кВт 0, 5Площадь графитового электрода (анода), м2 5, 1 1, 7 0, 85Количество графитовых анодов, шт. 12 2 2Размеры корпуса установки:внутренний диаметр, мм 1100 500 500высота, мм 1750 2150 1350Масса установки, кг 1400 550 350Средняя наработка на отказ (не менее), ч 5000Полный назначенный срок службы, лет 10ИНФОРМАЦИОННОЕ ПИСЬМООбразование накипи резко снижает эффективность работы паровых и водогрейных котлов и нарушает нормальное теплоснабжение потребителей. Наличие слоя накипи в трубах котлов увеличивает термическое сопротивление стенки трубы, уменьшает расход воды, проходящей через котел. Это в свою очередь приводит к недогреву воды, к снижению теплопроизводительности котла, к перегреву труб и быстрому выходу их из строя.Большинство существующих способов борьбы с накипеобразованием сложны в аппаратурном устройстве и эксплуатации, в этом выгодно отличаются от них установки антинакипной электрообработки воды АНУ.Установка антинакипной обработки воды электрическим полем предназначена для защиты теплообменных поверхностей водогрейных котлов, водоподогревателей, конденсаторов и холодильников от отложений накипи. Область применения установки: системы водяного теплоснабжения и горячего водоснабжения населенных пунктов и промышленных предприятий; системы водяного охлаждения промышленных предприятий.В состав установки входят: антинакипной аппарат и стабилизатор тока (СТ-1) для питания его постоянным током.АНУ представляет собой герметичный стальной разъемный корпус цилиндрической формы с двумя сферическими днищами, внутри которого расположены два графитовых электрода (анода) . Катодами являются перегородки и корпус аппарата.При подаче на электроды постоянного напряжения в 24В в воде, проходящей между ними, под действием постоянного тока, частицы накипи осаждаются на поверхности катодов в виде рыхлой зернистой массы, которая удаляется механическим путем через определенные промежутки времени (3-4 месяца) .Использование АНУ позволяет перевести системы теплоснабжения в бессточный режим и резко уменьшает забор свежей воды, а также исключает сброс в канализацию и водоемы продувочных вод и высокоминерализованных стоков химводоподготовки, исключает дополнительные затраты на очистку сливных вод, приобретение реагентов и содержание лаборантов и лабораторий химводоподготовки, уменьшает экологическое загрязнение прилегающих территорий.Отсутствие насосов, смесителей и другого дополнительного оборудования, необходимого при установке химводоподготовки приводит к экономии электроэнергии. Потребление электроэнергии самой установки мало, что позволяет ее устанавливать на котельных в районах с дефицитом электроэнергии.Простота устройства АНУ и ее обслуживание позволяют контролировать работу дежурному оператору котельной, не требуя при этом дополнительного обслуживающего персонала.В насыщенных технологическим оборудованием котельных всегда оказывается дефицит свободных площадей, поэтому небольшие габаритные размеры установки позволяют ее разместить в котельной, не создавая при этом специальных помещений. Этим же обусловлена комплектация АНУ блочных транспортабельных котельных.Лабораторные и производственные испытания АНУ позволили доработать ее конструкцию и во время
