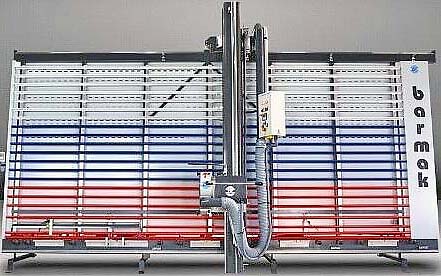

Форматно-раскроечный станок BM-M-4000
Основные характеристики:
-
Автоматическое фиксирование панели (снизу).
-
Автоматическая пневматическая система блокировки.
-
Автоматические подвижные поддерживающие профили.
-
Форматно-раскроечная система.
-
Автоматический вертикальный и горизонтальный раскрой с возможностью возврата в исходное положение.
-
Автоматическая система вертикального и горизонтального разворота.
Функциональные возможности:
-
Раскрой облицованных ДСП и МДФ, пластика, щитов из массива древесины, комбинированных материалов и других типов материалов.
-
После подключения к электросети и настройки системы аспирации станок готов к работе.
-
Линейные направляющие обеспечивают точное перемещение всех движущихся частей станка.
-
Мощность основного электродвигателя: 3 кВт.
-
Напряжение питания: 3x380 В, частота: 50 Гц.
-
Скорость вращения пильного узла: 3000 об/мин.
-
Редуктор: 3x0,37 кВт.
Система раскроя:
-
Пильный узел оборудован основной пилой и подрезной пилой, установленными на разных шпинделях.
-
Конструкция пильного узла позволяет отключать и выводить подрезную пилу из зоны обработки при необходимости.
-
Виды пил могут быть выбраны из перечня дополнительных опций.
-
Запуск процесса раскроя осуществляется нажатием кнопки "пуск".
-
По завершении раскроя пильный узел автоматически возвращается в исходное положение.
-
Выбор горизонтального или вертикального положения осуществляется нажатием одной кнопки.
Дополнительные функции:
-
Автоматическая рама для отвода направляющих от пропила.
-
Система аспирации с циклоном для отвода стружки.
-
Ролики для облегчения подачи материала.
-
Промежуточный упор для базирования небольших деталей.
-
Алюминиевые ролики качения в нижней части станка для удобства перемещения материала и обеспечения опорной поверхности.
Технические параметры:
-
Частота вращения основной пилы: 6000 об/мин.
-
Частота вращения подрезной пилы: 8000 об/мин.
-
Глубина реза: 0–42 мм (без режущего диска), 0–55 мм (с режущим диском).
-
Максимальная ширина раскроя: 2100 мм.
-
Максимальная длина раскроя: 3200 мм.
-
Основная дисковая пила: φ 250 x 80 x 30 x 3,2 мм.
-
Подрезная дисковая пила: φ 125 x 24 x 20 x 3,0 мм.
-
Электрооборудование: контактор Siemens, автомат Schneider (4 шт.), реле (4 шт., разные производители), кнопочный выключатель (3 шт.), сигнальные лампы LED (5 шт.), реле защиты, рычаг, розетка и другие компоненты.
Пневматическая система:
-
Давление в пневматической системе: 7 бар.
Габаритные размеры:
-
Габаритные размеры станка: 4200 мм (длина) x 1350 мм (высота) x 3100 мм (ширина).
-
Габаритные размеры при транспортировке (2 шт.): 4200 мм x 250 мм x 2350 мм, 2650 мм x 1000 мм x 700 мм.
Вес:
-
Масса станка: 610 кг.
Преимущества:
-
Высокая точность и производительность.
-
Удобство в эксплуатации и обслуживании.
-
Возможность раскроя различных материалов.
-
Интеграция с системой аспирации для обеспечения чистоты рабочего места.
-
Оптимальное соотношение цены и качества.
Заключение:
Форматно-раскроечный станок BM-M-4000 является надежным и эффективным решением для профессионального использования в деревообрабатывающей промышленности. Он обеспечивает высокую точность раскроя, удобство эксплуатации и возможность работы с различными типами материалов.
