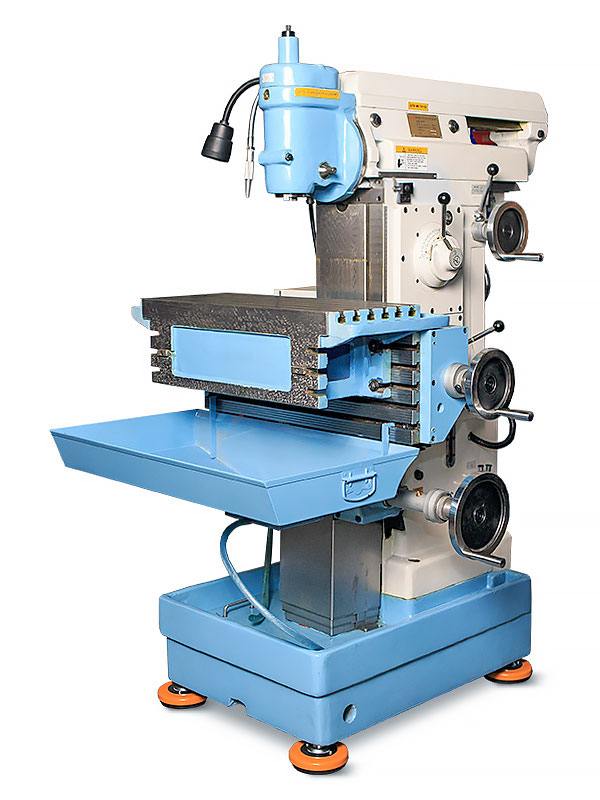

Широкоуниверсальный фрезерный станок X8126B / X8126C

Технические характеристики

1. Габариты стола

   • Ширина: 280 мм

   • Длина: 700 мм

2. Позиционирование шпинделя

   • Первая позиция: 35-385 мм от оси горизонтального шпинделя до стола

   • Вторая позиция: 42-392 мм от оси горизонтального шпинделя до стола

   • Третья позиция: 132-482 мм от оси горизонтального шпинделя до стола

3. Расстояние между шпинделями

   • От конца вертикального шпинделя до оси горизонтального шпинделя: 95 мм

   • От конца горизонтального шпинделя до оси вертикального шпинделя: 131 мм

4. Перемещения шпинделя

   • Поперечное перемещение горизонтального шпинделя: 200 мм

   • Вертикальное перемещение пиноли вертикального шпинделя: 80 мм

5. Скоростные характеристики

   • Горизонтальный шпиндель: 8 ступеней, диапазон скоростей 110-1230 об/мин

   • Вертикальный шпиндель: 8 ступеней, диапазон скоростей 150-1660 об/мин

6. Конус шпинделя

   • Тип отверстия: IS040/Morse No.4

7. Угловое перемещение вертикального шпинделя

   • Угол поворота: ±45°

8. Перемещения стола

   • Продольное перемещение: 350 мм

   • Вертикальное перемещение: 350 мм

9. Подача и ускоренное перемещение

   • Подачи стола в продольном и вертикальном направлениях и горизонтального шпинделя в поперечном направлении: 25-285 мм/мин

   • Ускоренное перемещение стола в продольном и вертикальном направлениях: 100 мм/мин

10. Двигатель

    • Мощность главного двигателя: 3 кВт

11. Вес и габариты

    • Вес нетто (модель B): 1180 кг

    • Вес брутто (модель B): 2100 кг

    • Вес нетто (модель C): 1410 кг

    • Вес брутто (модель C): 2200 кг

    • Габаритные размеры упаковки: 1700x1270x1980 мм
