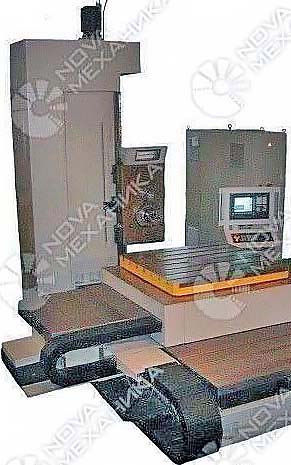

Горизонтально-расточной станок модели 2В622Ф4 с системой числового программного управления (ЧПУ) Sinumerik 802D SL
Данный станок предназначен для выполнения широкого спектра технологических операций, включая:
-
объемное фрезерование;
-
контурное фрезерование плоских поверхностей;
-
обработку внутренних и наружных конических поверхностей;
-
фрезерование плоских поверхностей, пазов, уступов и других элементов;
-
сверление, рассверливание, центрирование и зенкерование отверстий;
-
растачивание и развертывание отверстий;
-
нарезание резьбы метчиками и резцами;
-
обточку поверхностей, обработку кольцевых канавок и подрезку торцов съемной планшайбой;
-
обработку корпусов с четырех сторон, а при наличии угловой фрезерной головки — с пяти сторон.
Комплектация горизонтально-расточного станка 2В622Ф4
-
система ЧПУ Sinumerik 802D SL;
-
приводы подач и привод главного движения SINAMIES S210 производства компании Siemens (Германия);
-
фотоэлектрические датчики положения по осям X, Y, Z, W и B;
-
механизированная система зажима инструмента;
-
гидравлические зажимы (4 шт.) поворотного стола;
-
комбинированные направляющие скольжения и качения;
-
комплект установочных башмаков;
-
комплект захватных головок для крепления оправок;
-
защитные элементы направляющих;
-
защитный экран.
Дополнительные принадлежности для горизонтально-расточного станка с ЧПУ модели 2В622
-
устройство автоматической смены инструмента;
-
угловая фрезерная головка (с блокировкой автоматической смены инструмента);
-
навесная планшайба с комплектом резцедержателей (с блокировкой автоматической смены инструмента);
-
поддержка расточного шпинделя (с блокировкой автоматической смены инструмента);
-
переходник для крепления торцовых фрез (с блокировкой автоматической смены инструмента);
-
угольник;
-
гидроуравновешивание шпиндельной бабки;
-
система подачи смазочно-охлаждающей жидкости (СОЖ) в комплекте с насосной станцией;
-
холодильная машина для охлаждения смазочного масла;
-
система контроля параметров детали и инструмента с измерительными головками и набором щупов фирмы RENISHAW;
-
копировальный прибор для реализации программно-копировального режима;
-
комплект оправок, выбираемый по каталогу. Примечание: автоматическая смена инструментов блокируется в указанных принадлежностях.
Технические характеристики горизонтально-расточного станка модели 2В622Ф4
/ Наименование параметра / Величина параметра / / ------------------------------------------------------------------------------------------------------ / ----------------------------------------------------------------------------------------------------- / / Модель / 2В622Ф4 / / Поворотный стол / - размеры рабочей поверхности (мм): 1250 х 1250<br>- грузоподъемность стола (кг): 5000 / / Расточный шпиндель / - диаметр (мм): 110 (опционально 130)<br>- конус шпинделя: ISO 50<br>- пределы частоты вращения шпинделя (об/мин): 6 — 2000 (опционально до 2500) / / Наибольшие перемещения (мм) / - стола поперечно, X: 1250<br>- стола продольно, Z: 1000<br>- шпиндельной бабки вертикально, Y: 1000<br>- шпинделя, W: 710<br>- поворот стола, B (градусы): без ограничений / / Пределы рабочих подач (мм/мин) / X, Y, Z, W: 1 — 9000 / / Скорость быстрых установочных перемещений (мм/мин; об/мин) / X, Y, Z, W: 9000<br>B: 3.2 / / Мощность главного привода (кВт) / не менее 20 / / Наибольший момент на расточном шпинделе (Н·м) / 1800 / / Наибольшее усилие подач (Н) / X, Y, Z, W: 12000 / / Габаритные размеры (мм) / - длина: 7600<br>- ширина: 3750<br>- высота: 3250 / / Масса (кг) / 17000
