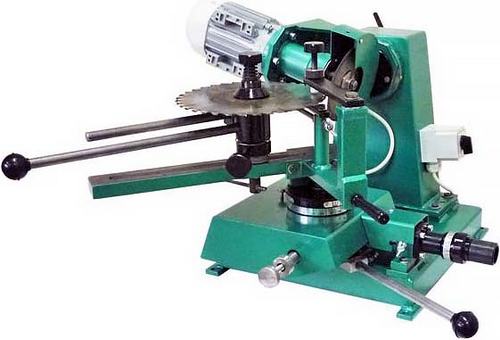

Настольный станок с ручным приводом, оснащенный профильными линейными направляющими, является аналогом модели SSG600 M-LF, выпускаемой фирмой Kaindl (Германия).
Данное оборудование предназначено для заточки передней и задней поверхностей зубьев дисковых пил различных типов диаметром от 140 до 700 мм, включая цельнометаллические пилы для продольной и поперечной распиловки, а также пилы с твердосплавными напайками. Кроме того, станок позволяет затачивать подрезные пилы, дисковые (насадные) и концевые фрезы при использовании дополнительного оборудования.
Основные характеристики:
-
Ручной режим заточки;
-
Для работы на станке необходимы базовые знания в области геометрии дисковых пил и фрез;
-
Наладка и обслуживание оборудования не требуют специального образования оператора.
Станок идеально подходит для выполнения небольших объемов заточных работ с высокими требованиями к качеству заточки и обеспечению экологической безопасности рабочего места.
Базовая конфигурация станка рассчитана на работу от сети переменного тока с напряжением 380 В и частотой 50 Гц. По запросу возможно исполнение на напряжение 220 В. Заточные круги не входят в комплект поставки.
Возможные опции дополнительного оборудования:
-
Стойка М для заточки подрезных пил диаметром от 80 до 130 мм;
-
Стойка Ф для заточки концевых фрез;
-
Стойка Фп для заточки дисковых (насадных) фрез;
-
Тумба с поддоном и системой подачи смазочно-охлаждающей жидкости (СОЖ) от помпы, а также ящиком для инструментов;
-
Алмазный заточной круг (для заточки пил с твердосплавными напайками);
-
Корундовый заточной круг (для заточки цельнометаллических дисковых пил; рекомендуется использовать с СОЖ).
Технические характеристики:
Наружный диаметр заточенных пил, мм:
-
При использовании стойки М: 140-700;
-
При использовании стойки М для подрезных пил: 80-130.
Размеры заточного круга, мм: 150х32.
Посадочный диаметр пил, мм: 20, 30, 32, 50 (другие диаметры по запросу).
Рекомендуемые типы кругов:
-
Алмазный тарельчатый;
-
Корундовый тарельчатый 12R4;
-
Корундовый тарельчатый тип 12.
Толщина пилы, мм: 2-5.
Напряжение питающей сети, В: 380 (по запросу 220).
Передний угол заточки зубьев пилы, градусов: -8...+25.
Мощность двигателя, кВт: 0,25.
Задний угол заточки зубьев пилы, градусов: 0...30.
Габаритные размеры станка, м: 0,7х0,6х0,5.
Углы косой заточки, градусов:
-
По передней грани: 0-15;
-
По задней грани: 0-45.
Масса станка, кг: 60.
